北环综合楼工程施工组织设计

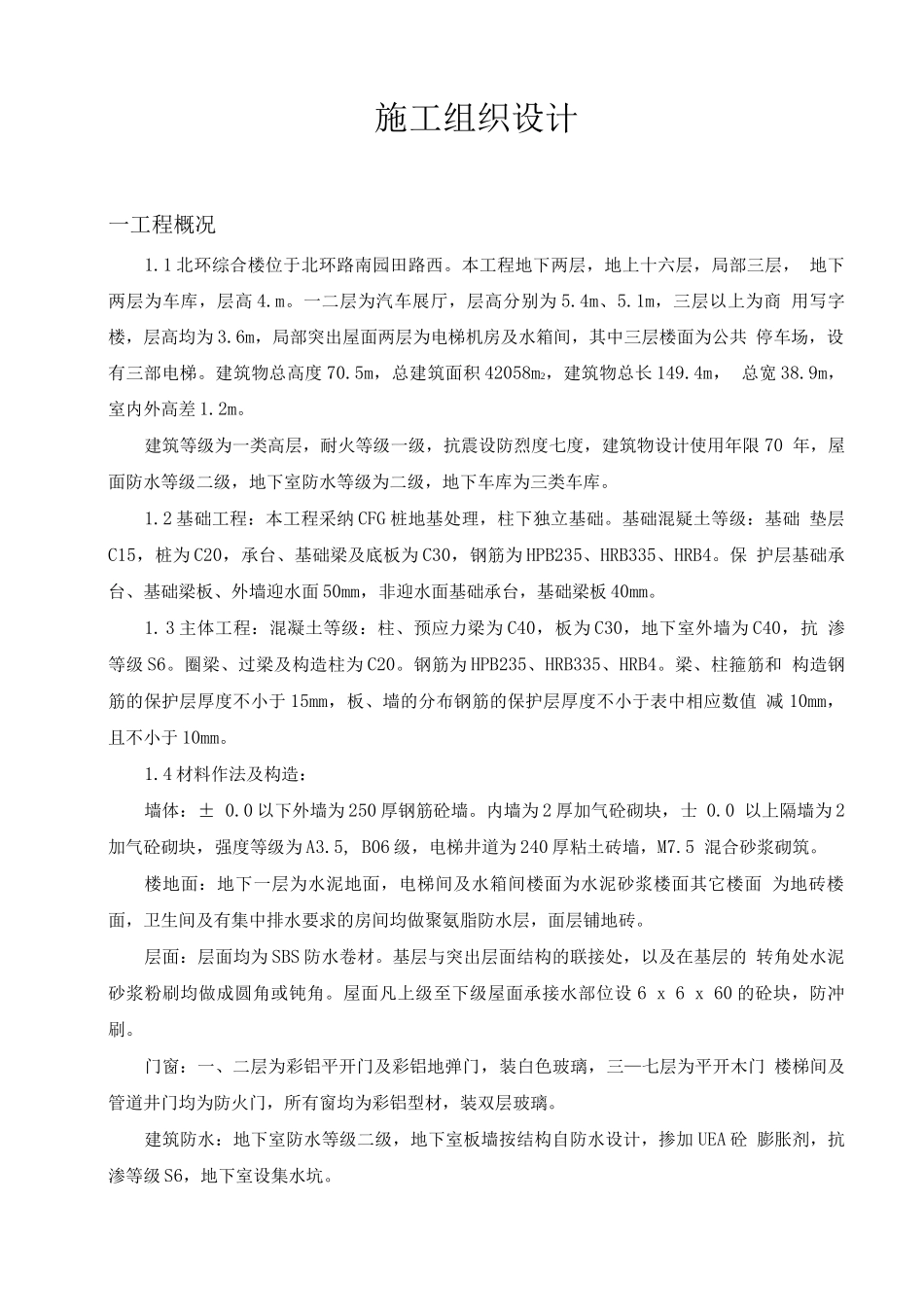

施工组织设计一工程概况1.1 北环综合楼位于北环路南园田路西。本工程地下两层，地上十六层，局部三层， 地下两层为车库，层高 4.m。一二层为汽车展厅，层高分别为 5.4m、5.1m，三层以上为商 用写字楼，层高均为 3.6m，局部突出屋面两层为电梯机房及水箱间，其中三层楼面为公共 停车场，设有三部电梯。建筑物总高度 70.5m，总建筑面积 42058m2，建筑物总长 149.4m， 总宽 38.9m，室内外高差 1.2m。建筑等级为一类高层，耐火等级一级，抗震设防烈度七度，建筑物设计使用年限 70 年，屋面防水等级二级，地下室防水等级为二级，地下车库为三类车库。1.2 基础工程：本工程采纳 CFG 桩地基处理，柱下独立基础。基础混疑土等级：基础 垫层C15，桩为 C20，承台、基础梁及底板为 C30，钢筋为 HPB235、HRB335、HRB4。保 护层基础承台、基础梁板、外墙迎水面 50mm，非迎水面基础承台，基础梁板 40mm。1.3 主体工程：混凝土等级：柱、预应力梁为 C40，板为 C30，地下室外墙为 C40，抗 渗等级 S6。圈梁、过梁及构造柱为 C20。钢筋为 HPB235、HRB335、HRB4。梁、柱箍筋和 构造钢筋的保护层厚度不小于 15mm，板、墙的分布钢筋的保护层厚度不小于表中相应数值 减 10mm，且不小于 10mm。1.4 材料作法及构造：墙体：± 0.0 以下外墙为 250 厚钢筋砼墙。内墙为 2 厚加气砼砌块，士 0.0 以上隔墙为 2加气砼砌块，强度等级为 A3.5, B06 级，电梯井道为 240 厚粘土砖墙，M7.5 混合砂浆砌筑。楼地面：地下一层为水泥地面，电梯间及水箱间楼面为水泥砂浆楼面其它楼面 为地砖楼面，卫生间及有集中排水要求的房间均做聚氨脂防水层，面层铺地砖。层面：层面均为 SBS 防水卷材。基层与突出层面结构的联接处，以及在基层的 转角处水泥砂浆粉刷均做成圆角或钝角。屋面凡上级至下级屋面承接水部位设 6 x 6 x 60 的砼块，防冲刷。门窗：一、二层为彩铝平开门及彩铝地弹门，装白色玻璃，三—七层为平开木门 楼梯间及管道井门均为防火门，所有窗均为彩铝型材，装双层玻璃。建筑防水：地下室防水等级二级，地下室板墙按结构自防水设计，掺加 UEA 砼 膨胀剂，抗渗等级 S6，地下室设集水坑。室内装修：室内墙面、柱面粉刷部分的阳角和门洞的阳角应用 1:2 水泥砂浆 做护角。卫生间以不少于 1%的排水坡度坡向地漏。卫生间管井及室内水管待设备安装完毕 后用 1 厚泰柏板砌筑封闭。卫生间、墙面贴釉面砖。室外...
