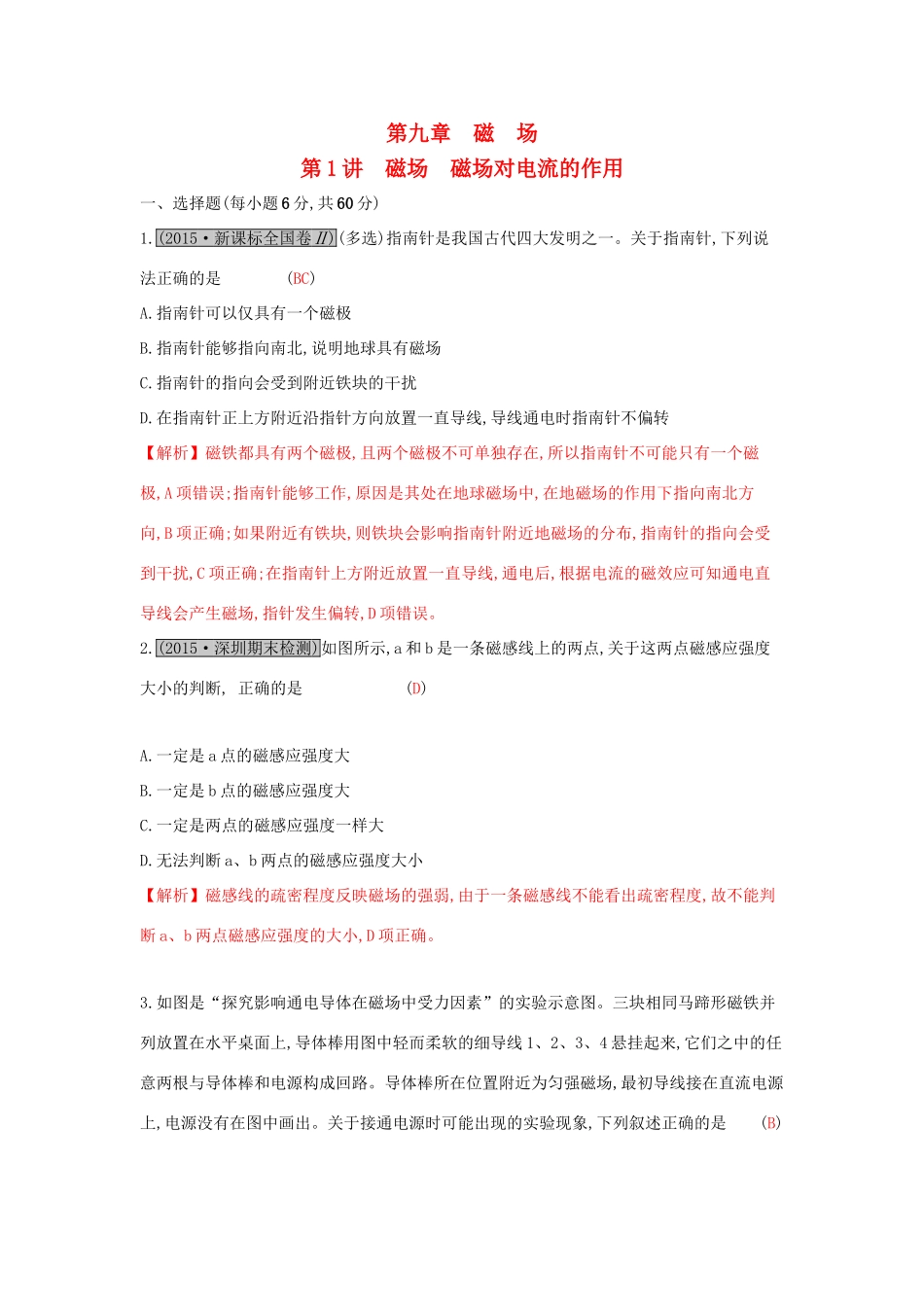

第九章磁场第1讲磁场磁场对电流的作用一、选择题(每小题6分,共60分)1.(2015·新课标全国卷Ⅱ)(多选)指南针是我国古代四大发明之一。关于指南针,下列说法正确的是(BC)A.指南针可以仅具有一个磁极B.指南针能够指向南北,说明地球具有磁场C.指南针的指向会受到附近铁块的干扰D.在指南针正上方附近沿指针方向放置一直导线,导线通电时指南针不偏转【解析】磁铁都具有两个磁极,且两个磁极不可单独存在,所以指南针不可能只有一个磁极,A项错误;指南针能够工作,原因是其处在地球磁场中,在地磁场的作用下指向南北方向,B项正确;如果附近有铁块,则铁块会影响指南针附近地磁场的分布,指南针的指向会受到干扰,C项正确;在指南针上方附近放置一直导线,通电后,根据电流的磁效应可知通电直导线会产生磁场,指针发生偏转,D项错误。2.(2015·深圳期末检测)如图所示,a和b是一条磁感线上的两点,关于这两点磁感应强度大小的判断,正确的是(D)A.一定是a点的磁感应强度大B.一定是b点的磁感应强度大C.一定是两点的磁感应强度一样大D.无法判断a、b两点的磁感应强度大小【解析】磁感线的疏密程度反映磁场的强弱,由于一条磁感线不能看出疏密程度,故不能判断a、b两点磁感应强度的大小,D项正确。3.如图是“探究影响通电导体在磁场中受力因素”的实验示意图。三块相同马蹄形磁铁并列放置在水平桌面上,导体棒用图中轻而柔软的细导线1、2、3、4悬挂起来,它们之中的任意两根与导体棒和电源构成回路。导体棒所在位置附近为匀强磁场,最初导线接在直流电源上,电源没有在图中画出。关于接通电源时可能出现的实验现象,下列叙述正确的是(B)A.改变电流方向同时改变磁场方向,导体棒摆动方向将会改变B.仅改变电流方向或者仅改变磁场方向,导体棒摆动方向一定改变C.增大电流的同时改变接入导体棒上的细导线长度,导体棒摆动幅度一定增大D.仅拿掉中间的磁铁,导体棒摆动幅度不变【解析】由左手定则可知,仅改变电流方向或者仅改变磁场方向,F的方向一定改变,即导体棒摆动方向一定改变,而两者同时改变时,F方向不变,则导体棒摆动方向不变,B项正确,A项错误;由F=BIL可知,当I增大,但L减小时,F大小不一定改变,C项错误;仅拿掉中间的磁铁,意味着导体棒受力长度减小,则F应减小,则导体棒摆动幅度一定改变,D项错误。4.(2016·浙江绍兴一中期中检测)如图所示,一带负电的金属环绕轴OO'以角速度ω匀速旋转,在环左侧轴线上的小磁针最后平衡的位置是(C)A.N极竖直向上B.N极竖直向下C.N极沿轴线向左D.N极沿轴线向右【解析】带负电的金属环绕轴OO'以角速度ω匀速旋转时,根据右手螺旋定则可知,可产生沿O'O方向的向左的磁场,故小磁针的N极沿轴线向左,C项正确。5.(2015·上海七校联考)如图所示为某种用来束缚原子的磁场磁感线分布情况(只标出了部分磁感线的方向),以O点为坐标原点,沿z轴正方向磁感应强度B大小的变化最有可能为(C)【解析】由磁感线的疏密程度可判断磁感应强度的大小,磁感线越密的地方,磁感应强度越大,由题图可知,z轴正方向上磁感应强度先减小后变大且存在一点磁感应强度为零,故C项正确。6.(2015·长春调研)如图所示,现有四条完全相同的垂直于纸面放置的长直导线,横截面分别位于一正方形abcd四个顶点上,直导线分别通有方向垂直于纸面向里、大小分别为Ia=I,Ib=2I,Ic=3I,Id=4I的恒定电流。已知通电长直导线周围距离为r处的磁场磁感应强度大小为B=k,式中常量k>0,I为电流大小。忽略电流间的相互作用,若电流Ia在正方形的几何中心O点处产生的磁感应强度大小为B,则O点处实际的磁感应强度的大小及方向为(A)A.2B,方向由O点指向ad中点B.2B,方向由O点指向ab中点C.10B,方向垂直于纸面向里D.10B,方向垂直于纸面向外【解析】由题意知,直导线周围某点的磁感应强度的大小与电流的大小成正比,与直导线的距离成反比,应用安培定则并结合平行四边形定则,可知O点处合磁感应强度大小为2B,方向由O点指ad中点,A项正确。7.(2015·濮阳期末检测)如图所示,长为2l的直导线折成边长相等、夹角为60°的V形,并置于与其所在平面相垂直的匀强磁场中,磁感应强度为B,当在该导线中通以电流强度为I的电流时,该V形通电导线受到的安培力大小为(C)A.0B.0.5BIlC.BIlD.2BIl【解析】V形导线两部...
