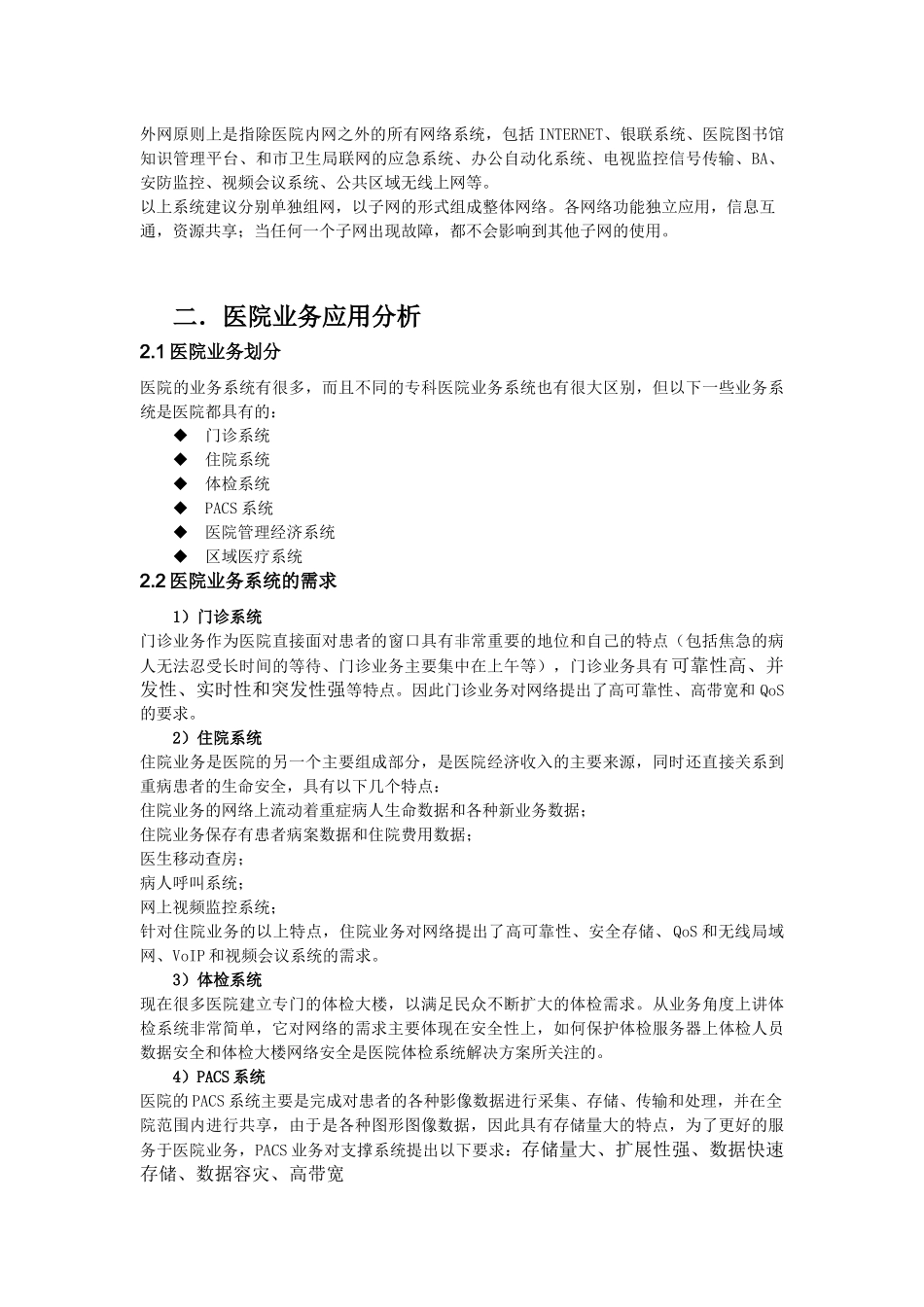

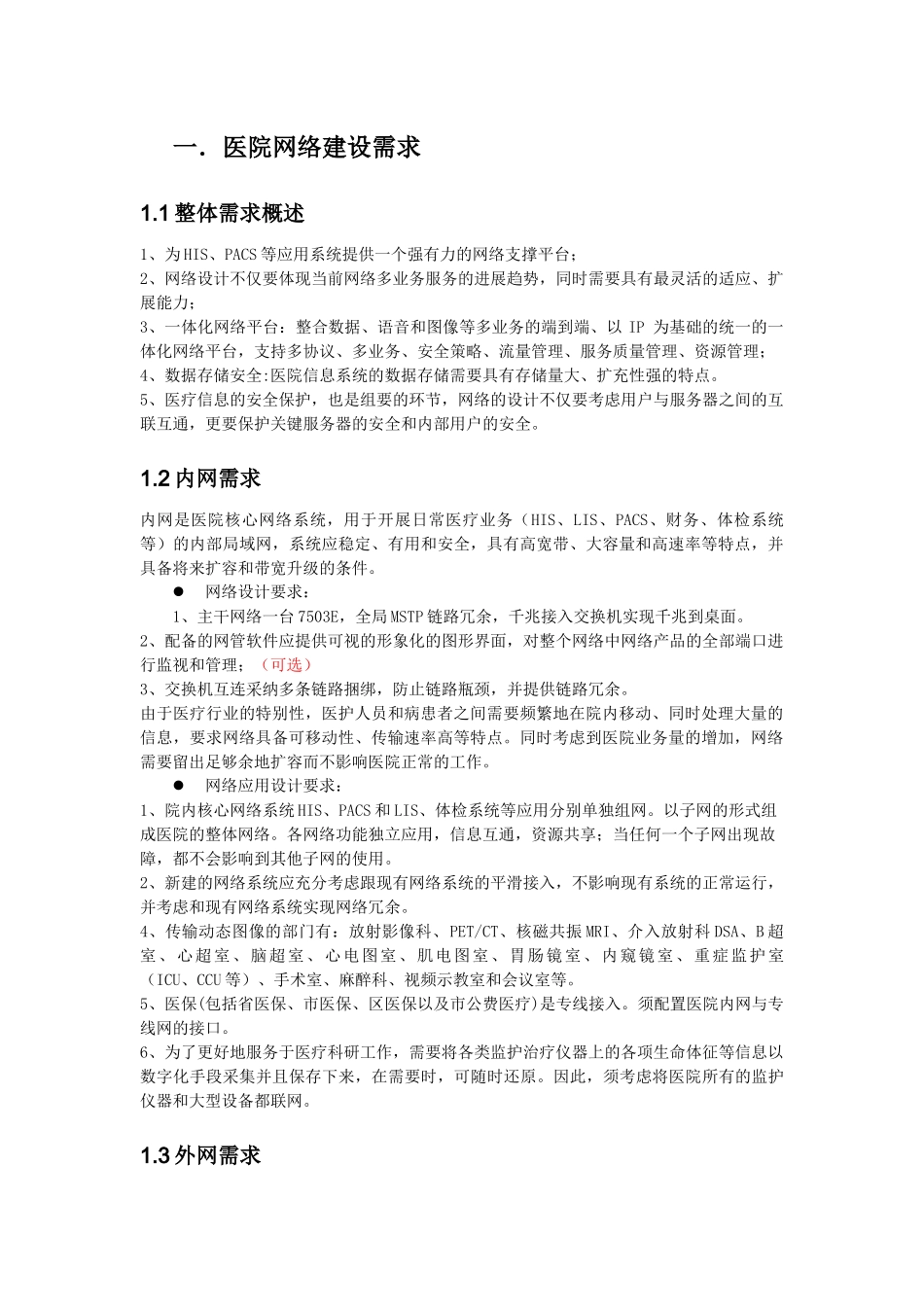

目录一．医院网络建设需求..............................21.1 整体需求概述..............................21.2 内网需求..................................31.3 外网需求..................................4二．医院业务应用分析..............................42.1 医院业务划分..............................42.2 医院业务系统的需求........................4三．医院网络组建..................................63.1 网络拓扑....................................63.2 网络组建分析................................63.3 核心层设计..................................73.4 接入层设计..................................73.5 网络可扩展性................................7四． 产品概述.....................................84.1 S7500E 产品概述..........................84.2 S5120-24P-EI 产品概述...................10一．医院网络建设需求1.1 整体需求概述1、为 HIS、PACS 等应用系统提供一个强有力的网络支撑平台；2、网络设计不仅要体现当前网络多业务服务的进展趋势，同时需要具有最灵活的适应、扩展能力；3、一体化网络平台：整合数据、语音和图像等多业务的端到端、以 IP 为基础的统一的一体化网络平台，支持多协议、多业务、安全策略、流量管理、服务质量管理、资源管理；4、数据存储安全:医院信息系统的数据存储需要具有存储量大、扩充性强的特点。5、医疗信息的安全保护，也是组要的环节，网络的设计不仅要考虑用户与服务器之间的互联互通，更要保护关键服务器的安全和内部用户的安全。1.2 内网需求内网是医院核心网络系统，用于开展日常医疗业务（HIS、LIS、PACS、财务、体检系统等）的内部局域网，系统应稳定、有用和安全，具有高宽带、大容量和高速率等特点，并具备将来扩容和带宽升级的条件。网络设计要求：1、主干网络一台 7503E，全局 MSTP 链路冗余，千兆接入交换机实现千兆到桌面。2、配备的网管软件应提供可视的形象化的图形界面，对整个网络中网络产品的全部端口进行监视和管理；（可选）3、交换机互连采纳多条链路捆绑，防止链路瓶颈，并提供链路冗余。由于医疗行业的特别性，医护人员和病患者之间需要频繁地在院内移动、同时处理大量的信息，要求网络具备可移动性、传输速率高等特点。同时考虑到医院业务量的增加，网络需要留出足够余地扩容而不影响医院正常的工作。网络应...
