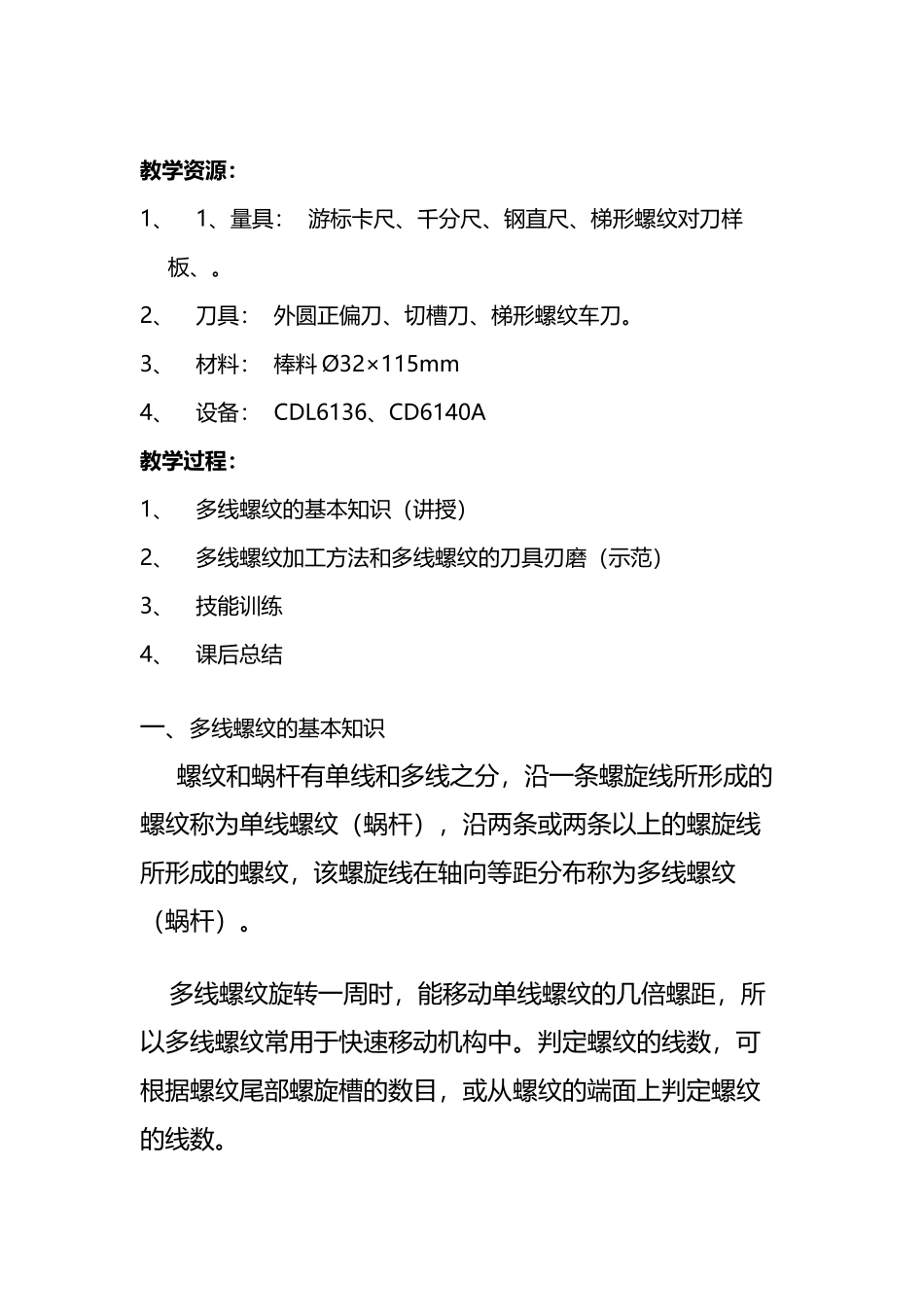

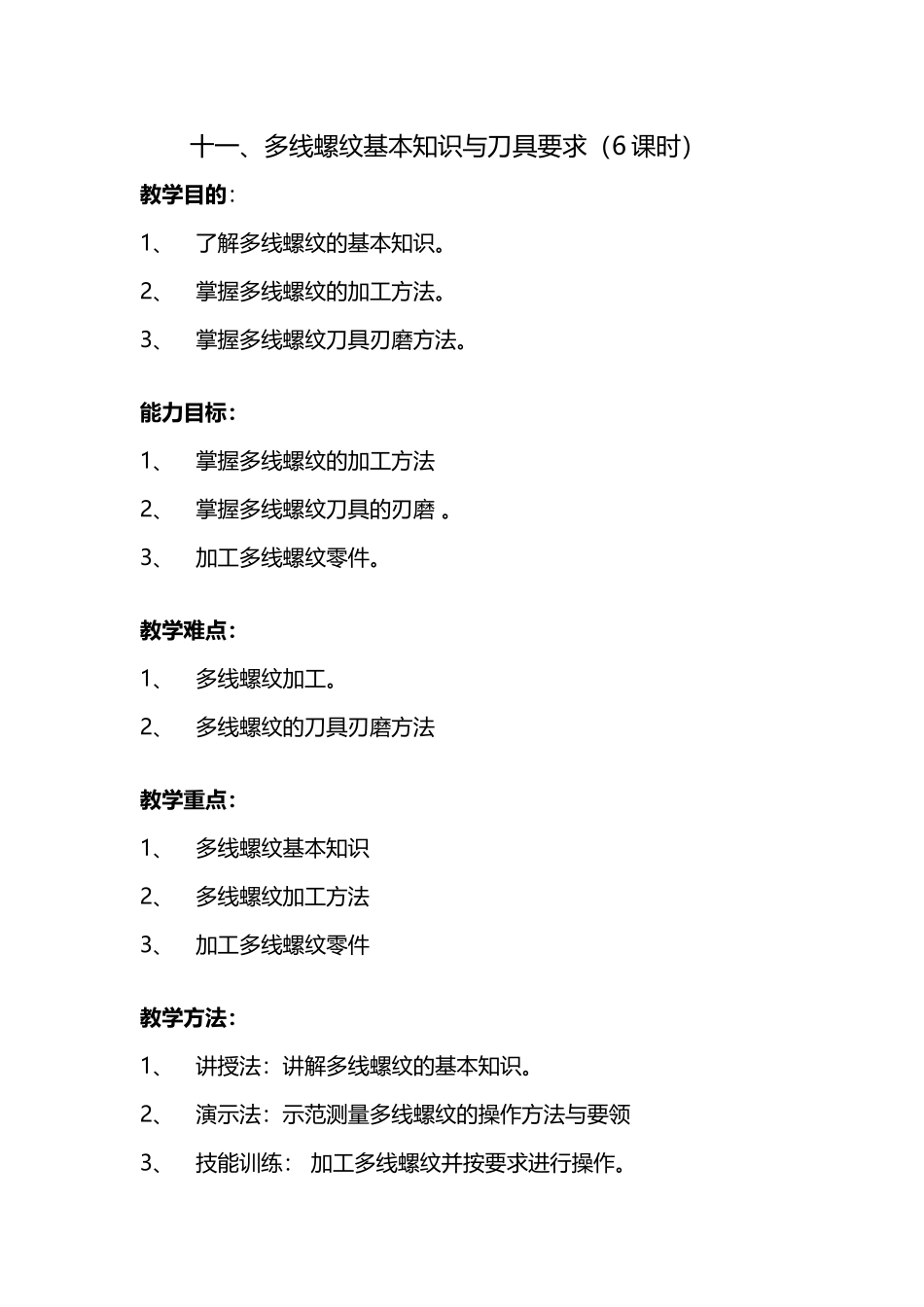

十一.多线螺纹知识与刀具教案 doc(8 页)Good is good, but better carries it.精益求精，善益求善。十一、多线螺纹基本知识与刀具要求（6 课时）教学目的：1、了解多线螺纹的基本知识。2、掌握多线螺纹的加工方法。3、掌握多线螺纹刀具刃磨方法。能力目标：1、掌握多线螺纹的加工方法2、掌握多线螺纹刀具的刃磨 。3、加工多线螺纹零件。教学难点：1、多线螺纹加工。2、多线螺纹的刀具刃磨方法教学重点：1、多线螺纹基本知识2、多线螺纹加工方法3、加工多线螺纹零件教学方法：1、讲授法：讲解多线螺纹的基本知识。2、演示法：示范测量多线螺纹的操作方法与要领3、技能训练： 加工多线螺纹并按要求进行操作。教学资源：1、1、量具： 游标卡尺、千分尺、钢直尺、梯形螺纹对刀样板、。2、刀具： 外圆正偏刀、切槽刀、梯形螺纹车刀。3、材料： 棒料 Ø32×115mm4、设备： CDL6136、CD6140A教学过程：1、多线螺纹的基本知识（讲授）2、多线螺纹加工方法和多线螺纹的刀具刃磨（示范）3、技能训练4、课后总结一、多线螺纹的基本知识 螺纹和蜗杆有单线和多线之分，沿一条螺旋线所形成的螺纹称为单线螺纹（蜗杆），沿两条或两条以上的螺旋线所形成的螺纹，该螺旋线在轴向等距分布称为多线螺纹（蜗杆）。 多线螺纹旋转一周时，能移动单线螺纹的几倍螺距，所以多线螺纹常用于快速移动机构中。判定螺纹的线数，可根据螺纹尾部螺旋槽的数目，或从螺纹的端面上判定螺纹的线数。 轴向 n=2 端面 n=21、多线螺纹的导程（L）是指在同一条螺旋线上相邻两牙在中径上对应两点之间的轴向距离。多线螺纹的导程与螺距的关系是：L=np（㎜）。对于单线螺纹（单线蜗杆），其导程就等于螺距（n 为线数）。2、多线蜗杆的导程（L）是指在相同一条螺旋线上的相邻两齿在分度圆上对应两点之间的轴向距离。导程与轴向齿距关系（P）的关系 L=np(㎜).3、多线螺纹的代号表示不尽相同，普通多线三角形螺纹的代号用：螺纹特征代号×导程/线数表示。如 M48×3/2，M36×4/2梯形螺纹的代号由螺纹的特征代号×导程（螺距）表示。如：Tr40×14(p7)。4、多线螺纹的螺纹升角计算 在计算多线螺纹和多线蜗杆的螺纹升角及蜗杆导程时，必须按导程计算。多线螺纹（蜗杆）各部分尺寸的计算方法与单纯相同。在 CA6140 型机床上车削蜗杆时，一般不需要进行交换齿轮计算，只需要在走刀箱（进给箱）上的铭牌中根据所车工件的导程找到相应手柄的位置，并使其调整到位即可。但对于...
