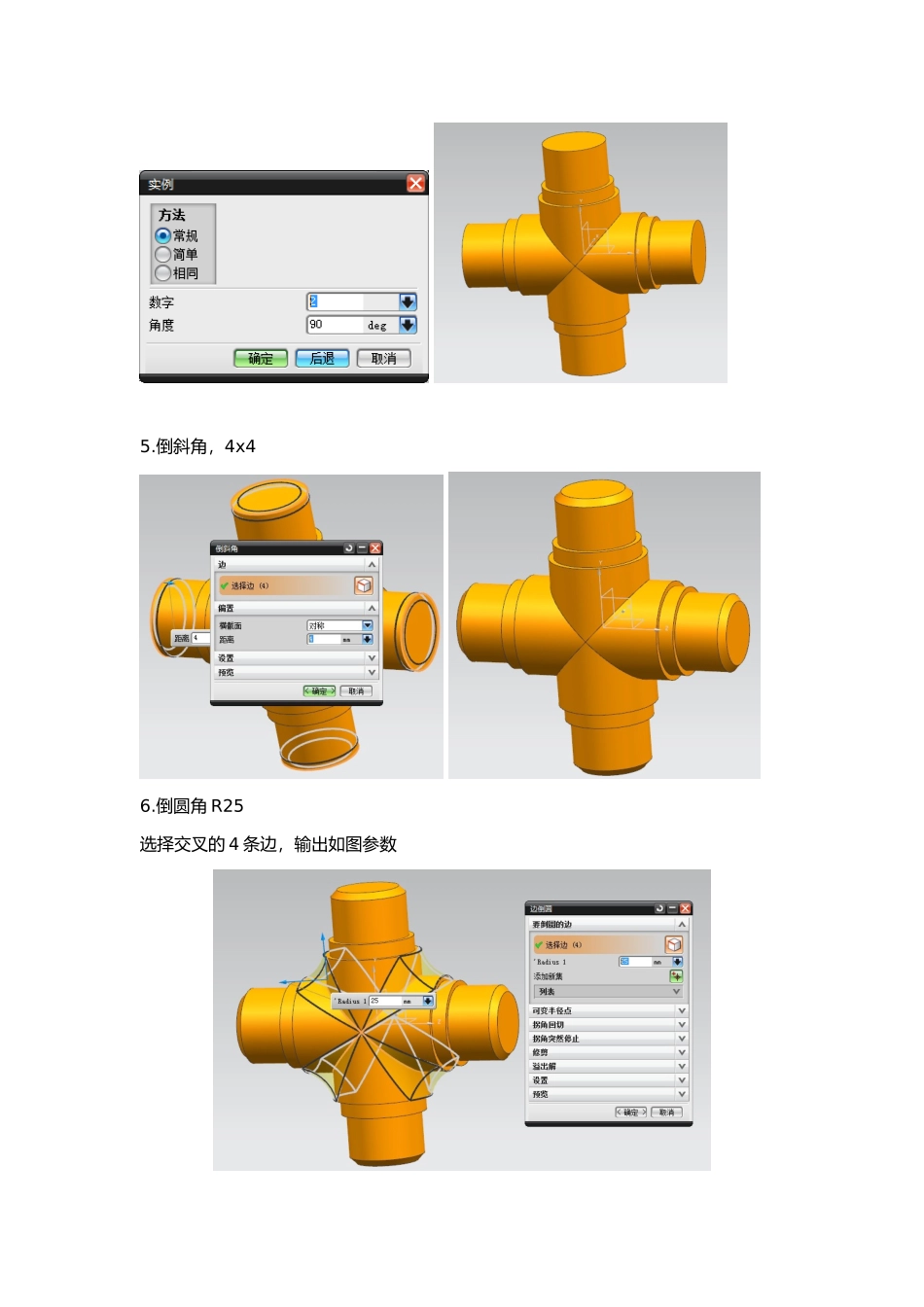

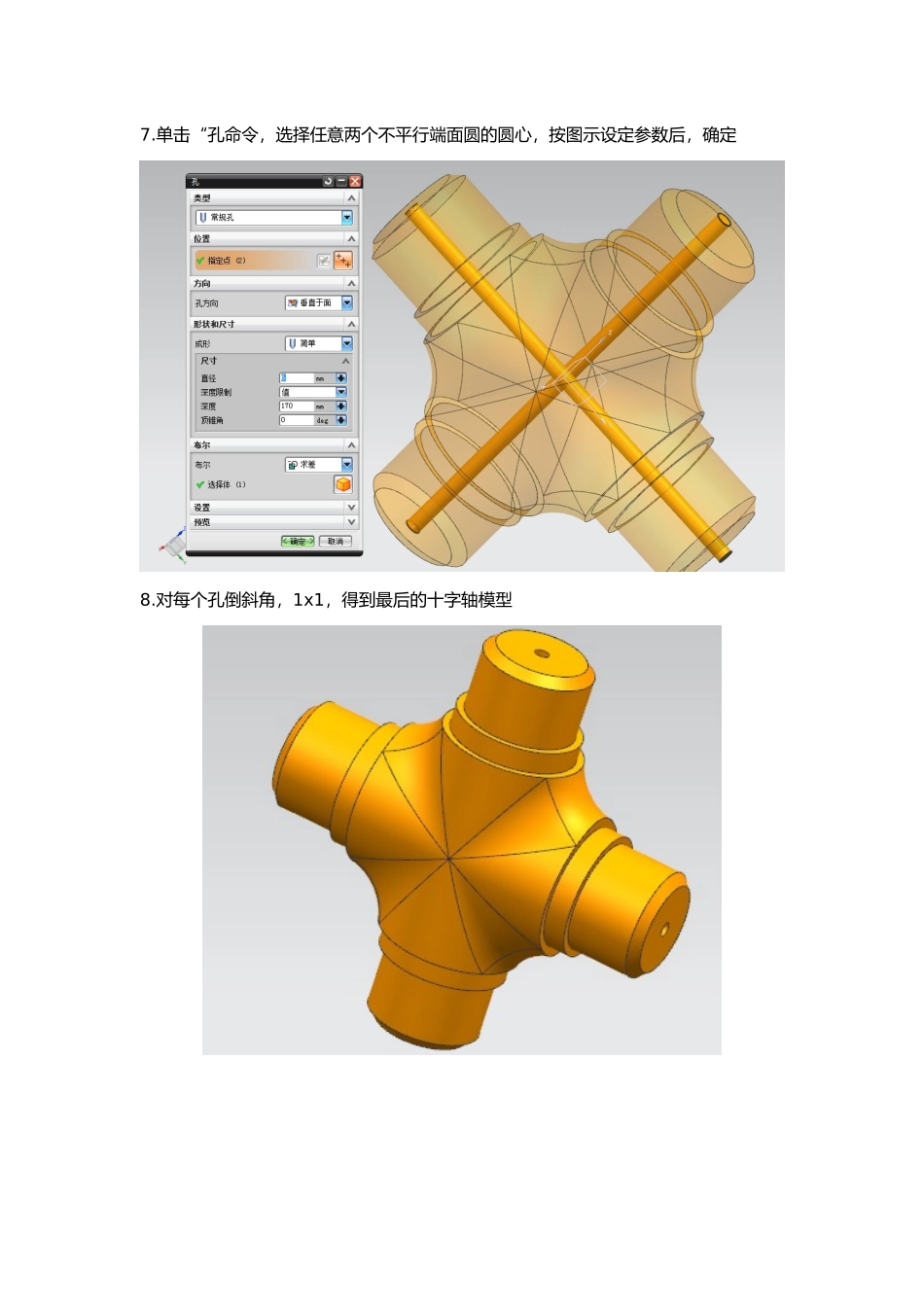

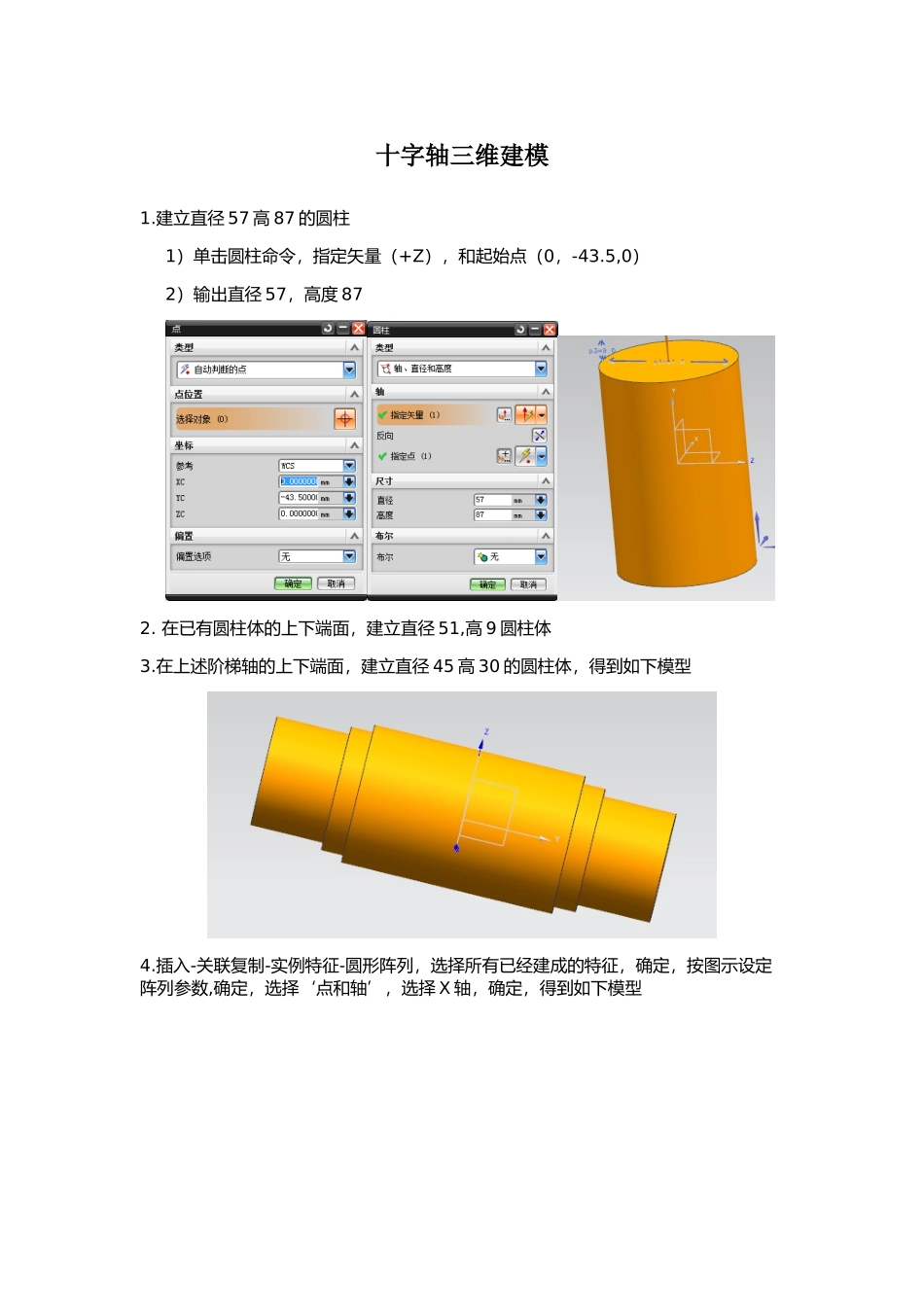

十字轴三维建模1.建立直径 57 高 87 的圆柱1）单击圆柱命令，指定矢量（+Z），和起始点（0，-43.5,0）2）输出直径 57，高度 872. 在已有圆柱体的上下端面，建立直径 51,高 9 圆柱体3.在上述阶梯轴的上下端面，建立直径 45 高 30 的圆柱体，得到如下模型4.插入-关联复制-实例特征-圆形阵列，选择所有已经建成的特征，确定，按图示设定阵列参数,确定，选择‘点和轴’，选择 X 轴，确定，得到如下模型 5.倒斜角，4x4 6.倒圆角 R25选择交叉的 4 条边，输出如图参数7.单击“孔命令，选择任意两个不平行端面圆的圆心，按图示设定参数后，确定8.对每个孔倒斜角，1x1，得到最后的十字轴模型万向节叉三维建模1.建立地面圆柱体直径 165 高 20指定点为坐标原点，指定矢量为+Z2.拉伸耳环主体1）选择‘拉伸’，单击截面中的‘绘制曲线’，选择现有平面的 YZ 平面，进入草绘环境。根据二维图纸绘制拉伸截面，绘制完成后，单击“完成草图”退出草图界面2）按如下设置参数后，单击‘确定’，完成耳环主体的拉伸，如图3.切除部分实体1）选择‘拉伸’，单击截面中的‘绘制曲线’，选择现有平面的 XZ 平面，进入草绘环境。根据二维图纸绘制拉伸截面，绘制完成后，单击“完成草图”退出草图界面2）按如下设置参数（注：布尔运算，选择‘求差’），单击‘确定’，完成耳环主体的拉伸，如图4. 切除部分实体1）选择‘拉伸’，单击截面中的‘绘制曲线’，选择现有平面的 XZ 平面，进入草绘环境。根据二维图纸绘制拉伸截面，绘制完成后，单击“完成草图”退出草图界面2）按如下设置参数（注：布尔运算，选择‘求差’），单击‘确定’，完成耳环主体的拉伸，如图 5.切除棱角1）选择‘拉伸’，单击截面中的‘绘制曲线’，选择现有平面的耳环端面，进入草绘环境。根据二维图纸绘制拉伸截面，绘制完成后，单击“完成草图”退出草图界面2）按如下设置参数（注：布尔运算，选择‘无’），单击‘确定’，完成棱角主体的拉伸，如图3）镜像棱角插入-关联复制-镜像特征，选择建立的棱角特征，选择镜像平面为 YZ 平面，单击确定，如图4）布尔差，在耳环主体上切除两个棱角单击‘求差’命令，目标体为耳环主体，到具体为两个棱角体，单击确定 6.建立法兰孔1）单击‘孔’命令，‘位置’-单击‘绘制截面’进入草绘环境，按二位图纸绘制八个孔的中心位置，在中心位置放置一个点，完成草绘。2）根据如图设置参数后，单击确定7.建立连接体1）单击‘拉伸’...
