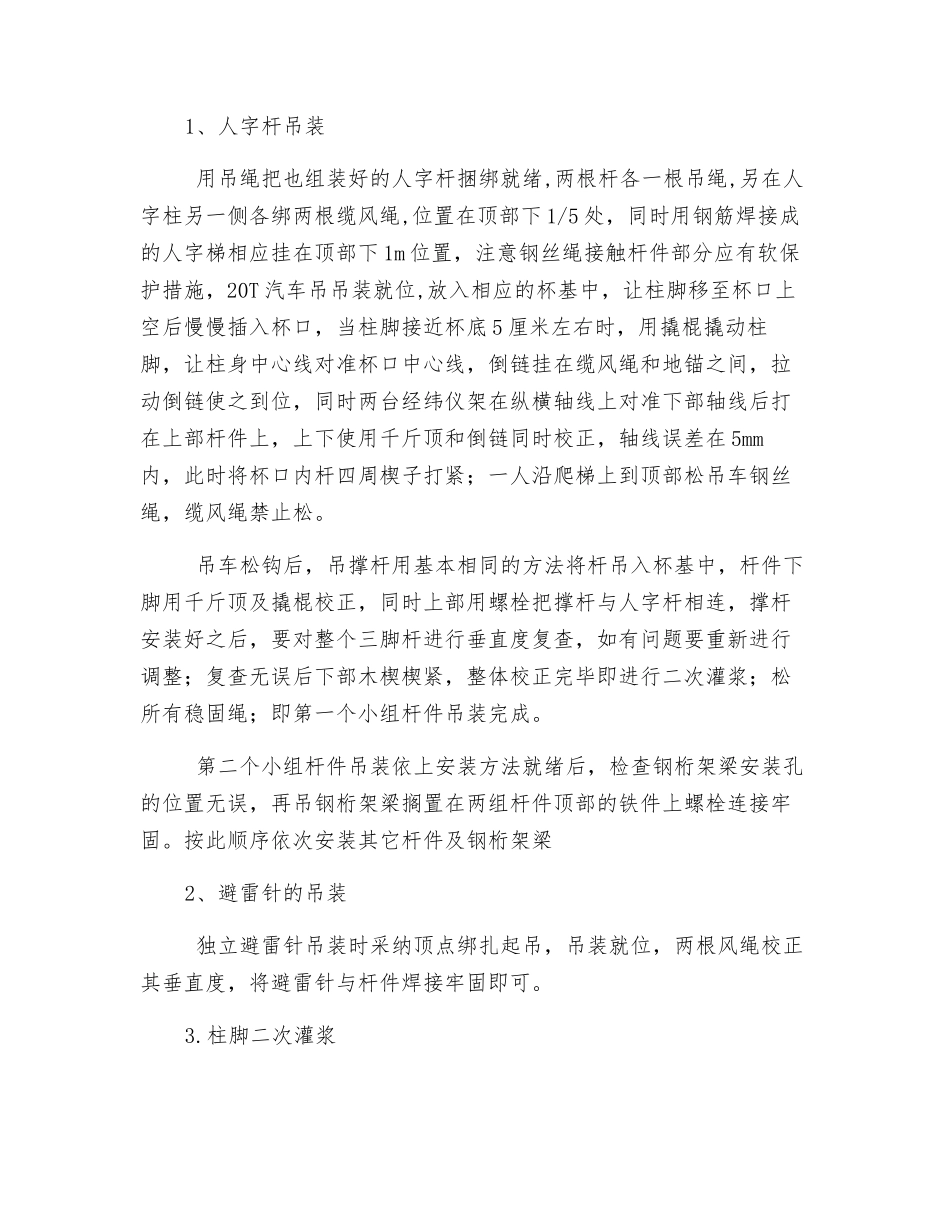

升压站吊装安全技术交底措施一、准备工作 准备已经全部就绪。 二、测量定位110KV 及主变构、支架的基础定位中线已经全部就绪。 三、构件清理及组装 外委加工所需构件，依次进场，对号入座，边组装边吊装。将两根环形杆按施工图的斜面摆放在枕木上正确拼装成人字杆,杆件对接时可以在枕木上滚动以方便焊接，最后按施工图焊接顶部铁件牢固,并在人字杆下端约 1500mm 处设置临时加固，以免起吊时杆件损坏；此组人字杆件组装完成。组装时尽量将构架底部靠近基础，使吊车能就近吊装，不需转动； 四、吊索、吊车选用 吊绳选择，根据构件的重量、几何尺寸和吊点的数量来确定吊绳的大小，根据构架重选择吊绳 15.5mm、6*19、绳芯 1 的钢丝绳,其破断力为 125KN，卡环选择 GD2.7,其安全荷重为 26.95 KN 均能满足要求；缆风绳选择 11 mm、6*19、绳芯 1 钢丝绳，其破断力为 63.3KN, 稳固杆件选择 1T 倒链配合缆风绳固定均能满足要求。 两根人字柱及另一根柱吊点位置一般在顶部节点位置;横梁吊点一般选择在离端头 1/5 处。 组装、支架吊装选用 8t 汽车吊，构架吊装选用 20t 汽车吊。 五、吊装方法1、人字杆吊装 用吊绳把也组装好的人字杆捆绑就绪,两根杆各一根吊绳,另在人字柱另一侧各绑两根缆风绳,位置在顶部下 1/5 处，同时用钢筋焊接成的人字梯相应挂在顶部下 1m 位置，注意钢丝绳接触杆件部分应有软保护措施，20T 汽车吊吊装就位,放入相应的杯基中，让柱脚移至杯口上空后慢慢插入杯口，当柱脚接近杯底 5 厘米左右时，用撬棍撬动柱脚，让柱身中心线对准杯口中心线，倒链挂在缆风绳和地锚之间，拉动倒链使之到位，同时两台经纬仪架在纵横轴线上对准下部轴线后打在上部杆件上，上下使用千斤顶和倒链同时校正，轴线误差在 5mm内，此时将杯口内杆四周楔子打紧；一人沿爬梯上到顶部松吊车钢丝绳，缆风绳禁止松。 吊车松钩后，吊撑杆用基本相同的方法将杆吊入杯基中，杆件下脚用千斤顶及撬棍校正，同时上部用螺栓把撑杆与人字杆相连，撑杆安装好之后，要对整个三脚杆进行垂直度复查，如有问题要重新进行调整；复查无误后下部木楔楔紧，整体校正完毕即进行二次灌浆；松所有稳固绳；即第一个小组杆件吊装完成。 第二个小组杆件吊装依上安装方法就绪后，检查钢桁架梁安装孔的位置无误，再吊钢桁架梁搁置在两组杆件顶部的铁件上螺栓连接牢固。按此顺序依次安装其它杆件及钢桁架梁2、避雷针的吊装 独立避雷针吊装时采纳顶点...
