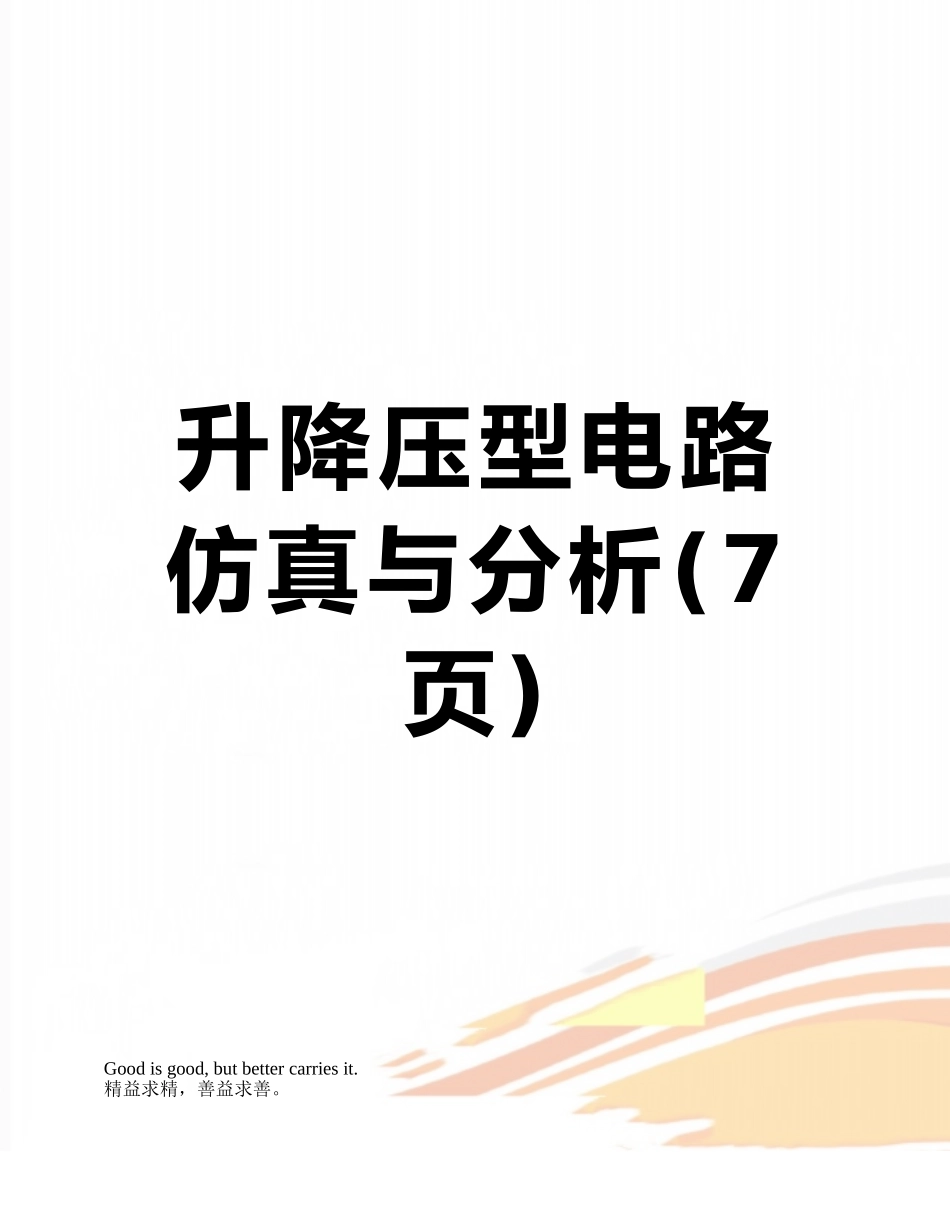

升降压型电路仿真与分析

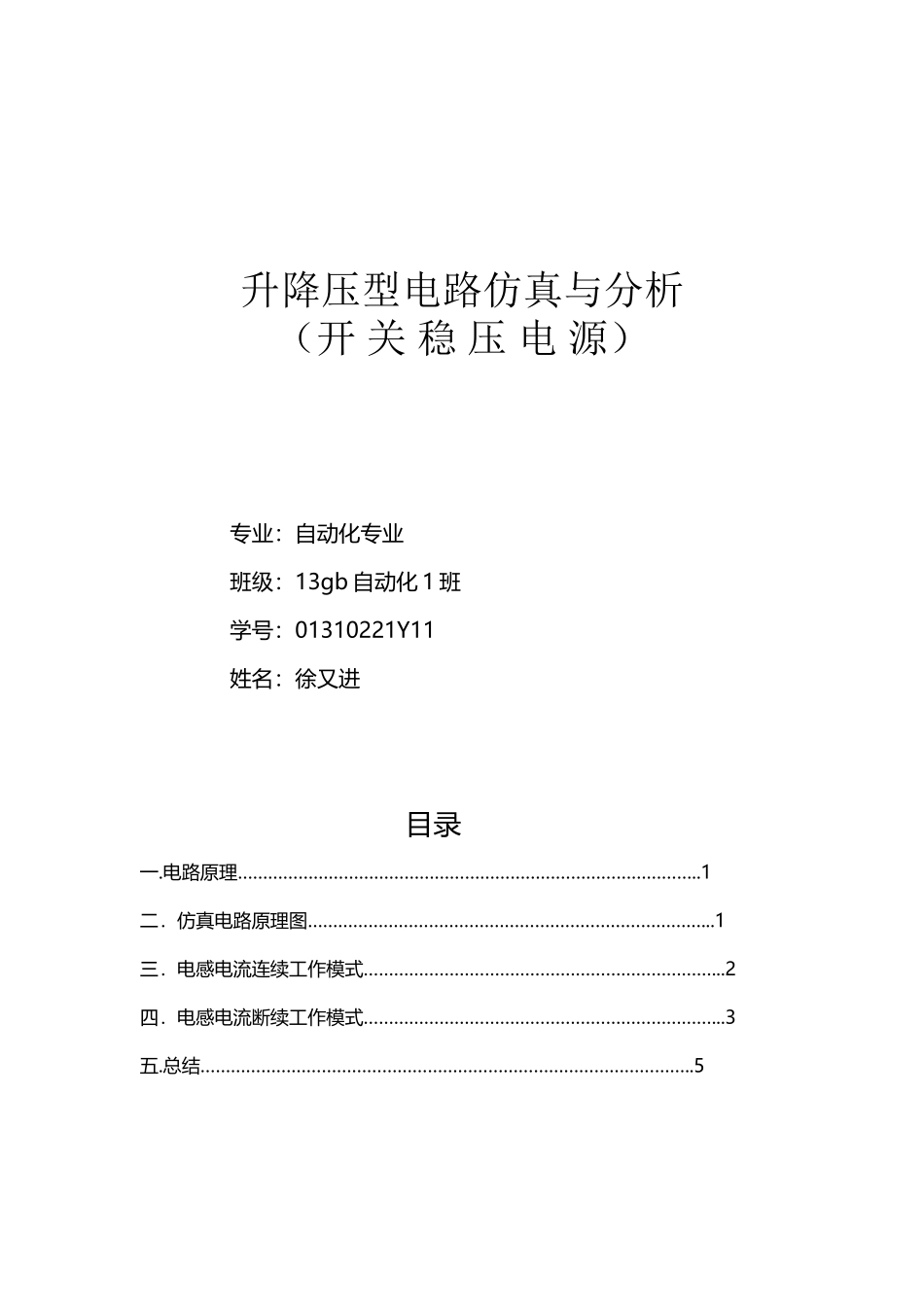

升降压型电路仿真与分析(7页)Good is good, but better carries it.精益求精，善益求善。升降压型电路仿真与分析 （开 关 稳 压 电 源） 专业：自动化专业 班级：13gb 自动化 1 班 学号：01310221Y11 姓名：徐又进 目录一.电路原理………………………………………………………………………………..1二．仿真电路原理图……………………………………………………………………...1三．电感电流连续工作模式……………………………………………………………...2四．电感电流断续工作模式……………………………………………………………...3五.总结……………………………………………………………………………………..5一.电路原理当可控开关 IGBT 处于通态时，电源 Ui 经 TGBT 向电感 L 供电使其储存能量，此时电流为 i1。同时，电容 C 维持输出电压基本恒定并向负载 R 供电。此后，使 IGBT 关断，电感 L 中储存的能量向负载 L 释放，电流为 i2。负载电压极性为上正下负，与电源电压极性相反。稳态时，一个周期 T 内电感 L 两端电压 UL对时间积分为零。当 IGBT 处于通态期间，UL=E；而当 IGBT 处于断态期间，UL=-Uo。于是Uiton=Uotoff，所以输出电压为 Uo/Ui=-[D/(1-D)]. (等式右边负号表示升降压型电路的输出电压与输入电压极性相反，其电压值既可高于其输入电压，也可低于其输入电压)该电路存在两种工作模式：电感电流连续工作模式、电感电流断续工作模式 两种工作模式的临界条件：L/（RTs）≥（1-D）2/2 升降压（Buck-Boost）型电路原理图二．仿真电路原理图三．电感电流连续工作模式 L/（RTs）≥（1-D）2/21.参数设置 输入电压 Ui=12V脉冲信号周期 T=4e-5 及 占空比 D=35%电阻 R=20Ω 电容 C=2.0e-7F 电感 L=1.6e-3H2.仿真波形图-101S开 关 管输 入 脉 冲 波 形-0.200.20.4iS开 关 管 电 流02040us开 关 管 两 端 电 压44.054.14.154.2x 10-300.20.4iL电 感 电 流3．电路分析1>开关管 S 导通，输入电压等于电感两端电压，即 Ui=UL，电感电流 iL逐渐上升，二极管 VD 处于截止。2>开关管 S 关断，二极管处于导通状态，电感通过二极管 VD 向电容 C 放电，电感电流 iL逐渐下降至零。四．电感电流断续工作模式 L/（RTs）＜（1-D）2/21.参数设置 ：输入电压 Ui、脉冲信号周期及占空比 D 与电感电流连续工作模式下相同 电阻 R=20Ω 电容...
