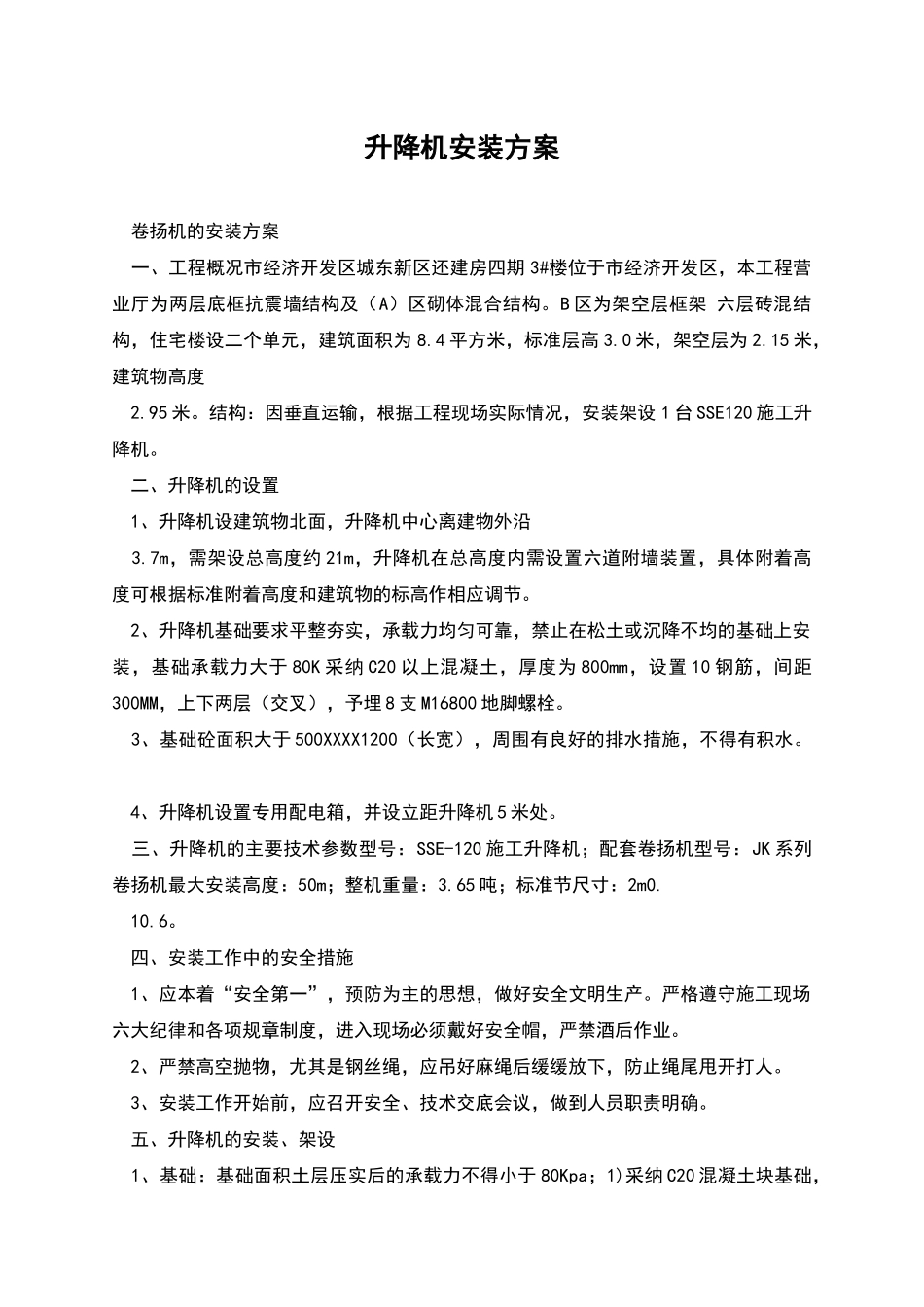

升降机安装方案 卷扬机的安装方案 一、工程概况市经济开发区城东新区还建房四期 3#楼位于市经济开发区，本工程营业厅为两层底框抗震墙结构及（A）区砌体混合结构。B 区为架空层框架 六层砖混结构，住宅楼设二个单元，建筑面积为 8.4 平方米，标准层高 3.0 米，架空层为 2.15 米，建筑物高度 2.95 米。结构：因垂直运输，根据工程现场实际情况，安装架设 1 台 SSE120 施工升降机。 二、升降机的设置 1、升降机设建筑物北面，升降机中心离建物外沿 3.7m，需架设总高度约 21m，升降机在总高度内需设置六道附墙装置，具体附着高度可根据标准附着高度和建筑物的标高作相应调节。 2、升降机基础要求平整夯实，承载力均匀可靠，禁止在松土或沉降不均的基础上安装，基础承载力大于 80K 采纳 C20 以上混凝土，厚度为 800mm，设置 10 钢筋，间距300MM，上下两层（交叉），予埋 8 支 M16800 地脚螺栓。 3、基础砼面积大于 500XXXX1200（长宽），周围有良好的排水措施，不得有积水。 4、升降机设置专用配电箱，并设立距升降机 5 米处。 三、升降机的主要技术参数型号：SSE-120 施工升降机；配套卷扬机型号：JK 系列卷扬机最大安装高度：50m；整机重量：3.65 吨；标准节尺寸：2m0. 10.6。 四、安装工作中的安全措施 1、应本着“安全第一”，预防为主的思想，做好安全文明生产。严格遵守施工现场六大纪律和各项规章制度，进入现场必须戴好安全帽，严禁酒后作业。 2、严禁高空抛物，尤其是钢丝绳，应吊好麻绳后缓缓放下，防止绳尾甩开打人。 3、安装工作开始前，应召开安全、技术交底会议，做到人员职责明确。 五、升降机的安装、架设 1、基础：基础面积土层压实后的承载力不得小于 80Kpa；1)采纳 C20 混凝土块基础，事先按底座孔距尺寸预埋 M16800 螺栓 8 支，应露出面约 50mm；2)基座表面应平整，水平平整度偏差不大 2；3)应有排水措施，距基础边缘 5m 范围内，严禁开挖沟槽，有较大振动的施工时，必须有保证架体稳定的措施。 2、附墙架 1)附墙架与架体及建筑物之间，均应采纳刚性件连接，并形成稳定结构，不得连接在脚手架上，严禁使用铅丝绑扎。 2)附墙架应与架体的材质相同，不得使用木杆等做附墙架。 3)附墙架与建筑物结构的连接应进行设计。 3、安装顺序 1)将底座安装在基础上微作坚固，待调整水平后将螺栓紧固；2)在定好卷扬机安装方向后，将滑升平台平稳地搁放在底座上，注意滑升平台...
