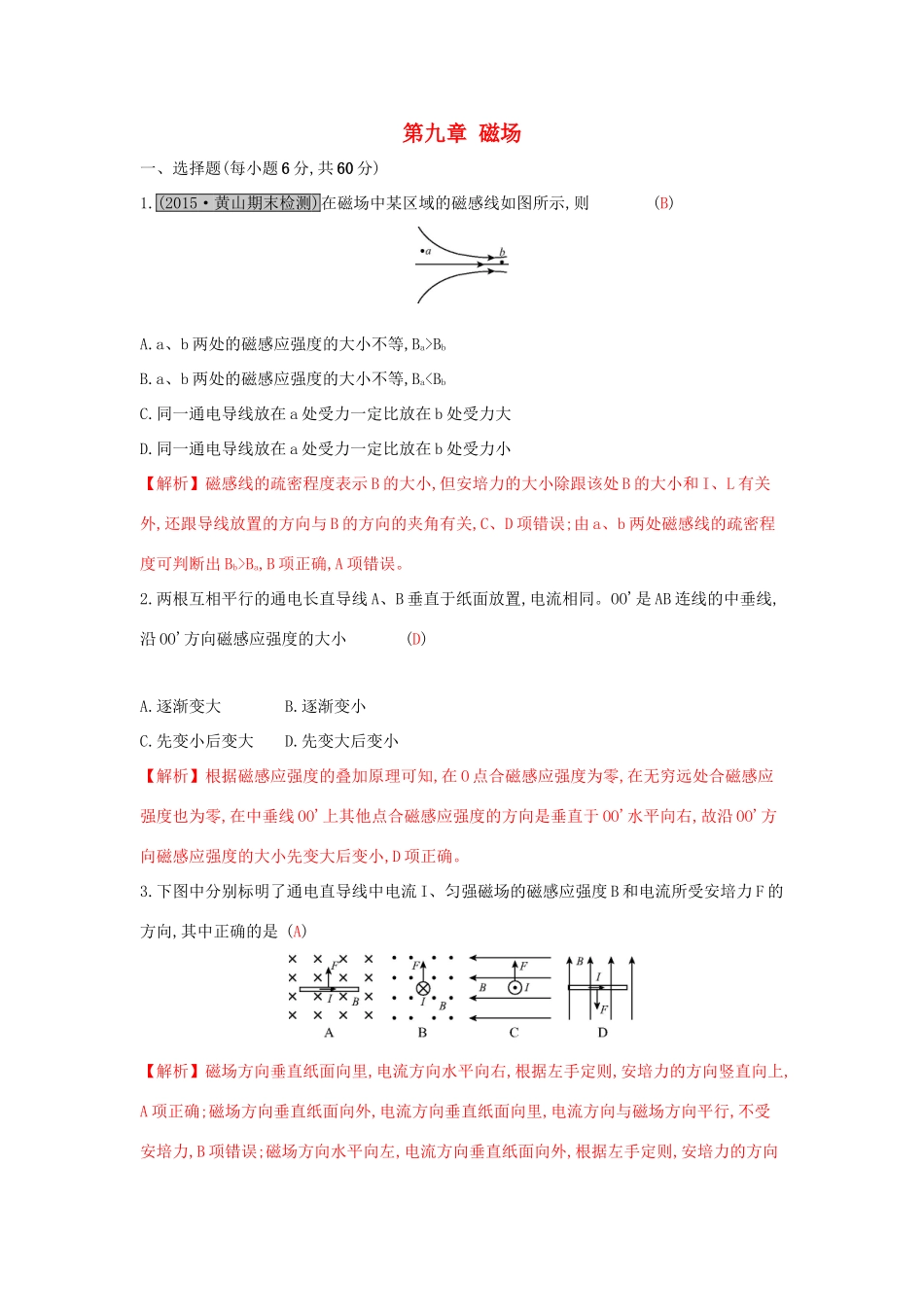

第九章磁场一、选择题(每小题6分,共60分)1.(2015·黄山期末检测)在磁场中某区域的磁感线如图所示,则(B)A.a、b两处的磁感应强度的大小不等,Ba>BbB.a、b两处的磁感应强度的大小不等,BaBa,B项正确,A项错误。2.两根互相平行的通电长直导线A、B垂直于纸面放置,电流相同。OO'是AB连线的中垂线,沿OO'方向磁感应强度的大小(D)A.逐渐变大B.逐渐变小C.先变小后变大D.先变大后变小【解析】根据磁感应强度的叠加原理可知,在O点合磁感应强度为零,在无穷远处合磁感应强度也为零,在中垂线OO'上其他点合磁感应强度的方向是垂直于OO'水平向右,故沿OO'方向磁感应强度的大小先变大后变小,D项正确。3.下图中分别标明了通电直导线中电流I、匀强磁场的磁感应强度B和电流所受安培力F的方向,其中正确的是(A)【解析】磁场方向垂直纸面向里,电流方向水平向右,根据左手定则,安培力的方向竖直向上,A项正确;磁场方向垂直纸面向外,电流方向垂直纸面向里,电流方向与磁场方向平行,不受安培力,B项错误;磁场方向水平向左,电流方向垂直纸面向外,根据左手定则,安培力的方向竖直向下,C项错误;磁场方向竖直向上,电流方向水平向右,根据左手定则,安培力的方向垂直纸面向外,D项错误。4.如图所示,两平行光滑金属导轨固定在绝缘斜面上,导轨间距为L,劲度系数为k的轻质弹簧上端固定,下端与水平直导体棒ab相连,ab质量为m,弹簧与导轨平面平行并与ab垂直,直导体棒垂直跨接在两导轨上,空间存在垂直导轨平面斜向上的匀强磁场,闭合开关S后导体棒中的电流为I,导体棒平衡时,弹簧伸长量为x1,调转图中电源极性使棒中电流反向,导体棒中电流仍为I,导体棒平衡时弹簧伸长量为x2。忽略回路中电流产生的磁场,则磁感应强度B的大小为(D)A.B.C.D.【解析】对导体棒进行受力分析,受重力、支持力、安培力和弹簧弹力而平衡,当弹簧伸长量为x1时,有mgsinθ=kx1+BIL,当弹簧伸长量为x2时,有mgsinθ+BIL=kx2,解得B=,D项正确。5.(2015·庆阳模拟)如图所示,一电子束垂直于电场线与磁感应线方向入射后偏向A极板,为了使电子束沿射入方向做直线运动,可采用的方法是(D)A.将变阻器滑动头P向右滑动B.将变阻器滑动头P向左滑动C.将极板间距离适当减小D.将极板间距离适当增大【解析】电子入射极板后,偏向A极板,说明Eq>Bvq,由E=可知,减小场强E的方法有增大极板间距离和减小极板间电压,故C项错误,D项正确;而移动滑动头P并不能改变板间电压,故A、B项错误。6.(2016·东北师范大学附属中学月考)如图所示,铜质导电板置于匀强磁场中,通电时铜板中电流方向向下,由于磁场的作用,则(C)A.板左侧聚集较多电子,使b点电势高于a点B.板左侧聚集较多电子,使a点电势高于b点C.板右侧聚集较多电子,使a点电势高于b点D.板右侧聚集较多电子,使b点电势高于a点【解析】铜板导电靠的是自由电子的定向移动,电流方向向下,则电子相对磁场定向移动方向向上,根据左手定则,电子受洛伦兹力方向向右,致使铜板右侧聚集较多电子,板中逐渐形成方向向右的水平电场,直到定向移动的自由电子受到的洛伦兹力与水平电场力平衡为止,所以由于磁场的作用,整个铜板左侧电势高于右侧,即φa>φb,C项正确。7.(多选)如图,空间中存在正交的匀强电场E和匀强磁场B(匀强电场水平向右),在竖直平面内从a点沿ab、ac方向抛出两带电小球(不考虑两带电小球的相互作用,两球电荷量始终不变),关于小球的运动,下列说法正确的是(AC)A.沿ab、ac方向抛出的带电小球都可能做直线运动B.只有沿ab抛出的带电小球才可能做直线运动C.沿ac做直线运动的小球带负电,且一定是匀速运动D.两小球在运动过程中机械能均守恒【解析】沿ab方向抛出的带正电小球,或沿ac方向抛出的带负电的小球,在重力、电场力、洛伦兹力作用下,合力均可能为零,所以可能做匀速直线运动,A项正确,B项错误;在重力、电场力、洛伦兹力三力都存在时的直线运动一定是匀速直线运动,C项正确;两小球在运动过程中除重力...
