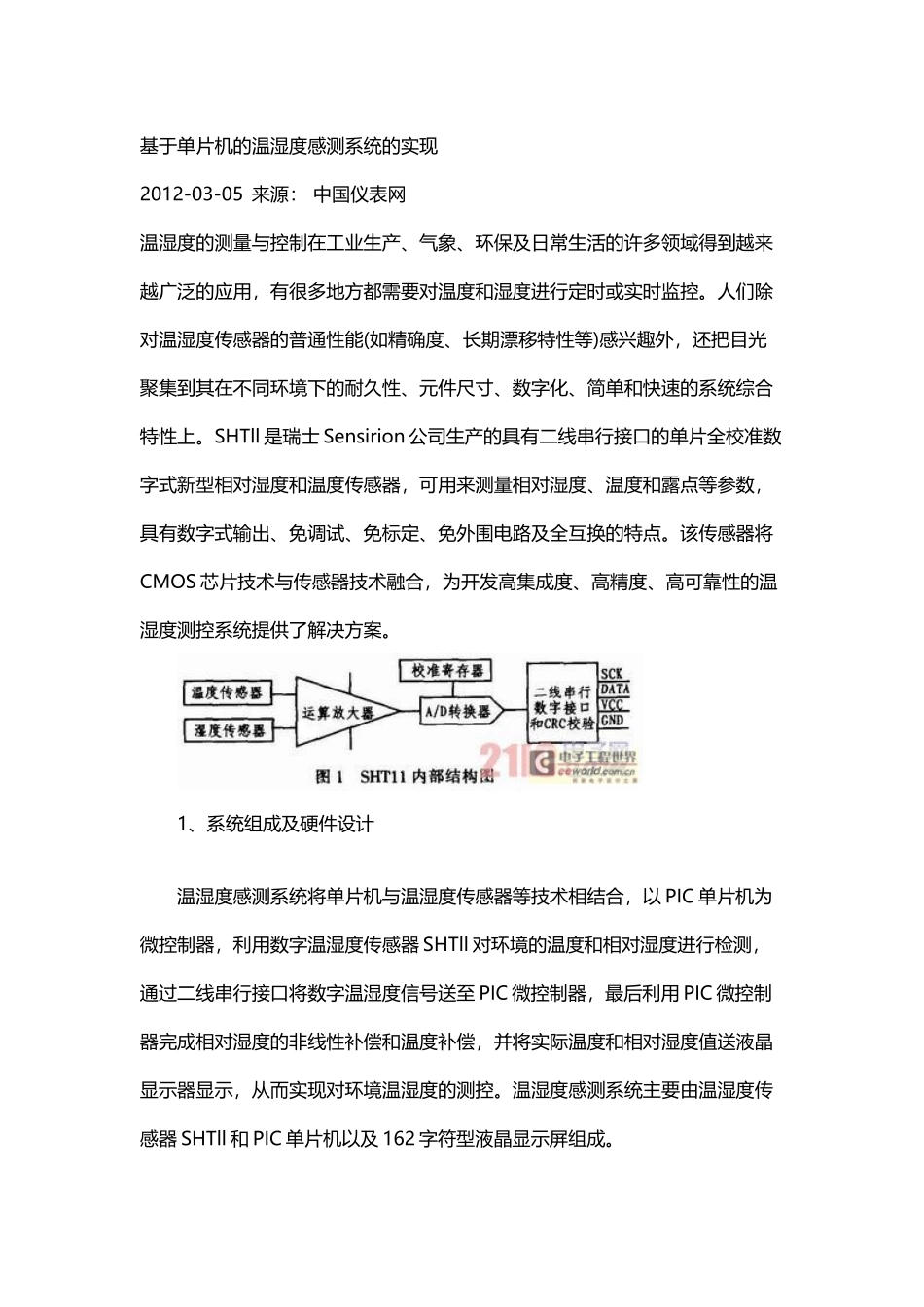

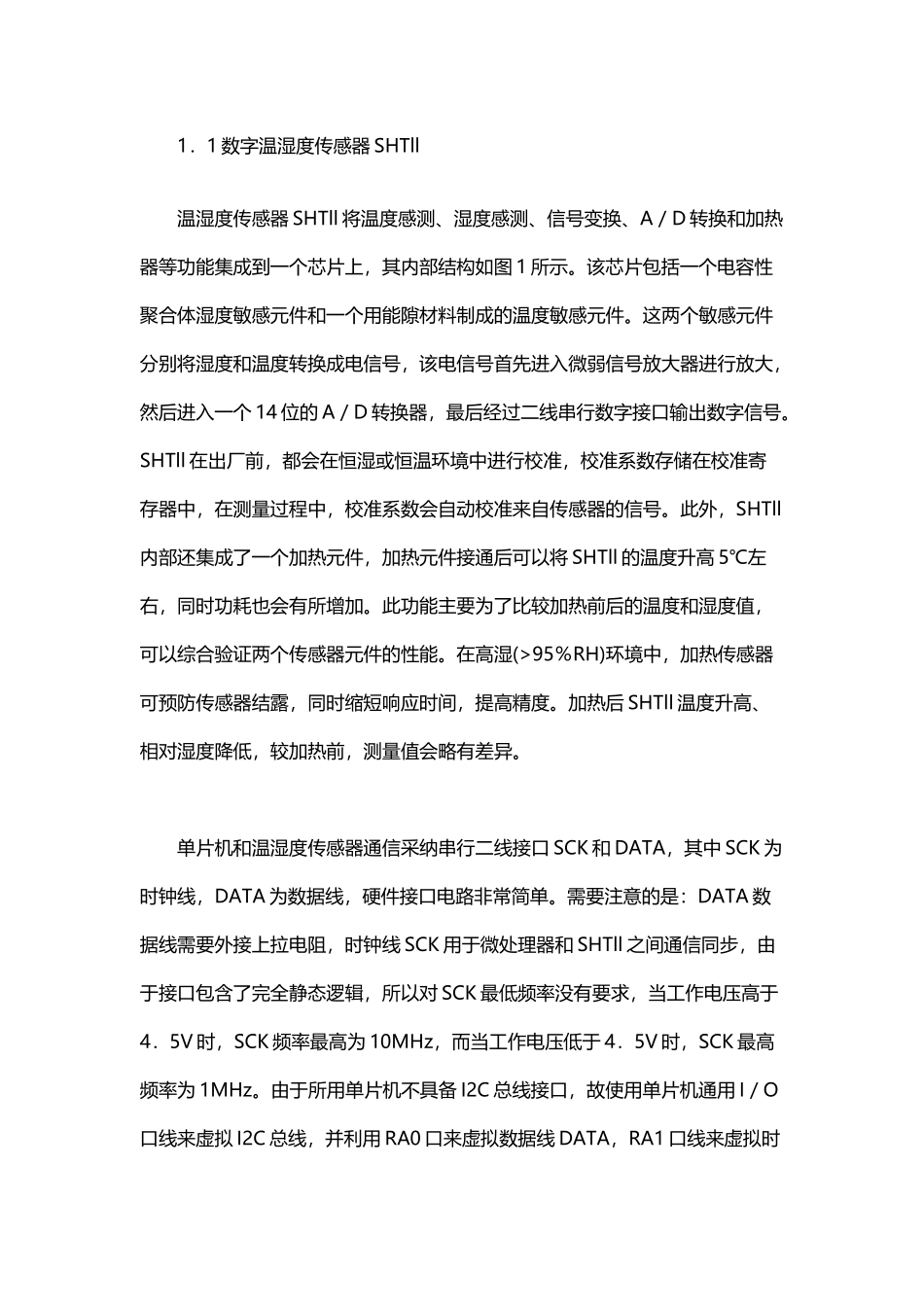

单片机 湿度传感器(4 页)Good is good, but better carries it.精益求精，善益求善。基于单片机的温湿度感测系统的实现2012-03-05 来源： 中国仪表网 温湿度的测量与控制在工业生产、气象、环保及日常生活的许多领域得到越来越广泛的应用，有很多地方都需要对温度和湿度进行定时或实时监控。人们除对温湿度传感器的普通性能(如精确度、长期漂移特性等)感兴趣外，还把目光聚集到其在不同环境下的耐久性、元件尺寸、数字化、简单和快速的系统综合特性上。SHTll 是瑞士 Sensirion 公司生产的具有二线串行接口的单片全校准数字式新型相对湿度和温度传感器，可用来测量相对湿度、温度和露点等参数，具有数字式输出、免调试、免标定、免外围电路及全互换的特点。该传感器将CMOS 芯片技术与传感器技术融合，为开发高集成度、高精度、高可靠性的温湿度测控系统提供了解决方案。 1、系统组成及硬件设计 温湿度感测系统将单片机与温湿度传感器等技术相结合，以 PIC 单片机为微控制器，利用数字温湿度传感器 SHTll 对环境的温度和相对湿度进行检测，通过二线串行接口将数字温湿度信号送至 PIC 微控制器，最后利用 PIC 微控制器完成相对湿度的非线性补偿和温度补偿，并将实际温度和相对湿度值送液晶显示器显示，从而实现对环境温湿度的测控。温湿度感测系统主要由温湿度传感器 SHTll 和 PIC 单片机以及 162 字符型液晶显示屏组成。 1．1 数字温湿度传感器 SHTll 温湿度传感器 SHTll 将温度感测、湿度感测、信号变换、A／D 转换和加热器等功能集成到一个芯片上，其内部结构如图 1 所示。该芯片包括一个电容性聚合体湿度敏感元件和一个用能隙材料制成的温度敏感元件。这两个敏感元件分别将湿度和温度转换成电信号，该电信号首先进入微弱信号放大器进行放大，然后进入一个 14 位的 A／D 转换器，最后经过二线串行数字接口输出数字信号。SHTll 在出厂前，都会在恒湿或恒温环境中进行校准，校准系数存储在校准寄存器中，在测量过程中，校准系数会自动校准来自传感器的信号。此外，SHTll内部还集成了一个加热元件，加热元件接通后可以将 SHTll 的温度升高 5℃左右，同时功耗也会有所增加。此功能主要为了比较加热前后的温度和湿度值，可以综合验证两个传感器元件的性能。在高湿(>95％RH)环境中，加热传感器可预防传感器结露，同时缩短响应时间，提高精度。加热后 SHTll 温度升高、相对湿度降低，较加热前，测量值...
