单片机c语言闪烁灯程序

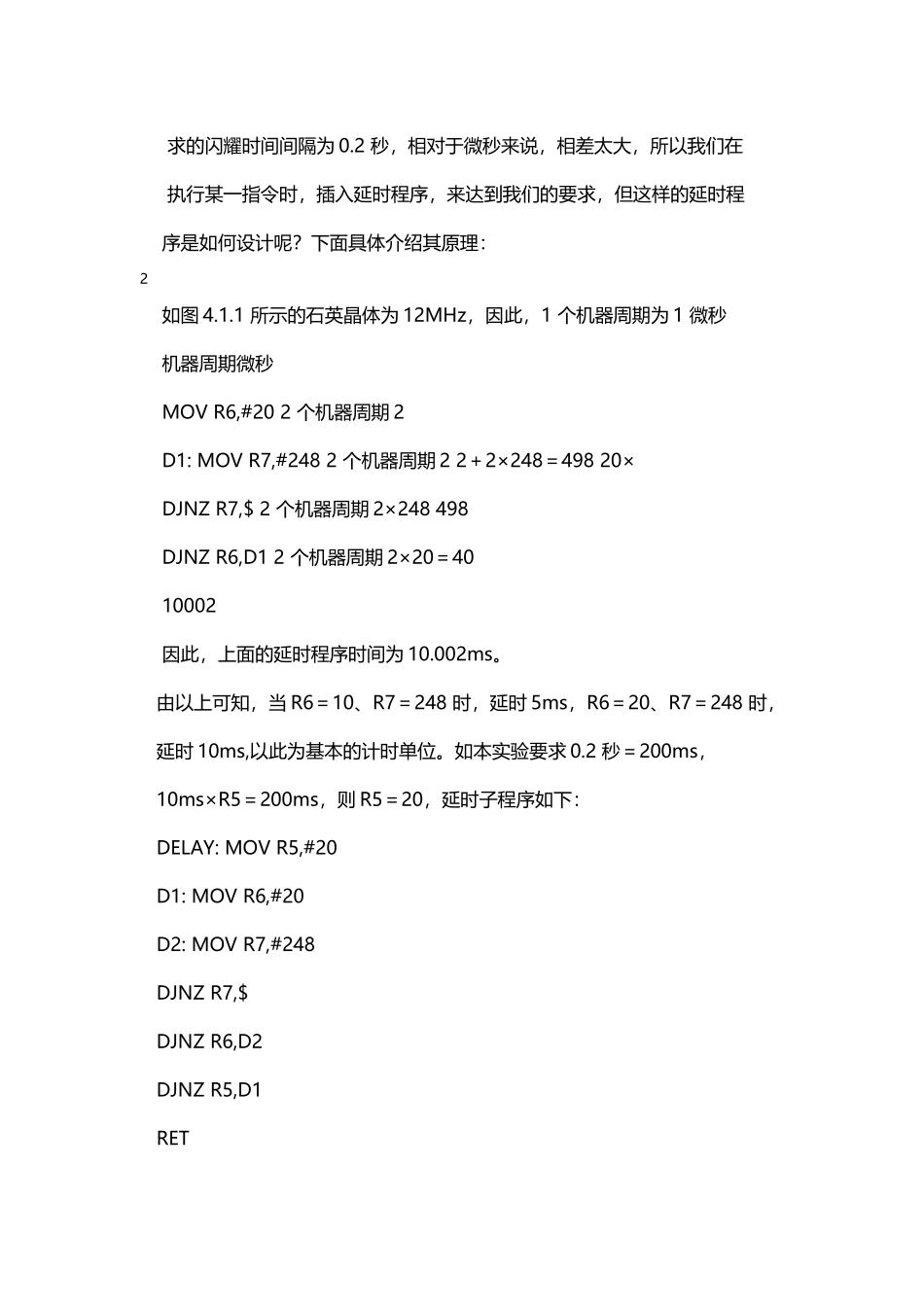

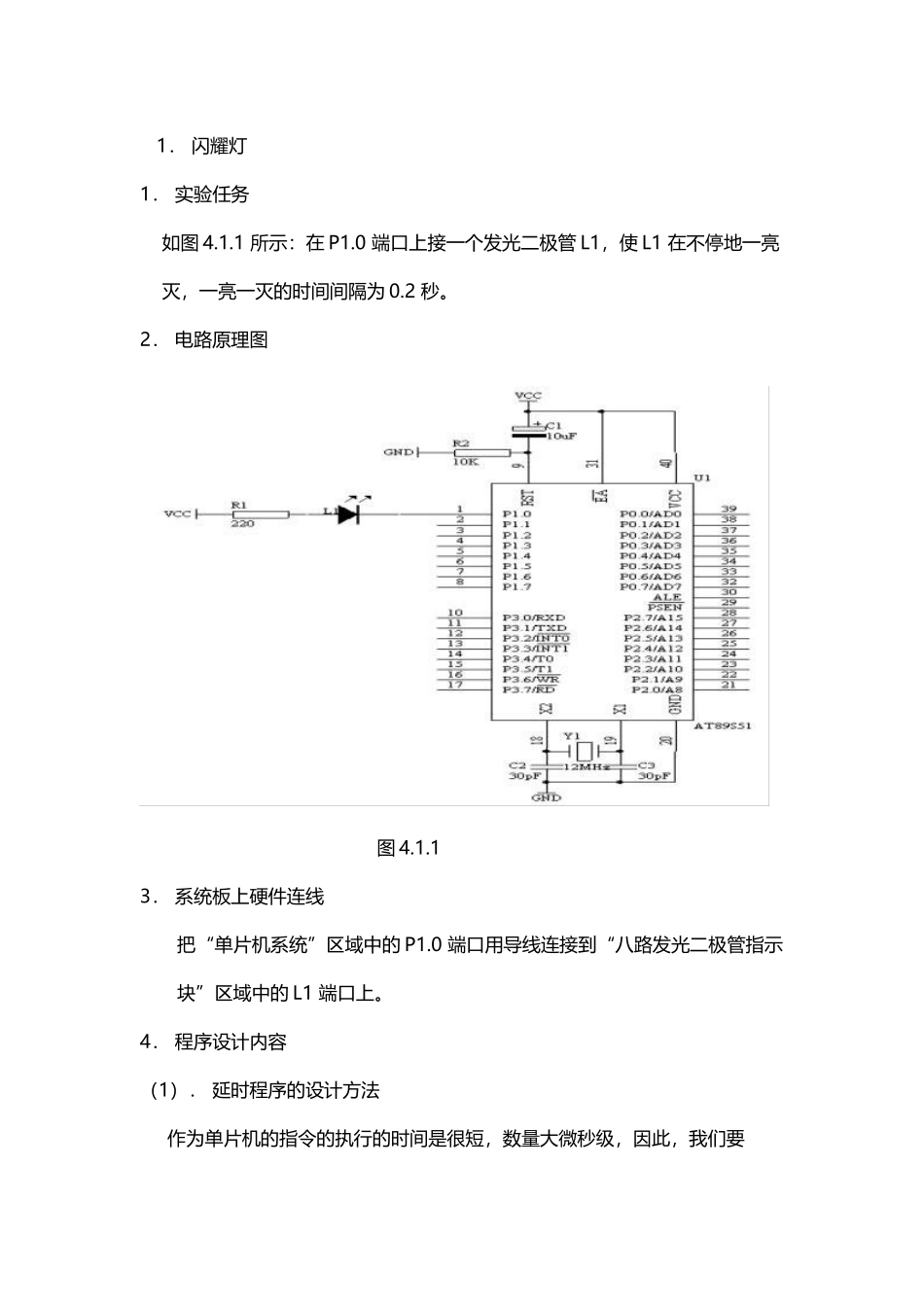

单片机 c 语言闪耀灯程序(3页)Good is good, but better carries it.精益求精，善益求善。 1． 闪耀灯1． 实验任务 如图 4.1.1 所示：在 P1.0 端口上接一个发光二极管 L1，使 L1 在不停地一亮 灭，一亮一灭的时间间隔为 0.2 秒。2． 电路原理图 图 4.1.13． 系统板上硬件连线把“单片机系统”区域中的 P1.0 端口用导线连接到“八路发光二极管指示 块”区域中的 L1 端口上。4． 程序设计内容（1）． 延时程序的设计方法 作为单片机的指令的执行的时间是很短，数量大微秒级，因此，我们要 求的闪耀时间间隔为 0.2 秒，相对于微秒来说，相差太大，所以我们在 执行某一指令时，插入延时程序，来达到我们的要求，但这样的延时程 序是如何设计呢？下面具体介绍其原理：2 如图 4.1.1 所示的石英晶体为 12MHz，因此，1 个机器周期为 1 微秒 机器周期微秒 MOV R6,#20 2 个机器周期 2 D1: MOV R7,#248 2 个机器周期 2 2＋2×248＝498 20× DJNZ R7,$ 2 个机器周期 2×248 498 DJNZ R6,D1 2 个机器周期 2×20＝40 10002 因此，上面的延时程序时间为 10.002ms。 由以上可知，当 R6＝10、R7＝248 时，延时 5ms，R6＝20、R7＝248 时， 延时 10ms,以此为基本的计时单位。如本实验要求 0.2 秒＝200ms， 10ms×R5＝200ms，则 R5＝20，延时子程序如下： DELAY: MOV R5,#20 D1: MOV R6,#20 D2: MOV R7,#248 DJNZ R7,$ DJNZ R6,D2 DJNZ R5,D1 RET（2）． 输出控制如图 1 所示，当 P1.0 端口输出高电平，即 P1.0＝1 时，根据发光二极管的单向导电性可知，这时发光二极管 L1 熄灭；当 P1.0 端口输出低电平，即 P1.0＝0 时，发光二极管 L1 亮；我们可以使用 SETB P1.0 指令使 P1.0端口输出高电平，使用 CLR P1.0 指令使 P1.0 端口输出低电平。5． 程序框图 如图 4.1.2 所示 3 图 4.1.26． 汇编源程序 ORG 0 START: CLR P1.0 LCALL DELAY SETB P1.0 LCALL DELAY LJMP START DELAY: MOV R5,#20 ;延时子程序，延时 0.2 秒 D1: MOV R6,#20 D2: MOV R7,#248 DJNZ R7,$ DJNZ R6,D2 DJNZ R5,D1 RET END7． C 语言源程序#include sbit L1=P1^0;void delay02s(void) //延时 0.2 秒子程序{unsigned char i,j,k;for(i=20;i>0;i--)for(j=20;j>0;j--)for(k=248;k>0;k--);}void main(void){while(1){L1=0;delay02s();4L1=1;delay02s();}}\\、')}!-！·*;…￥|&[:@[]{\:"…%：!>
