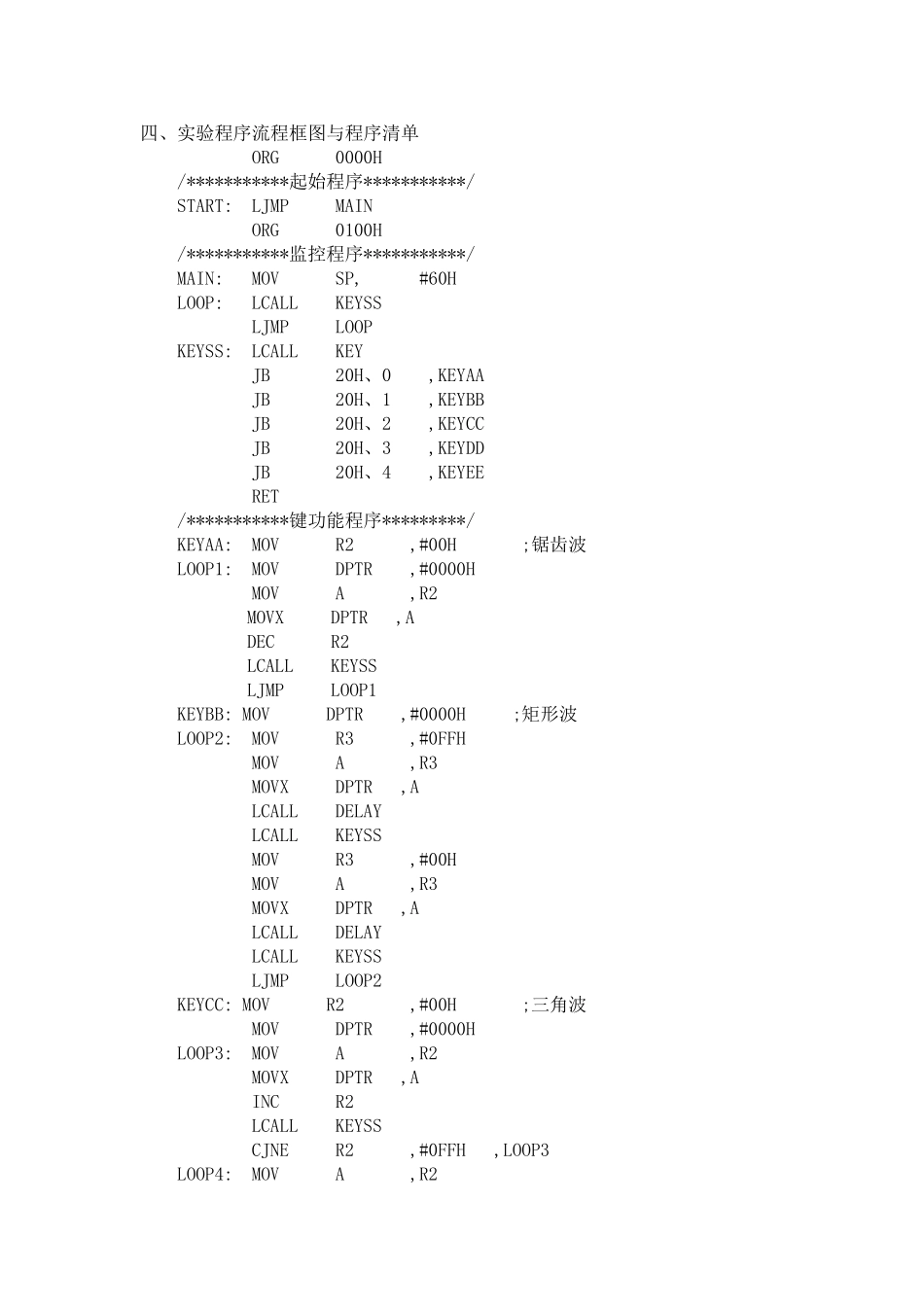

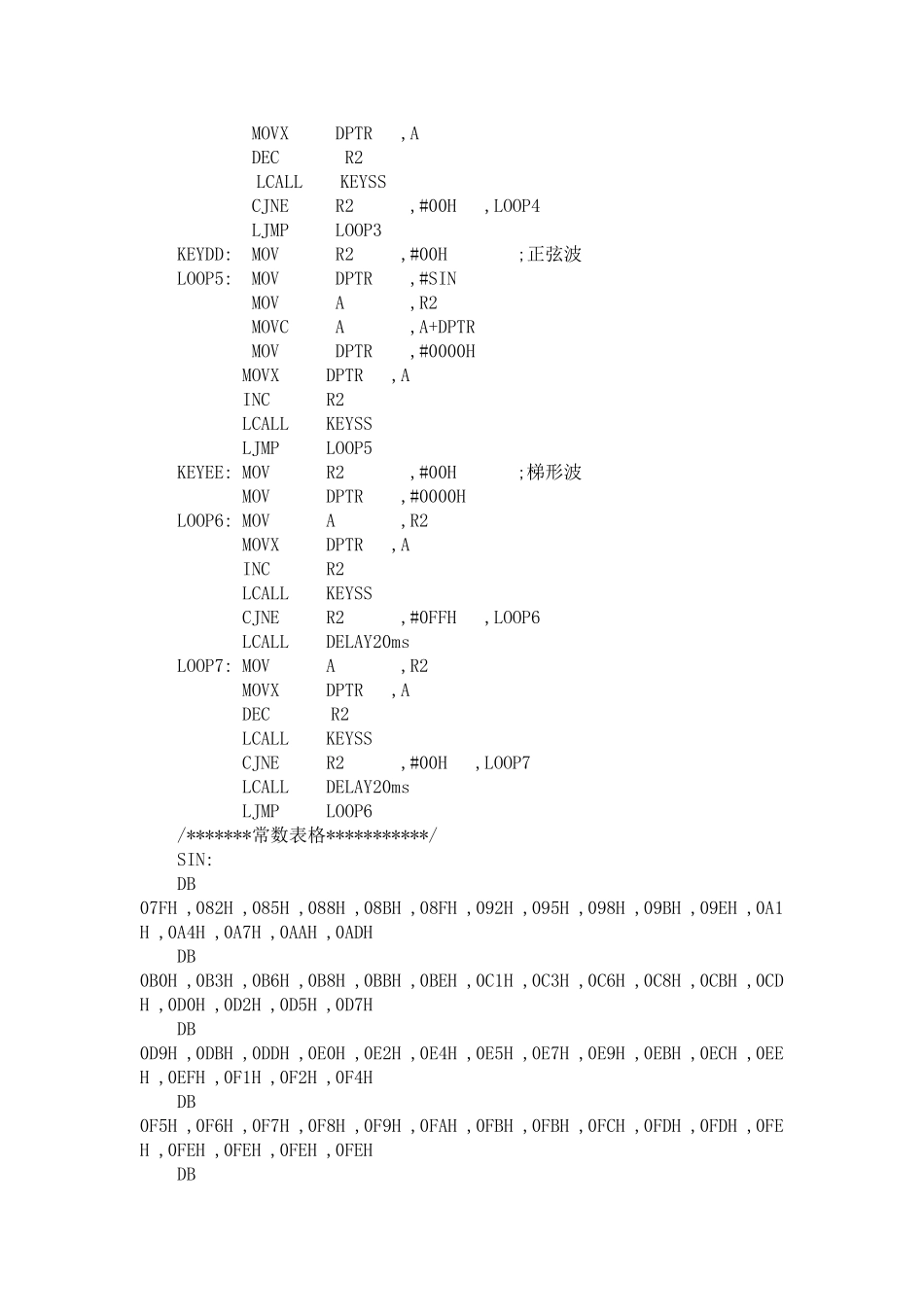

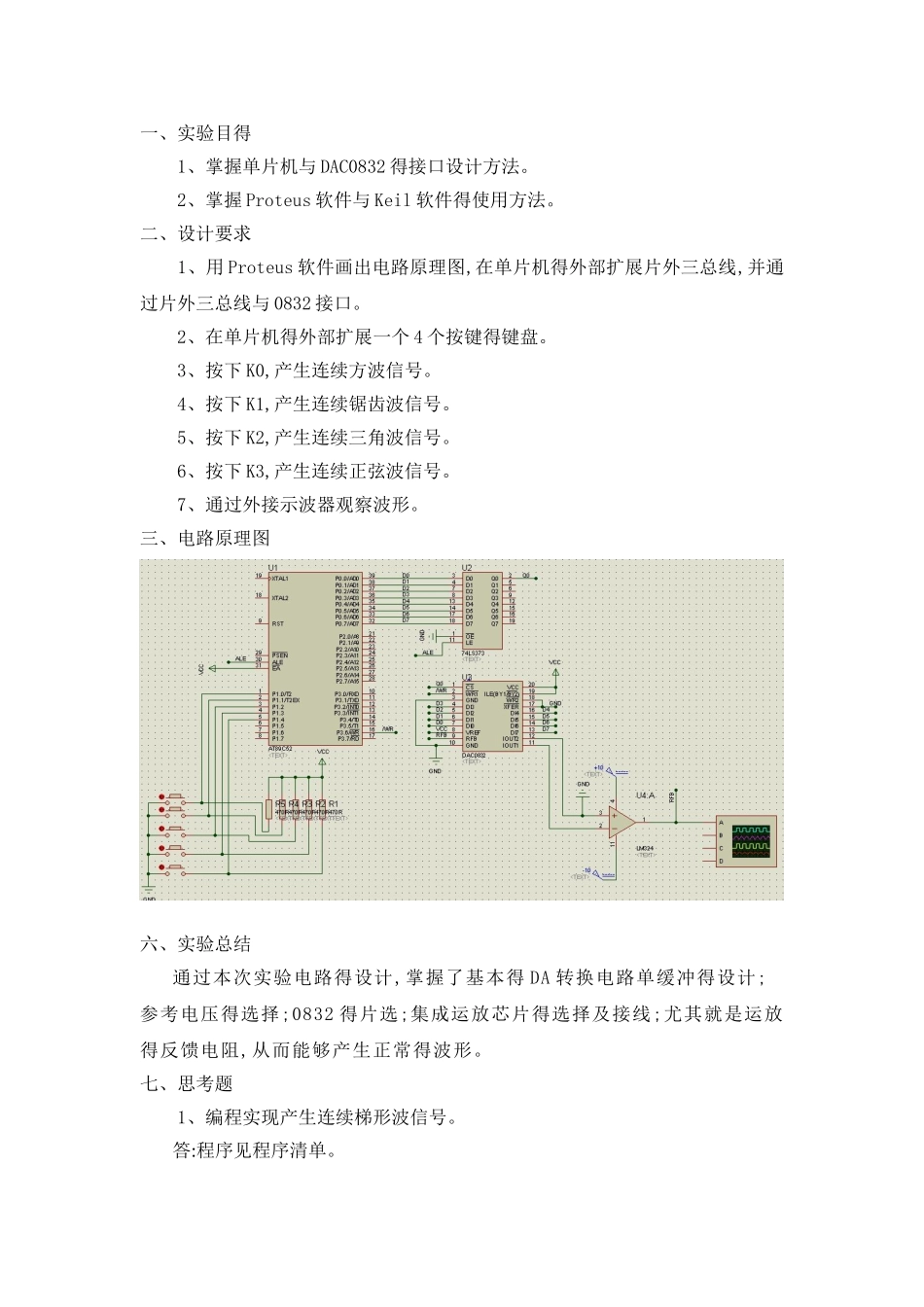

一、实验目得1、掌握单片机与 DAC0832 得接口设计方法。2、掌握 Proteus 软件与 Keil 软件得使用方法。二、设计要求 1、用 Proteus 软件画出电路原理图,在单片机得外部扩展片外三总线,并通过片外三总线与 0832 接口。 2、在单片机得外部扩展一个 4 个按键得键盘。 3、按下 K0,产生连续方波信号。 4、按下 K1,产生连续锯齿波信号。 5、按下 K2,产生连续三角波信号。 6、按下 K3,产生连续正弦波信号。 7、通过外接示波器观察波形。 三、电路原理图六、实验总结 通过本次实验电路得设计,掌握了基本得 DA 转换电路单缓冲得设计;参考电压得选择;0832 得片选;集成运放芯片得选择及接线;尤其就是运放得反馈电阻,从而能够产生正常得波形。七、思考题 1、编程实现产生连续梯形波信号。 答:程序见程序清单。四、实验程序流程框图与程序清单 ORG 0000H/***********起始程序***********/START: LJMP MAIN ORG 0100H/***********监控程序***********/MAIN: MOV SP, #60H LOOP: LCALL KEYSS LJMP LOOP KEYSS: LCALL KEY JB 20H、0 ,KEYAA JB 20H、1 ,KEYBB JB 20H、2 ,KEYCC JB 20H、3 ,KEYDD JB 20H、4 ,KEYEE RET/***********键功能程序*********/ KEYAA: MOV R2 ,#00H ;锯齿波 LOOP1: MOV DPTR ,#0000H MOV A ,R2 MOVX DPTR ,A DEC R2 LCALL KEYSS LJMP LOOP1KEYBB: MOV DPTR ,#0000H ;矩形波 LOOP2: MOV R3 ,#0FFH MOV A ,R3 MOVX DPTR ,A LCALL DELAY LCALL KEYSS MOV R3 ,#00H MOV A ,R3 MOVX DPTR ,A LCALL DELAY LCALL KEYSS LJMP LOOP2KEYCC: MOV R2 ,#00H ;三角波 MOV DPTR ,#0000HLOOP3: MOV A ,R2 MOVX DPTR ,A INC R2 LCALL KEYSS CJNE R2 ,#0FFH ,LOOP3LOOP4: MOV A ,R2 MOVX DPTR ,A DEC R2 LCALL KEYSS CJNE R2 ,#00H ,LOOP4 LJMP LOOP3 KEYDD: MOV R2,#00H ;正弦波 LOOP5: MOV DPTR ,#SIN MOV A ,R2 MOVC A ,A+DPTR MOV DPTR ,#0000H MOVX DPTR ,A INC R2 LCALL KEYSS LJMP LOOP5KEYEE: MOV R2 ,#00H ;梯形波 MOV DPTR ,#0000HLOOP6: MOV A ,R2 MOVX DPTR ,A INC R2 LCALL KEYSS CJNE R2 ,#0FFH ,LOOP6 LCALL DELAY20msLOOP7: MOV A ,R2 MOVX DPTR ,A DEC R2 LCALL KEYSS CJNE R2 ,#00H ,LOOP7 LCALL DELAY20m...
