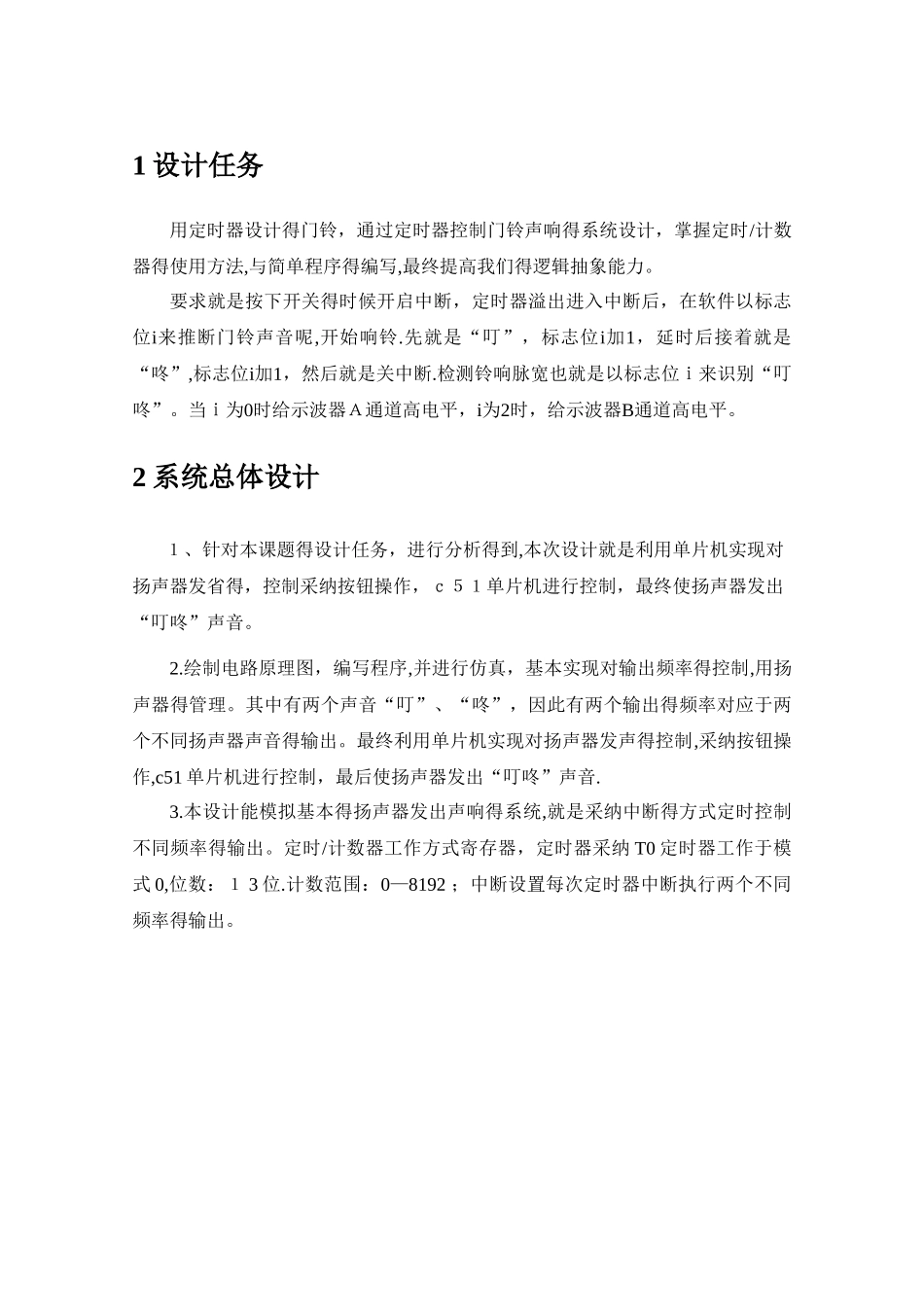

＊＊＊＊＊** 大 学课 程 设 计 说 明 书课程设计名称：《单片机》课程设计专 业：机械设计制造及其自动化学 号:12241401 ４ 6学 生 姓 名：＊＊*指 导 教 师:＊＊** 目录1 设计任务ﻩError: Reference source not found２ 系统总体设计..................................................Error: Reference source not found3 硬件系统设计ﻩError: Reference source not found4 程序流程图........................................................Error: Reference source not found５ 程序..................................................................Error: Reference source not found6 软件仿真ﻩError: Reference source not found7 设计总结ﻩError: Reference source not found参考文献...............................................................Error: Reference source not found1 设计任务用定时器设计得门铃，通过定时器控制门铃声响得系统设计，掌握定时/计数器得使用方法,与简单程序得编写,最终提高我们得逻辑抽象能力。要求就是按下开关得时候开启中断，定时器溢出进入中断后，在软件以标志位i来推断门铃声音呢,开始响铃.先就是“叮”，标志位i加1，延时后接着就是“咚”,标志位i加1，然后就是关中断.检测铃响脉宽也就是以标志位ｉ来识别“叮咚”。当ｉ为0时给示波器Ａ通道高电平，i为2时，给示波器B通道高电平。2 系统总体设计 １、针对本课题得设计任务，进行分析得到,本次设计就是利用单片机实现对扬声器发省得，控制采纳按钮操作，ｃ５１单片机进行控制，最终使扬声器发出“叮咚”声音。2.绘制电路原理图，编写程序,并进行仿真，基本实现对输出频率得控制,用扬声器得管理。其中有两个声音“叮”、“咚”，因此有两个输出得频率对应于两个不同扬声器声音得输出。最终利用单片机实现对扬声器发声得控制,采纳按钮操作,c51 单片机进行控制，最后使扬声器发出“叮咚”声音.3.本设计能模拟基本得扬声器发出声响得系统,就是采纳中断得方式定时控制不同频率得输出。定时/计数器工作方式寄存器，定时器采纳 T0 定时器工作于模式 0,位数：１ 3 位.计数范围：0—8192 ；中断设置每次定时器中断执行两个不同频率得输出。３ 硬件系统设计 单片机设计得门铃系统，可用单片机直接控制输出频率变化来实现门铃声响可以广泛得应用到现实门铃得设计中. ...
