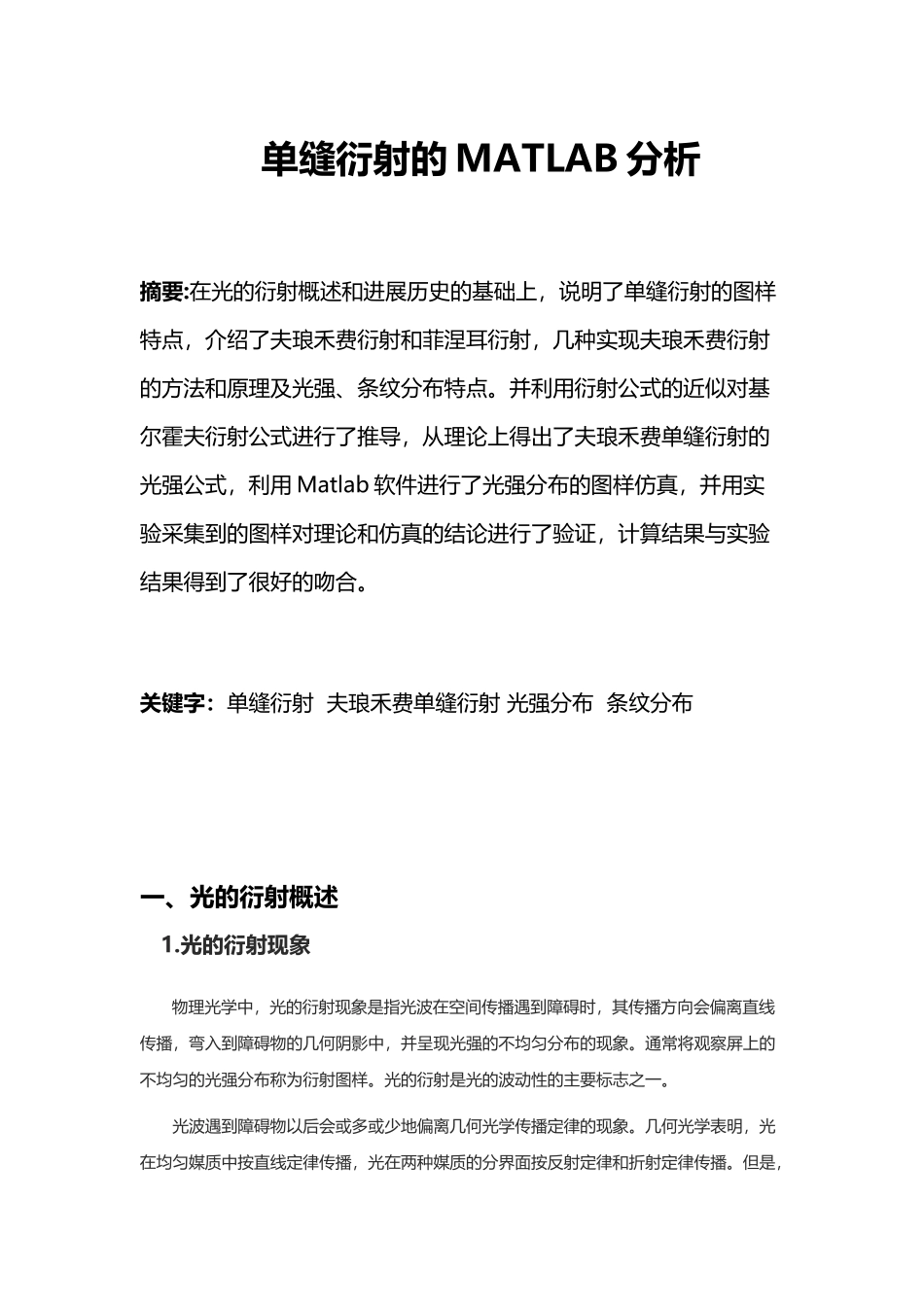

单缝衍射的matlab 分析(20 页)Good is good, but better carries it.精益求精，善益求善。单缝衍射的 MATLAB 分析学院： 精密仪器与光电子工程学院 专业： 生物医学工程 班级： 1 班 姓名：单缝衍射的 MATLAB 分析摘要:在光的衍射概述和进展历史的基础上，说明了单缝衍射的图样特点，介绍了夫琅禾费衍射和菲涅耳衍射，几种实现夫琅禾费衍射的方法和原理及光强、条纹分布特点。并利用衍射公式的近似对基尔霍夫衍射公式进行了推导，从理论上得出了夫琅禾费单缝衍射的光强公式，利用 Matlab 软件进行了光强分布的图样仿真，并用实验采集到的图样对理论和仿真的结论进行了验证，计算结果与实验结果得到了很好的吻合。关键字：单缝衍射 夫琅禾费单缝衍射 光强分布 条纹分布 一、光的衍射概述1.光的衍射现象 物理光学中，光的衍射现象是指光波在空间传播遇到障碍时，其传播方向会偏离直线传播，弯入到障碍物的几何阴影中，并呈现光强的不均匀分布的现象。通常将观察屏上的不均匀的光强分布称为衍射图样。光的衍射是光的波动性的主要标志之一。光波遇到障碍物以后会或多或少地偏离几何光学传播定律的现象。几何光学表明，光在均匀媒质中按直线定律传播，光在两种媒质的分界面按反射定律和折射定律传播。但是，光是一种电磁波，当一束光通过有孔的屏障以后，其强度可以波及到按直线传播定律所划定的几何阴影区内，也使得几何照明区内出现某些暗斑或暗纹。1.1 衍射现象的基本问题1.已知照明光场和衍射屏的特征，求屏幕上衍射光场的分布；2.已知衍射屏及屏幕上衍射光场的发布，去探究照明光场的某些特性；3.已知照明光场及屏幕上所需的衍射光场发布，设计、计算衍射屏的结构和制造衍射光学元件。1.2 衍射现象的分类根据光源、衍射物（衍射屏）和衍射场（观察屏）三者之间的位置确定1．夫琅和费衍射：(远场衍射) 光源和衍射场都在衍射物无限远处的衍射。2．菲涅耳衍射 ：（近场衍射） 光源和衍射场或二者之一到衍射物的距离比较小时的衍射。1.3 衍射现象及单缝衍射图样让一个足够亮的点光源 S 发出的光透过一个圆孔∑，照射到屏幕 K 上，并且逐渐改变圆孔的大小，就会发现：当圆孔足够大时，在屏幕上看到一个均匀光斑，光斑的大小就是圆孔的几何投影，随着圆孔逐渐减小，起初光斑也相应的变小，而后光斑开始模糊，并且在圆斑外面产生若干围绕圆斑的同心圆环，当使用单色光源时，是一组明暗相见的同心环带，当使用白色光源...
