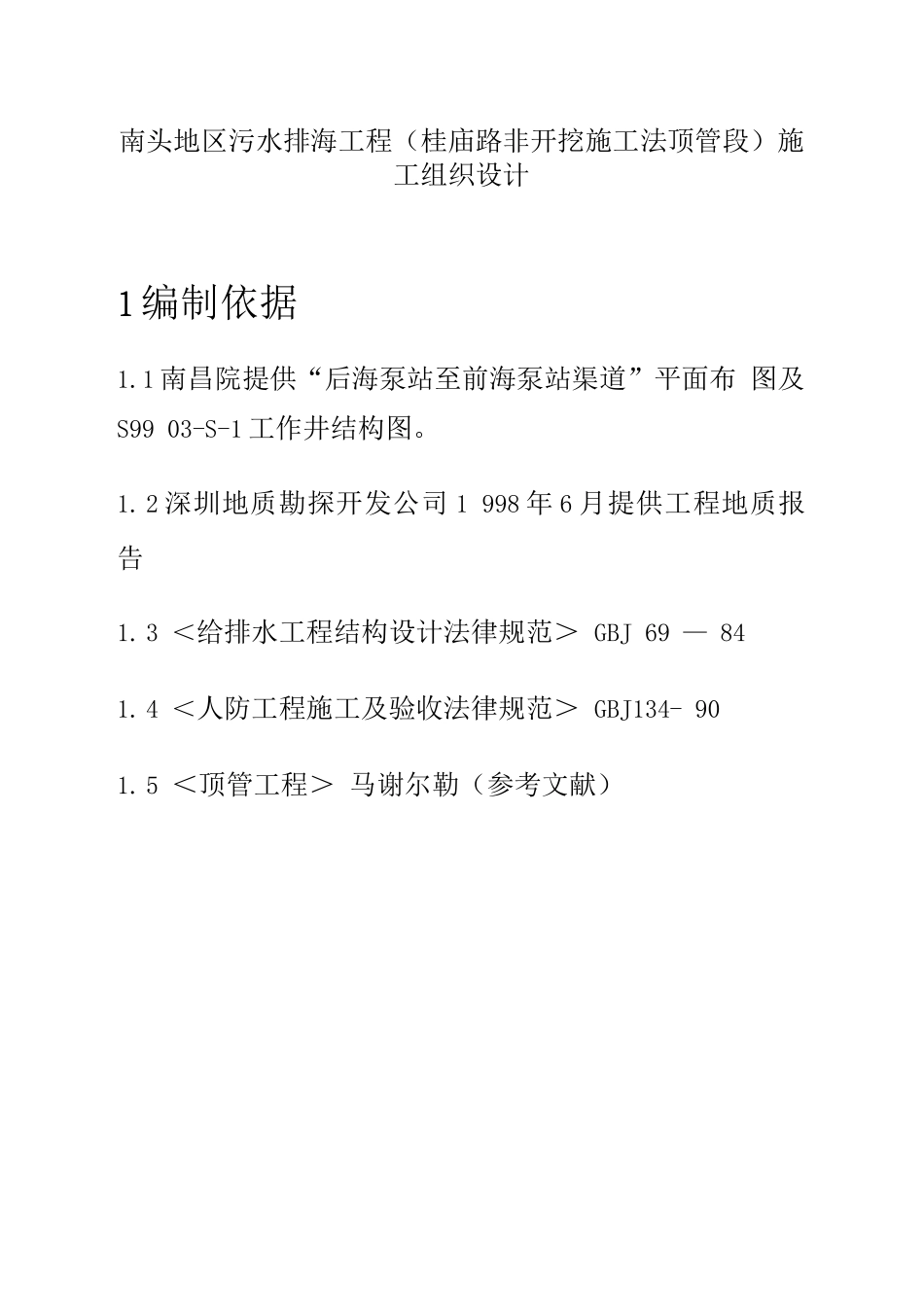

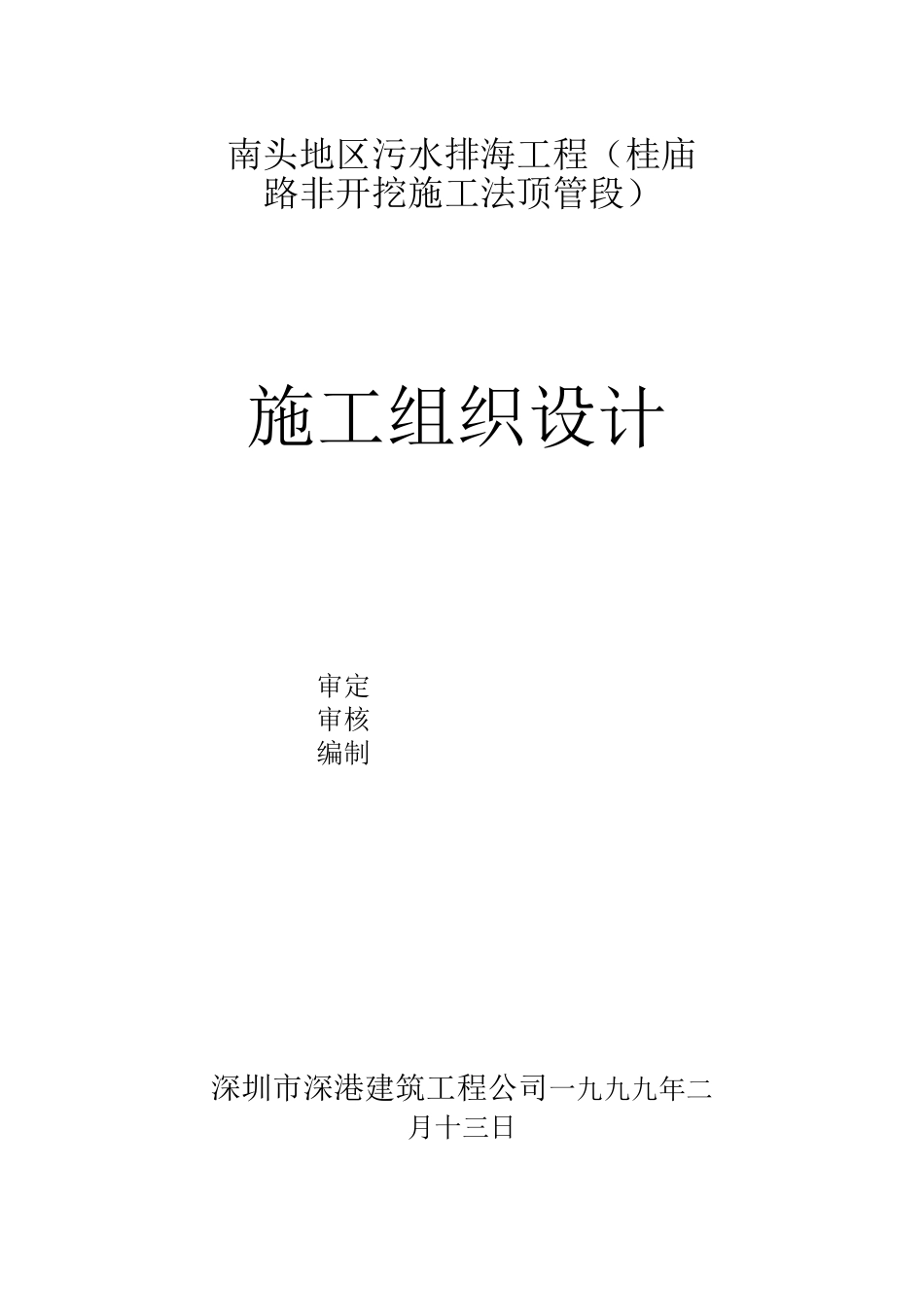

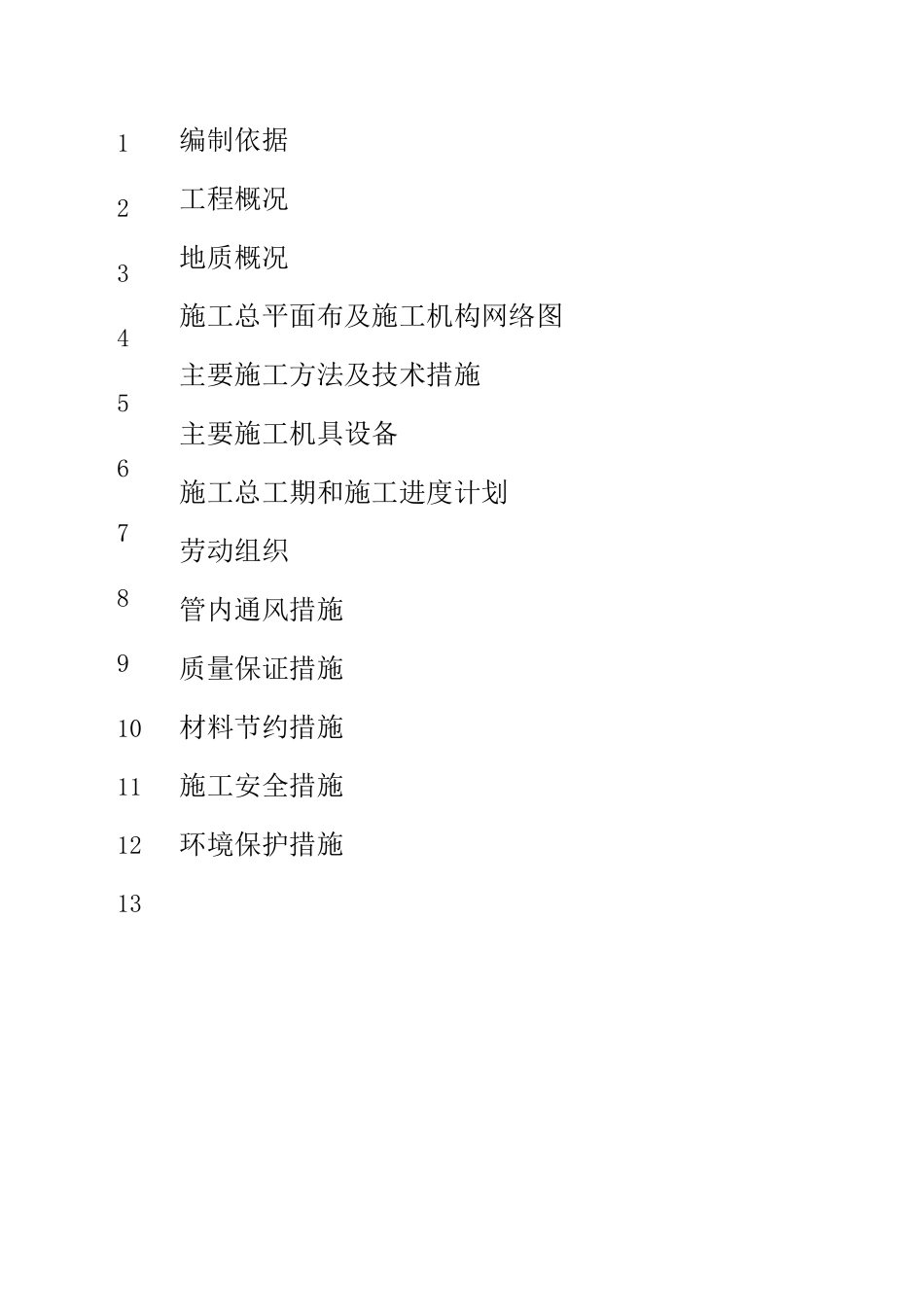

南头地区污水排海工程（桂庙路非开挖施工法顶管段）施工组织设计审定审核编制深圳市深港建筑工程公司一九九九年二月十三日编制依据工程概况地质概况施工总平面布及施工机构网络图主要施工方法及技术措施主要施工机具设备施工总工期和施工进度计划劳动组织管内通风措施质量保证措施材料节约措施施工安全措施环境保护措施12345678910111213南头地区污水排海工程（桂庙路非开挖施工法顶管段）施工组织设计1 编制依据1.1 南昌院提供“后海泵站至前海泵站渠道”平面布 图及S99 03-S-1 工作井结构图。1. 2 深圳地质勘探开发公司 1 998 年 6 月提供工程地质报 告1. 3 ＜给排水工程结构设计法律规范＞ GBJ 69 — 841. 4 ＜人防工程施工及验收法律规范＞ GBJ134- 901. 5 ＜顶管工程＞ 马谢尔勒（参考文献）2 工程概况2. 1 深圳市南头地区污水排海工程桂庙路段，自坐标点 X= 1 78 31.O5 8; Y=1 0 09 01.89 3 （X1 3 检查井）至坐标 X =1 776 0.67 0; Y=1 01 069. 862 （ X1 0）检查井）区段全长 26 0. 568 m,因场地受一条平行走向的① 6 供水管限制, 不能开槽施工，经深圳市土地投资开发中心与市给排水 工程建设指挥部讨论确定。原设计现浇砼箱涵修改为由 X13- X12 采纳 D24 钢管非开挖法顶进施工，长度 86.3m;由 X12- X10 采纳 D22 砼管非开挖法顶进施 工，长度 1 74.565m,顶管埋深为 6.5 — 8. 0 米。2. 2 根据 S9903-S-1 结构图设计要求，管道平面走向基 本直线，设两座顶管工作井。设于 X11 和 X13 位,工 作井分别由 X13 向 X12 及由 X10 向 X10 和 X12 双向顶进；2. 3 钢管内径 D24mm,砼管道内径 DN22mm,纵坡 0.0272 %,沿程共设 4 座污水检查井，2. 4 项管纵轴沿程穿越透水性极强的粗砾砂层。且邻近 地下管网密集,施工应考虑采纳泥水平衡顶管机施工、 避开地下水下降及粗砾砂流失引起的地面沉降。3 地质概况根据深圳市地质勘探开发公司 1 998 年 6 月提供《后海 泵站至前海泵站渠道工程地质报告》显示，场区自上而 下地层为：人工填土：由粉质粘土、石英砂、建筑垃圾 等组成。松散厚 0. 5-4. 4m.3. 1 耕植土：灰黑色粉土，湿、软至可塑.3. 2 淤泥：黑色、灰黑色，饱水、软塑一流塑。含有机 质.呈透镜分布、厚 1.0—4. 8m。3. 3 粗砾砂：灰黄色，灰白色、松散一稍密，厚 0・6 一17 m。分布于场区周围。3. 4...
