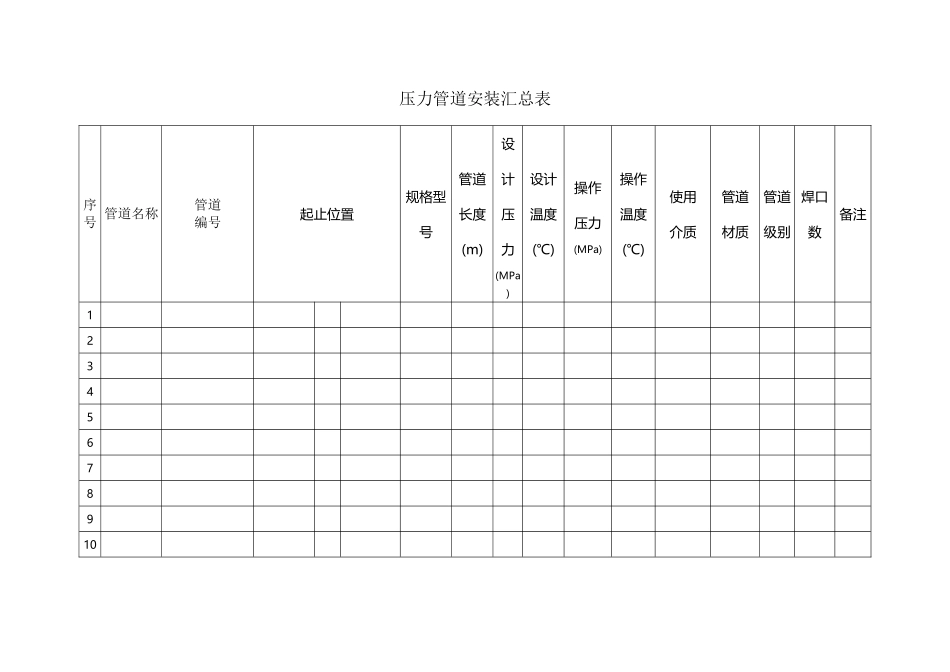

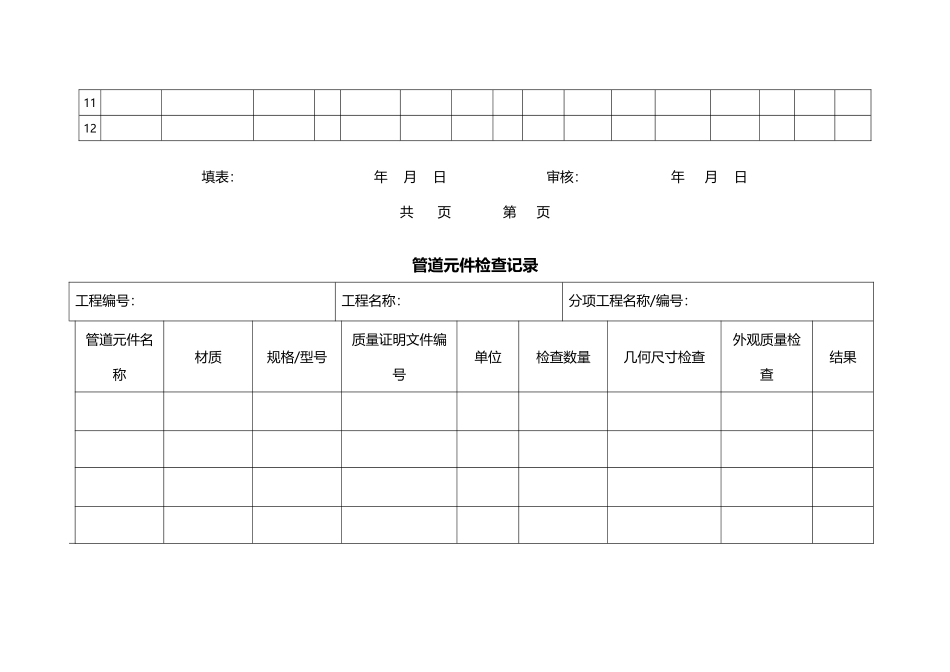

压力管道安装汇总表序号 管道名称管道编号起止位置规格型号管道长度(m)设计压力(MPa)设计温度(℃)操作压力(MPa)操作温度(℃)使用介质管道材质管道级别焊口数备注123456789101112填表： 年 月 日 审核： 年 月 日共 页 第 页管道元件检查记录工程编号：工程名称：分项工程名称/编号：管道元件名称材质规格/型号质量证明文件编号单位检查数量几何尺寸检查外观质量检查结果责任工程师：质量检查员：检查人：阀门试验记录工程编号：工程名称：分项工程名称/编号：名称型号/规格数量公称压力压力试验密封试验上密封试验实验结果 责任工程师： 质量检查员： 试验人员： 年 月 日管道弯管加工记录工程编号：工程名称：分项工程名称/编号：管线号弯管编号材质规格弯曲半径角度或尺寸偏差圆度褶皱高度弯管厚度热处理温度硬度值HB无损检测结果简图及说明： 责任工程师： 质量检查员： 试验人员： 年 月 日管道热处理报告工程编号：工程名称：分项工程名称/ 编号：管线号材质规格焊材牌号焊缝号（管件号）升温速率（℃/h ）热处理温度（℃）恒温时间（h ）降温速率（℃/h ）备注热电偶布置方式：热处理曲线示意图：（附：热处理自动记录曲线） 责任工程师：质量检查员： 操作人： 年月日管道焊接检查记录工程编号：工程名称：分项工程名称/编号：管线号无损检测方法无损检测比例焊缝编号接头类型管道材质管道规格固定或转动焊口焊接方法焊接材料牌号/规格预热温度层间温度后热温度/时间焊工姓名/代号施焊日期外观质量检查结果无损检测结果 责任工程师：质量检查员：试验人员： 年 月 日管道安装记录工程编号：工程名称：分项工程名称/编号：序号管线编号管道材质管道规格焊接连接法兰连接其他连
