压电陶瓷及其应用VIP专享

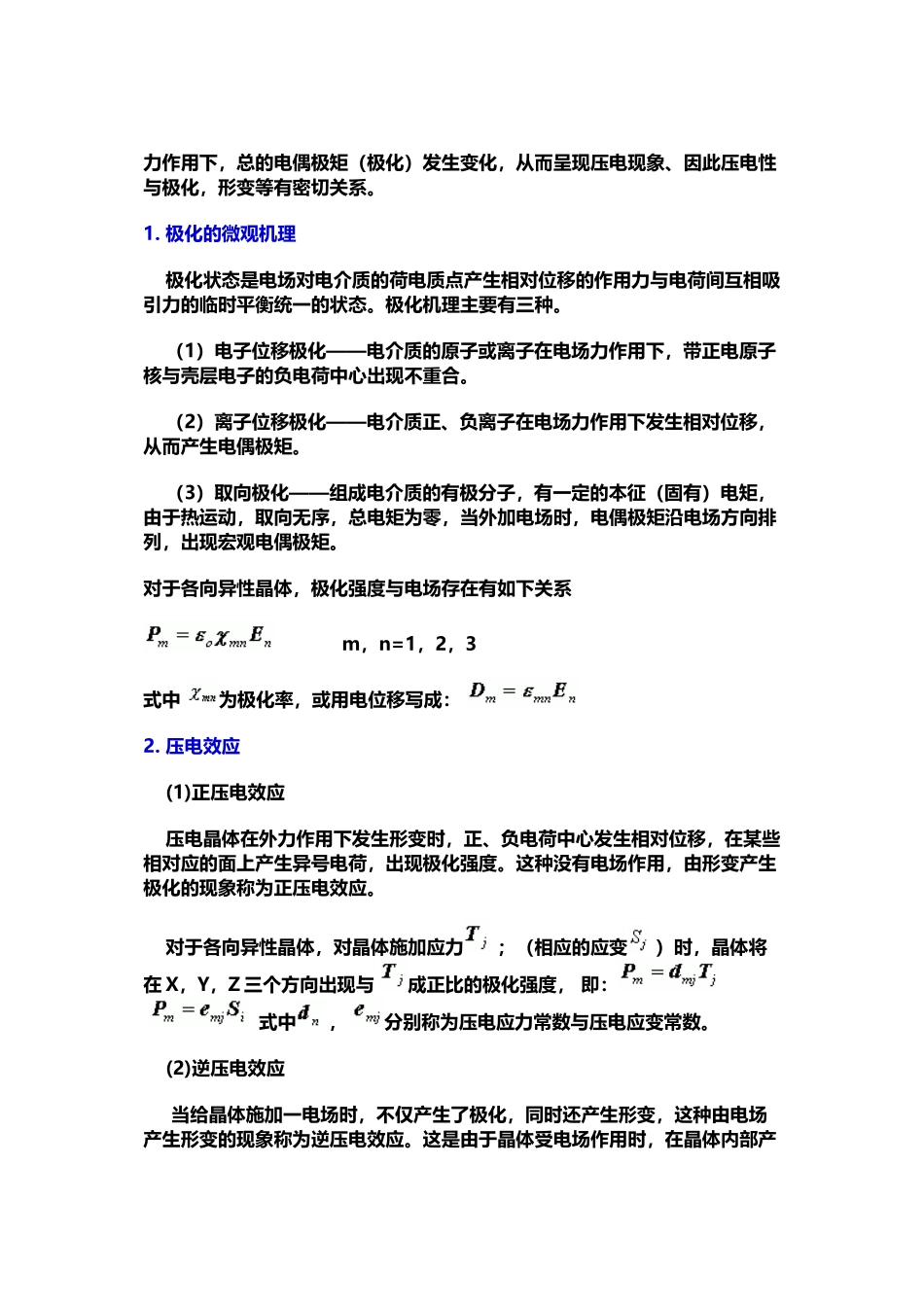

压电陶瓷及其应用(10 页)Good is good, but better carries it.精益求精，善益求善。压电陶瓷及其应用一. 概述 压电陶瓷是一种具有压电效应的多晶体，由于它的生产工艺与陶瓷的生产工艺相似（原料粉碎、成型、高温烧结）因而得名。 某些各向异性的晶体，在机械力作用下，产生形变，使带电粒子发生相对位移，从而在晶体表面出现正负束缚电荷，这种现象称为压电效应。晶体的这种性质称为压电性。压电性是 J·居里和 P·居里兄弟于 1880 年发现的。几个月后他们又用实验验证了逆压电效应、即给晶体施加电压时，晶体会产生几何形变。 1940 年以前，只知道有两类铁电体（在某温度范围内不仅具有自发极化，而且自发极化强度的发向能因外场强作用而重新取向的晶体）：一类是罗息盐和某些关系密切的酒石酸盐；一类是磷酸二氢钾盐和它的同品型物。前者在常温下有压电性，技术上有使用价值，但有易溶解的缺点；后者要在低温（低于—14 C）下才有压电性，工程使用价值不大。 1942-1945 年间发现钛酸钡（BaTiO ）具有异常高的介电常数，不久又发现它具有压电性，BaTi O 压电陶瓷的发现是压电材料的一个飞跃。这以前只有压电单晶材料，此后出现了压电多晶材料——压电陶瓷，并获得广泛应用。1947 年美国用 BaTiO 陶瓷制造留声机用拾音器，日本比美国晚用两年。BaTiO 存在压电性比罗息盐弱和压电性随温度变化比石英晶体大的缺点。 1954 年美国 B·贾菲等人发现了压电 PbZrO -PbTiO (PZT)固溶体系统，这是一个划时代大事，使在 BaTiO 时代不能制作的器件成为可能。此后又研制出 PLZT 透明压电陶瓷，使压电陶瓷的应用扩展到光学领域。 迄今，压电陶瓷的应用，上至宇宙开发，下至家庭生活极其广泛。 我国对压电陶瓷的讨论始于五十年代末期，比国外晚 10 年左右，目前在压电陶瓷的试制、工业生产等方面都已有相当雄厚力量，有不少材料已达到或接近国际水平。二. 压电陶瓷压电性的物理机制 压电陶瓷是一种多晶体，它的压电性可由晶体的压电性来解释，晶体在机械力作用下，总的电偶极矩（极化）发生变化，从而呈现压电现象、因此压电性与极化，形变等有密切关系。 1. 极化的微观机理 极化状态是电场对电介质的荷电质点产生相对位移的作用力与电荷间互相吸引力的临时平衡统一的状态。极化机理主要有三种。 （1）电子位移极化——电介质的原子或离子在电场力作用下，带正电原子核与壳层电子的负电荷中心出现不重合。 （2...
