双排落地式脚手架施工及方案

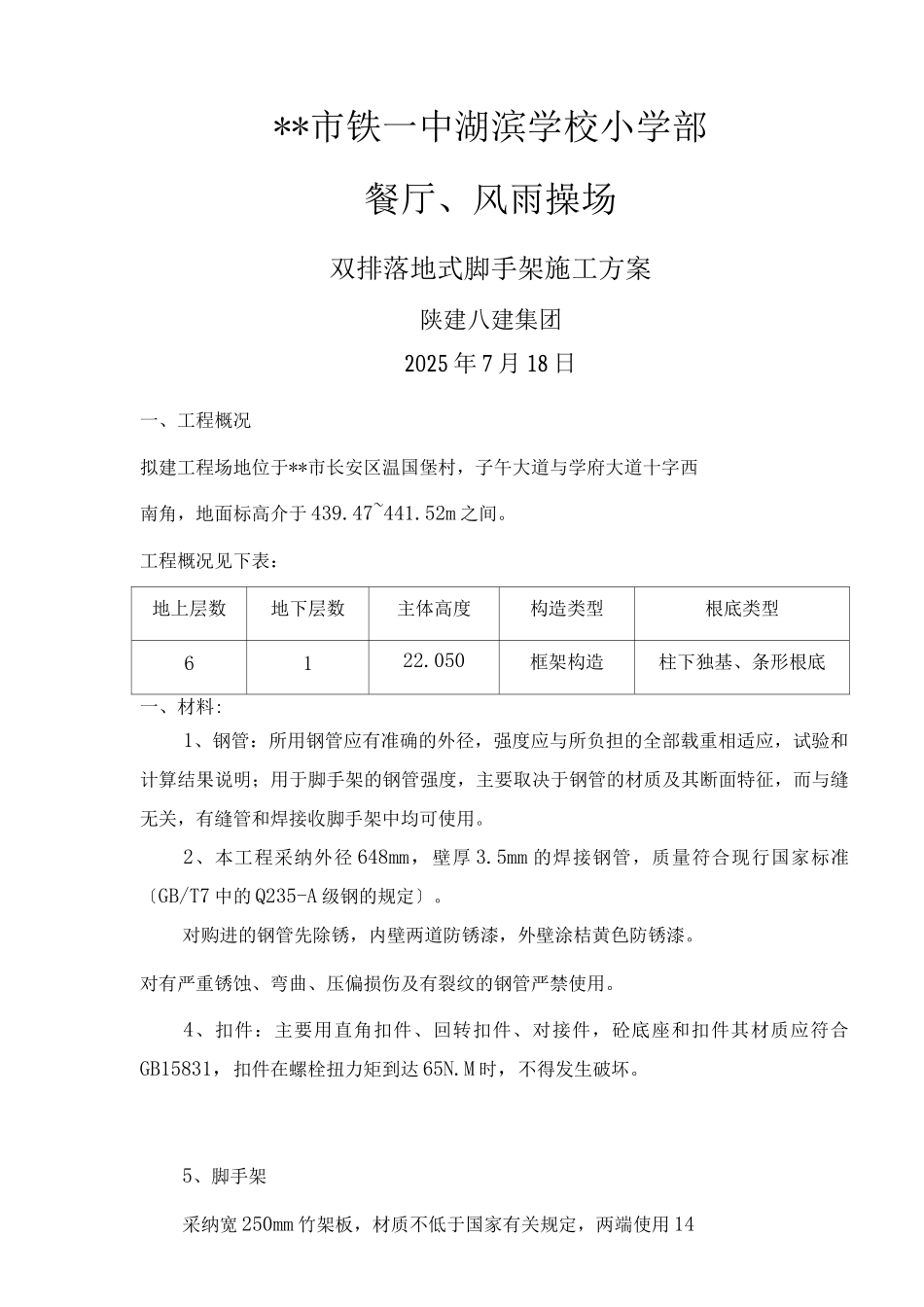

**市铁一中湖滨学校小学部餐厅、风雨操场双排落地式脚手架施工方案陕建八建集团2025 年 7 月 18 日一、工程概况拟建工程场地位于**市长安区温国堡村，子午大道与学府大道十字西南角，地面标高介于 439.47~441.52m 之间。工程概况见下表：地上层数地下层数主体高度构造类型根底类型6122.050框架构造柱下独基、条形根底一、材料:1、钢管：所用钢管应有准确的外径，强度应与所负担的全部载重相适应，试验和计算结果说明；用于脚手架的钢管强度，主要取决于钢管的材质及其断面特征，而与缝无关，有缝管和焊接收脚手架中均可使用。2、本工程采纳外径 648mm，壁厚 3.5mm 的焊接钢管，质量符合现行国家标准〔GB/T7 中的 Q235-A 级钢的规定〕。对购进的钢管先除锈，内壁两道防锈漆，外壁涂桔黄色防锈漆。对有严重锈蚀、弯曲、压偏损伤及有裂纹的钢管严禁使用。4、扣件：主要用直角扣件、回转扣件、对接件，砼底座和扣件其材质应符合GB15831，扣件在螺栓扭力矩到达 65N.M 时，不得发生破坏。5、脚手架采纳宽 250mm 竹架板，材质不低于国家有关规定，两端使用 14号镀锌铁丝捆紧。4、平安网采纳绿色 2 0 目〔1mm x 1mm〕宽 1.8m 密目网，其性能要符合国家规定和冲韧性试验规定。二、扣件式钢管外脚手架的搭设：1、脚手架的搭设方法本工程餐厅、风雨操场主体构造施工采纳双排落地式外脚手架，架体总高 9 m〔16 步〕餐厅从-8.72m 开场，风雨操场从-8.72m 开场搭设落地架体，搭设立杆纵向间距1.2 — 1.5m,横向间距 0.9~1m,大横杆步距 1.6m~1.8m ［外侧每步中间加腰杆〕内外侧立杆在灰土地基上，并垫 30 木板，并满设纵横扫地杆。2、脚手架搭设考前须知：脚手架搭设中，各杆件的间距和布置应按构造方案所规定的事项搭设，不得任意扩大间距，立杆安装要求垂直，立杆对垂直轴线的偏差不得大于 1mm。相邻两根立杆的接头应错开一步,且间距不小于 5mm,以保持脚手架的整体性.三、纵向水平杆、横向水平杆、脚手板1、水平杆的构造应符合以下规定：〔1〕纵向水平杆设置在立杆内侧，其长度不小于 3 跨。〔2〕纵向水平杆接长采纳对接件连接，对接搭接应符合以下规定：① 纵向水平杆的对接扣件应交织布置：两根相邻纵向水平杆的接头不得设置在同步或同跨内；不同步或不同跨两个邻接头在水平方向错开的距离不应小于 5mm;各接头中心至最近主节点的距离不大于纵距的 1/3。② 脚手板使用竹片串片脚手板，纵向水平杆应作为横向水平的...
