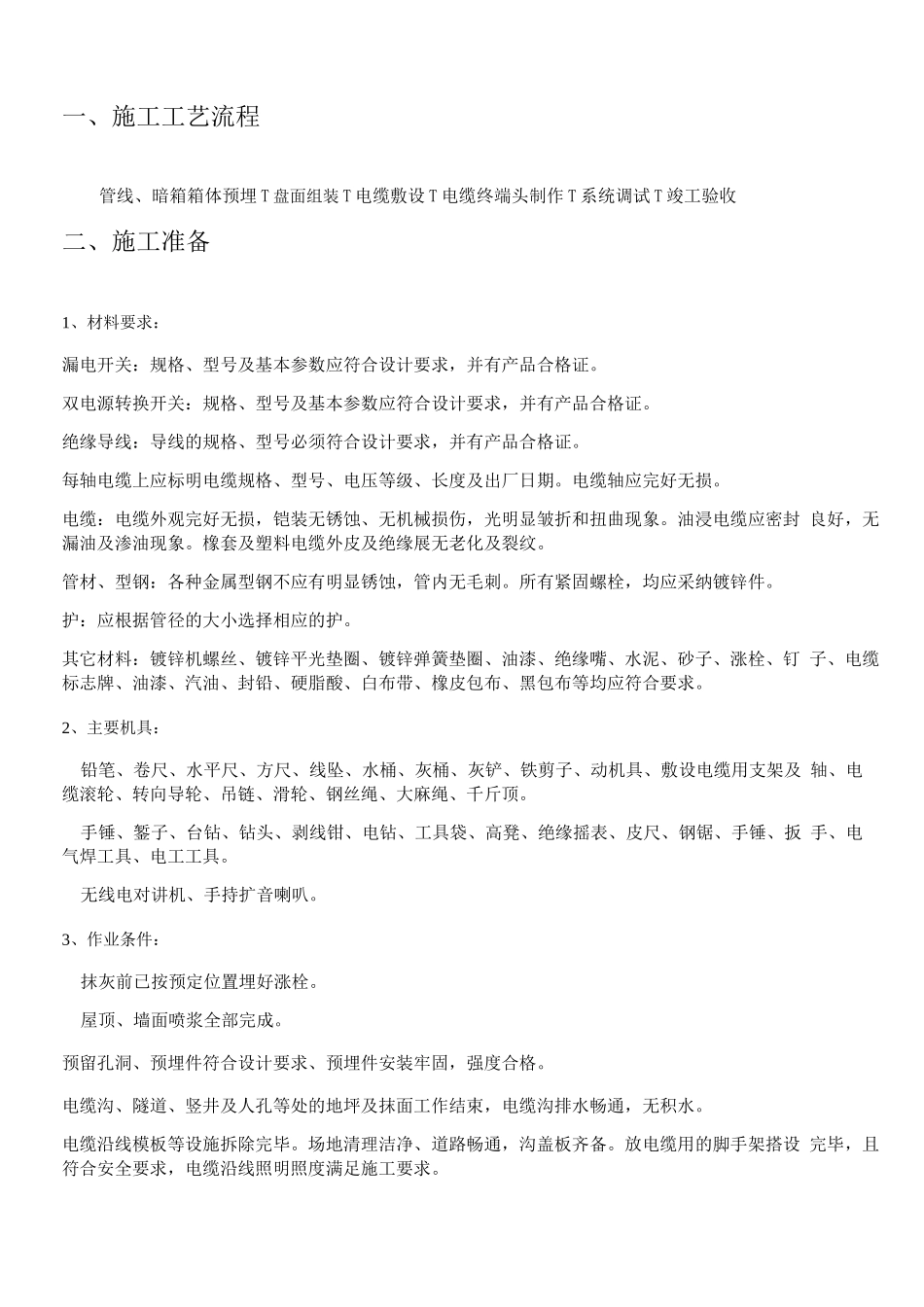

一、施工工艺流程管线、暗箱箱体预埋 T 盘面组装 T 电缆敷设 T 电缆终端头制作 T 系统调试 T 竣工验收二、施工准备1、材料要求：漏电开关：规格、型号及基本参数应符合设计要求，并有产品合格证。双电源转换开关：规格、型号及基本参数应符合设计要求，并有产品合格证。绝缘导线：导线的规格、型号必须符合设计要求，并有产品合格证。每轴电缆上应标明电缆规格、型号、电压等级、长度及出厂日期。电缆轴应完好无损。电缆：电缆外观完好无损，铠装无锈蚀、无机械损伤，光明显皱折和扭曲现象。油浸电缆应密封 良好，无漏油及渗油现象。橡套及塑料电缆外皮及绝缘展无老化及裂纹。管材、型钢：各种金属型钢不应有明显锈蚀，管内无毛刺。所有紧固螺栓，均应采纳镀锌件。护：应根据管径的大小选择相应的护。其它材料：镀锌机螺丝、镀锌平光垫圈、镀锌弹簧垫圈、油漆、绝缘嘴、水泥、砂子、涨栓、钉 子、电缆标志牌、油漆、汽油、封铅、硬脂酸、白布带、橡皮包布、黑包布等均应符合要求。2、主要机具：铅笔、卷尺、水平尺、方尺、线坠、水桶、灰桶、灰铲、铁剪子、动机具、敷设电缆用支架及 轴、电缆滚轮、转向导轮、吊链、滑轮、钢丝绳、大麻绳、千斤顶。手锤、錾子、台钻、钻头、剥线钳、电钻、工具袋、高凳、绝缘摇表、皮尺、钢锯、手锤、扳 手、电气焊工具、电工工具。无线电对讲机、手持扩音喇叭。3、作业条件：抹灰前已按预定位置埋好涨栓。屋顶、墙面喷浆全部完成。预留孔洞、预埋件符合设计要求、预埋件安装牢固，强度合格。电缆沟、隧道、竖井及人孔等处的地坪及抹面工作结束，电缆沟排水畅通，无积水。电缆沿线模板等设施拆除完毕。场地清理洁净、道路畅通，沟盖板齐备。放电缆用的脚手架搭设 完毕，且符合安全要求，电缆沿线照明照度满足施工要求。可以编辑的 word 文档直埋电缆沟按图挖好，电缆井砌砖抹灰完毕，底砂铺完，并清除沟内杂物。盖板及砂子运至沟旁。设备安装应具备下列条件变配电室内全部电气设备及用电设备配电箱柜安装完毕。电缆桥架、电缆托盘、电缆支架及电线过管、保护管安装完毕，并检验合格。三、施工工艺（一）、配电箱安装工艺1、配电箱（盘）安装要求：配电箱（盘）应安装在安全、干燥、易操作的场所。配电箱（盘）安装时，其底距地一般为 1.5m；明装时底距地 1.2m；明装电度表板底距地不得小于 1.8m。在同一建筑物内，同类盘的 高度应一致，允许偏差为 10mm。安装配电箱（盘）所需的木砖及铁件等...
