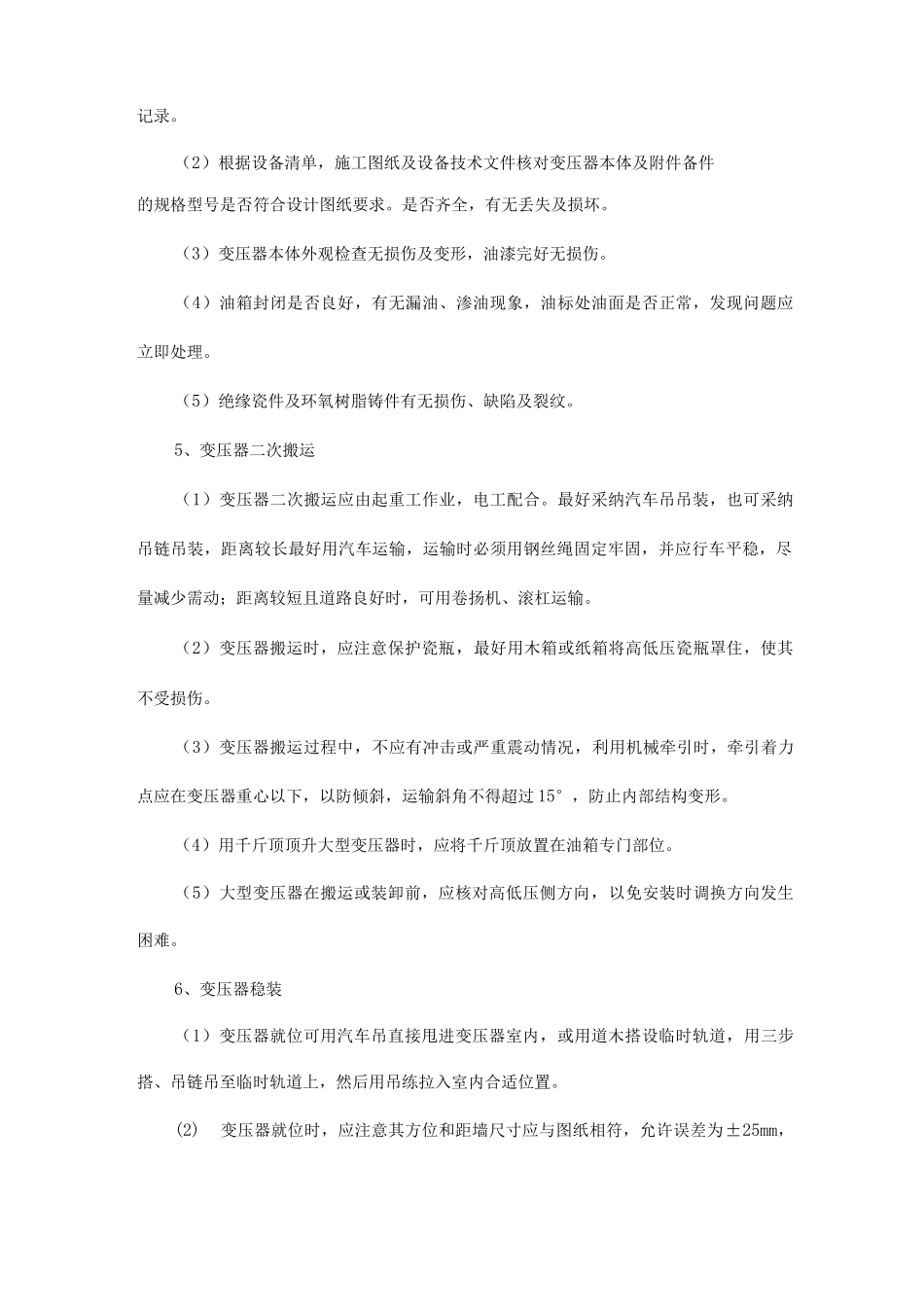

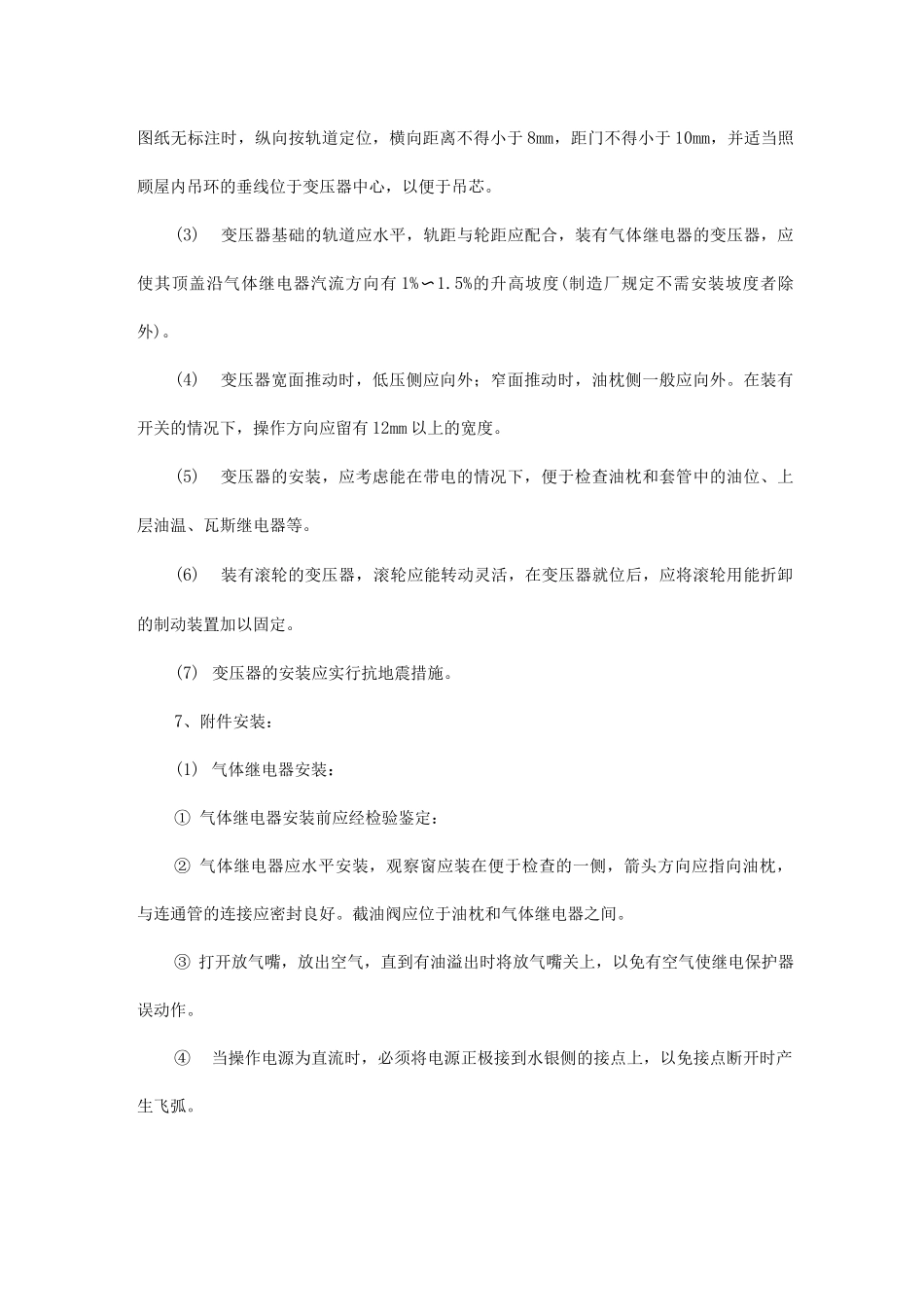

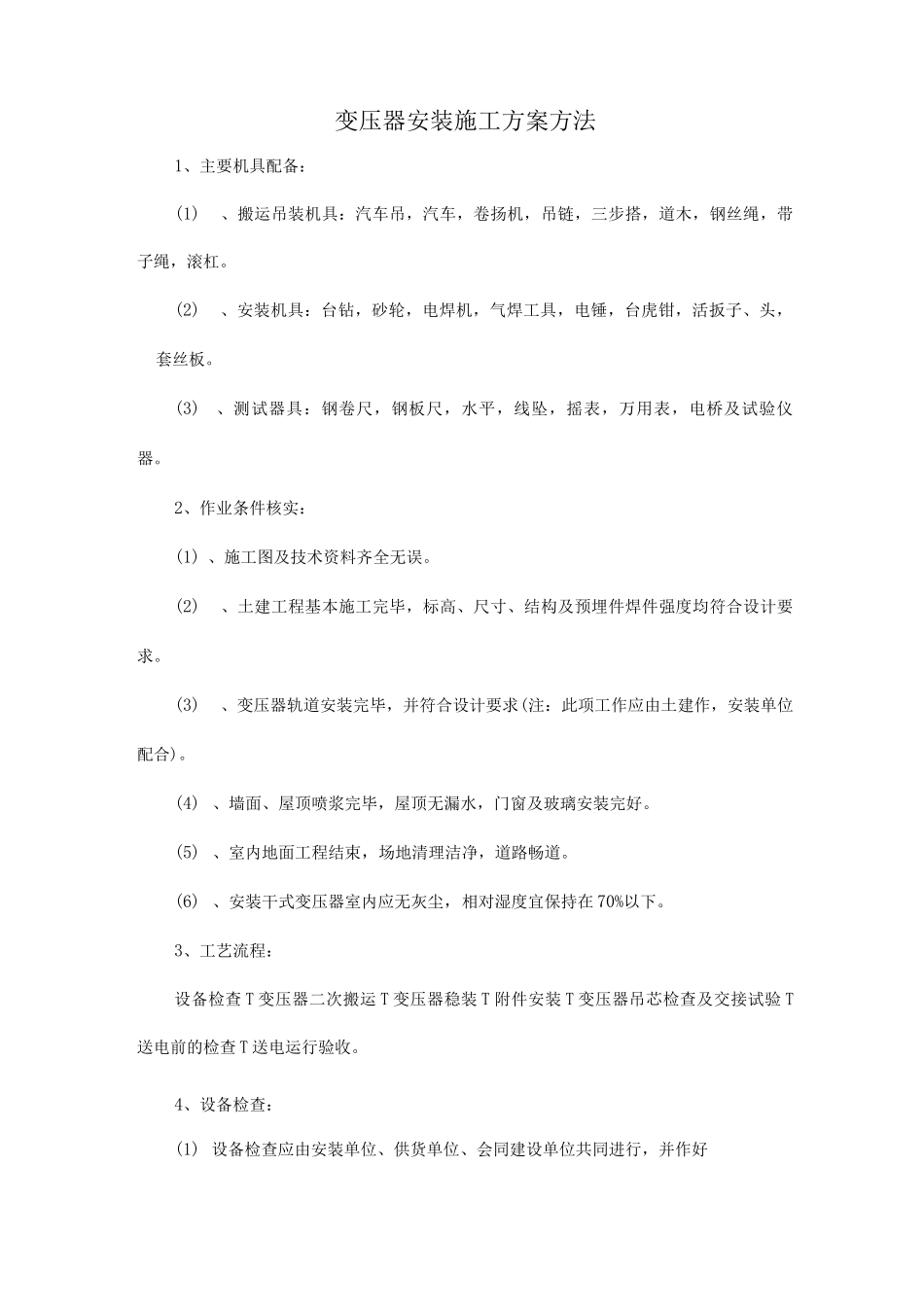

变压器安装施工方案方法1、主要机具配备：(1)、搬运吊装机具：汽车吊，汽车，卷扬机，吊链，三步搭，道木，钢丝绳，带子绳，滚杠。(2)、安装机具：台钻，砂轮，电焊机，气焊工具，电锤，台虎钳，活扳子、头，套丝板。(3)、测试器具：钢卷尺，钢板尺，水平，线坠，摇表，万用表，电桥及试验仪器。2、作业条件核实：(1) 、施工图及技术资料齐全无误。(2)、土建工程基本施工完毕，标高、尺寸、结构及预埋件焊件强度均符合设计要求。(3)、变压器轨道安装完毕，并符合设计要求(注：此项工作应由土建作，安装单位配合)。(4) 、墙面、屋顶喷浆完毕，屋顶无漏水，门窗及玻璃安装完好。(5) 、室内地面工程结束，场地清理洁净，道路畅道。(6) 、安装干式变压器室内应无灰尘，相对湿度宜保持在 70%以下。3、工艺流程：设备检查 T 变压器二次搬运 T 变压器稳装 T 附件安装 T 变压器吊芯检查及交接试验 T送电前的检查 T 送电运行验收。4、设备检查：(1) 设备检查应由安装单位、供货单位、会同建设单位共同进行，并作好记录。（2）根据设备清单，施工图纸及设备技术文件核对变压器本体及附件备件的规格型号是否符合设计图纸要求。是否齐全，有无丢失及损坏。（3）变压器本体外观检查无损伤及变形，油漆完好无损伤。（4）油箱封闭是否良好，有无漏油、渗油现象，油标处油面是否正常，发现问题应立即处理。（5）绝缘瓷件及环氧树脂铸件有无损伤、缺陷及裂纹。5、变压器二次搬运（1）变压器二次搬运应由起重工作业，电工配合。最好采纳汽车吊吊装，也可采纳吊链吊装，距离较长最好用汽车运输，运输时必须用钢丝绳固定牢固，并应行车平稳，尽量减少需动；距离较短且道路良好时，可用卷扬机、滚杠运输。（2）变压器搬运时，应注意保护瓷瓶，最好用木箱或纸箱将高低压瓷瓶罩住，使其不受损伤。（3）变压器搬运过程中，不应有冲击或严重震动情况，利用机械牵引时，牵引着力点应在变压器重心以下，以防倾斜，运输斜角不得超过 15°，防止内部结构变形。（4）用千斤顶顶升大型变压器时，应将千斤顶放置在油箱专门部位。（5）大型变压器在搬运或装卸前，应核对高低压侧方向，以免安装时调换方向发生困难。6、变压器稳装（1）变压器就位可用汽车吊直接甩进变压器室内，或用道木搭设临时轨道，用三步搭、吊链吊至临时轨道上，然后用吊练拉入室内合适位置。(2)变压器就位时，应注意其方位和距墙尺寸应与图纸相符，允许误差为±25mm，图纸无标注时，纵向按轨...
