变压器安装要求即注意事项

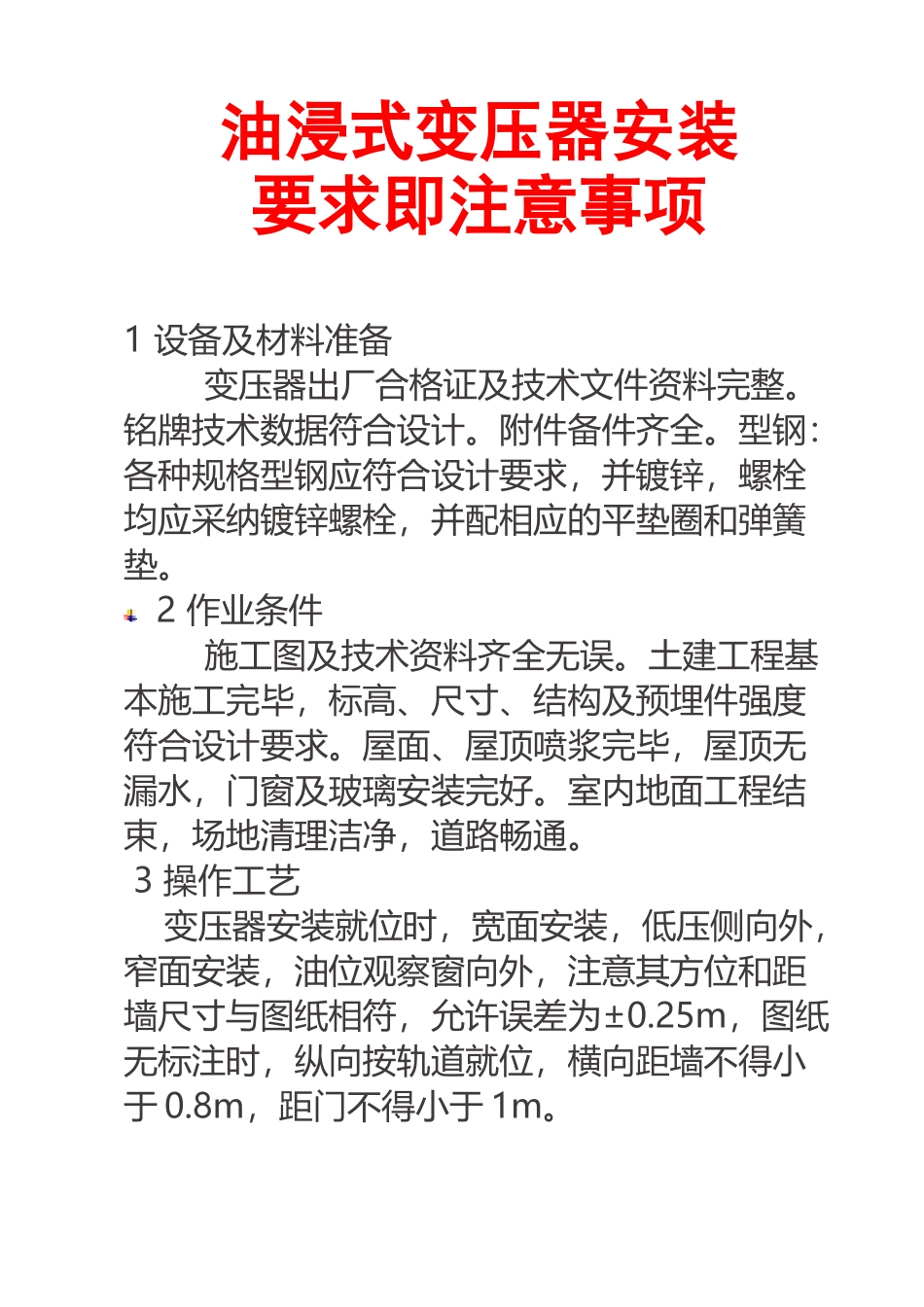

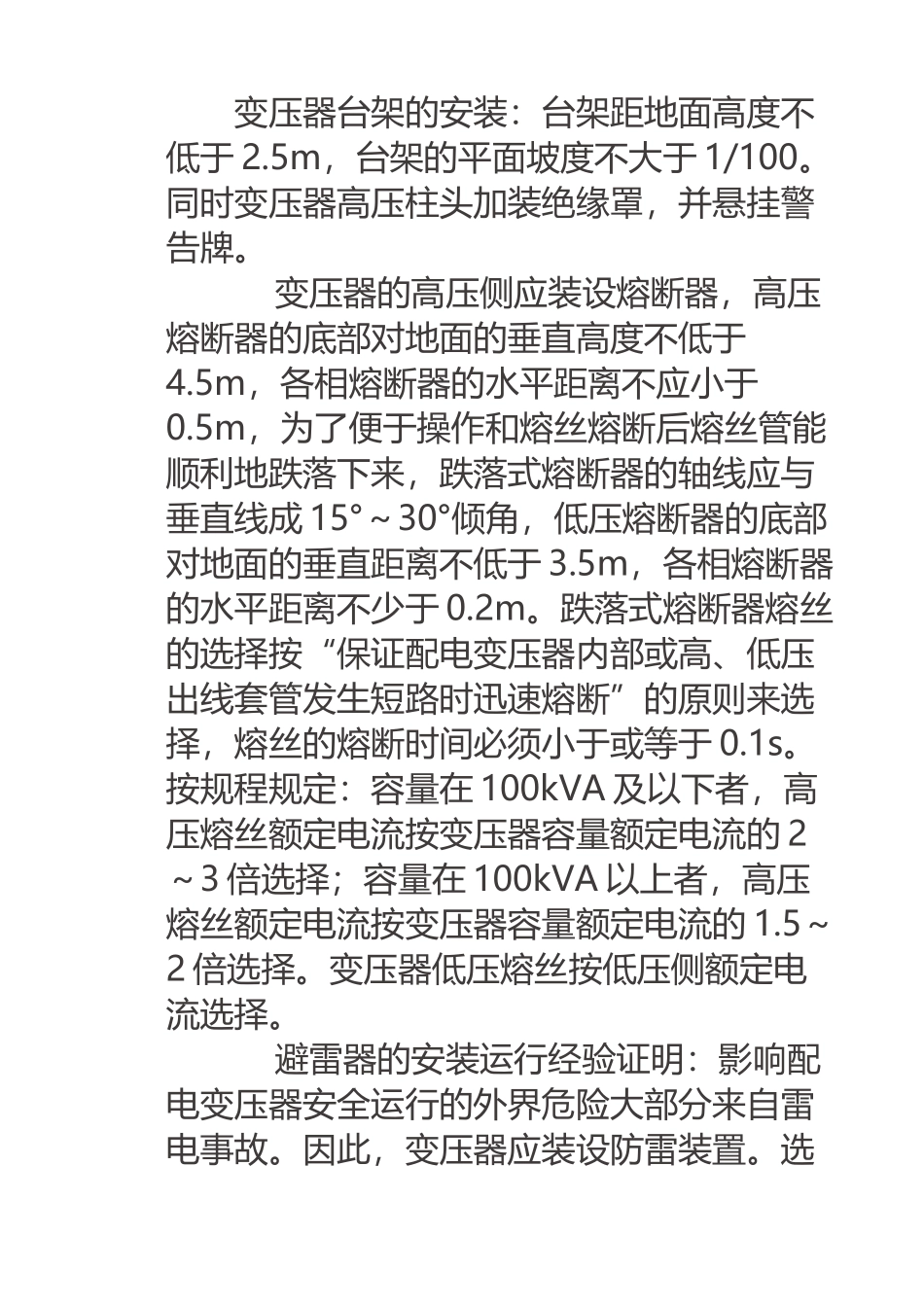

变压器安装要求即注意事项(7 页)Good is good, but better carries it.精益求精，善益求善。油浸式变压器安装要求即注意事项1 设备及材料准备 变压器出厂合格证及技术文件资料完整。铭牌技术数据符合设计。附件备件齐全。型钢：各种规格型钢应符合设计要求，并镀锌，螺栓均应采纳镀锌螺栓，并配相应的平垫圈和弹簧垫。2 作业条件 施工图及技术资料齐全无误。土建工程基本施工完毕，标高、尺寸、结构及预埋件强度符合设计要求。屋面、屋顶喷浆完毕，屋顶无漏水，门窗及玻璃安装完好。室内地面工程结束，场地清理洁净，道路畅通。 3 操作工艺 变压器安装就位时，宽面安装，低压侧向外，窄面安装，油位观察窗向外，注意其方位和距墙尺寸与图纸相符，允许误差为±0.25m，图纸无标注时，纵向按轨道就位，横向距墙不得小于 0.8m，距门不得小于 1m。变压器台架的安装：台架距地面高度不低于 2.5m，台架的平面坡度不大于 1/100。同时变压器高压柱头加装绝缘罩，并悬挂警告牌。 变压器的高压侧应装设熔断器，高压熔断器的底部对地面的垂直高度不低于4.5m，各相熔断器的水平距离不应小于0.5m，为了便于操作和熔丝熔断后熔丝管能顺利地跌落下来，跌落式熔断器的轴线应与垂直线成 15°～30°倾角，低压熔断器的底部对地面的垂直距离不低于 3.5m，各相熔断器的水平距离不少于 0.2m。跌落式熔断器熔丝的选择按“保证配电变压器内部或高、低压出线套管发生短路时迅速熔断”的原则来选择，熔丝的熔断时间必须小于或等于 0.1s。按规程规定：容量在 100kVA 及以下者，高压熔丝额定电流按变压器容量额定电流的 2～3 倍选择；容量在 100kVA 以上者，高压熔丝额定电流按变压器容量额定电流的 1.5～2 倍选择。变压器低压熔丝按低压侧额定电流选择。 避雷器的安装运行经验证明：影响配电变压器安全运行的外界危险大部分来自雷电事故。因此，变压器应装设防雷装置。选用无间隙合成绝缘外套金属氧化物避雷器，其工频电压耐受能力强，密封性好，保护特性稳定。避雷器应装设在熔断器与变压器之间，并尽量靠近变压器。这样不仅能有效地保护变压器，且便于检修。另外，为了防止反变换波和低压侧雷电波侵入，在低压侧也应装设低压避雷器。为避开雷电流在接地电阻上的压降与避雷器的残压叠加在一起，作用在变压器绝缘上，应将避雷器的接地端、变压器的外壳及低压侧中性点用截面不小于25mm2的多股铜芯塑料线连接在一起，再与接地装置引上线相连接。...
