变压器安装施工方案

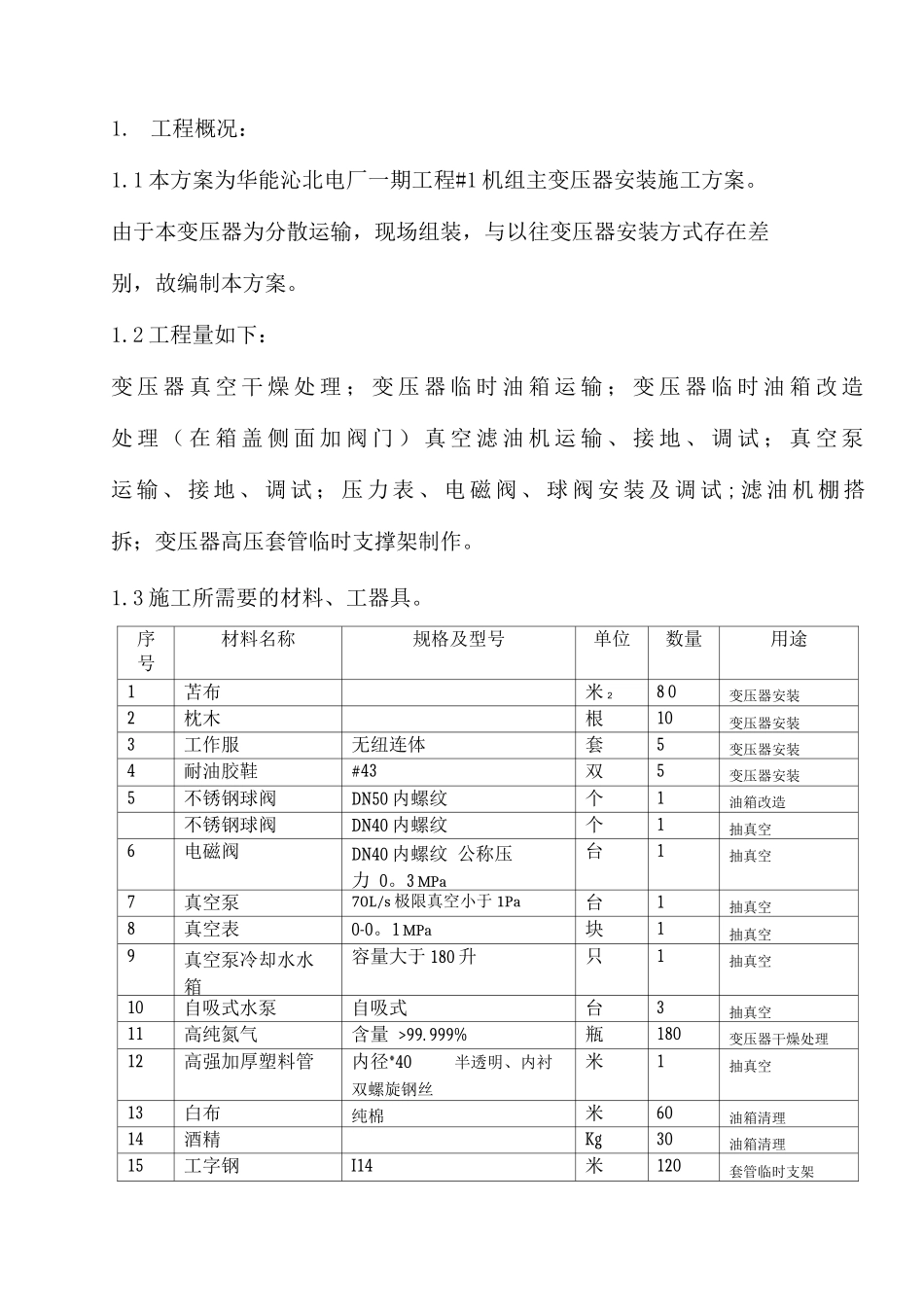

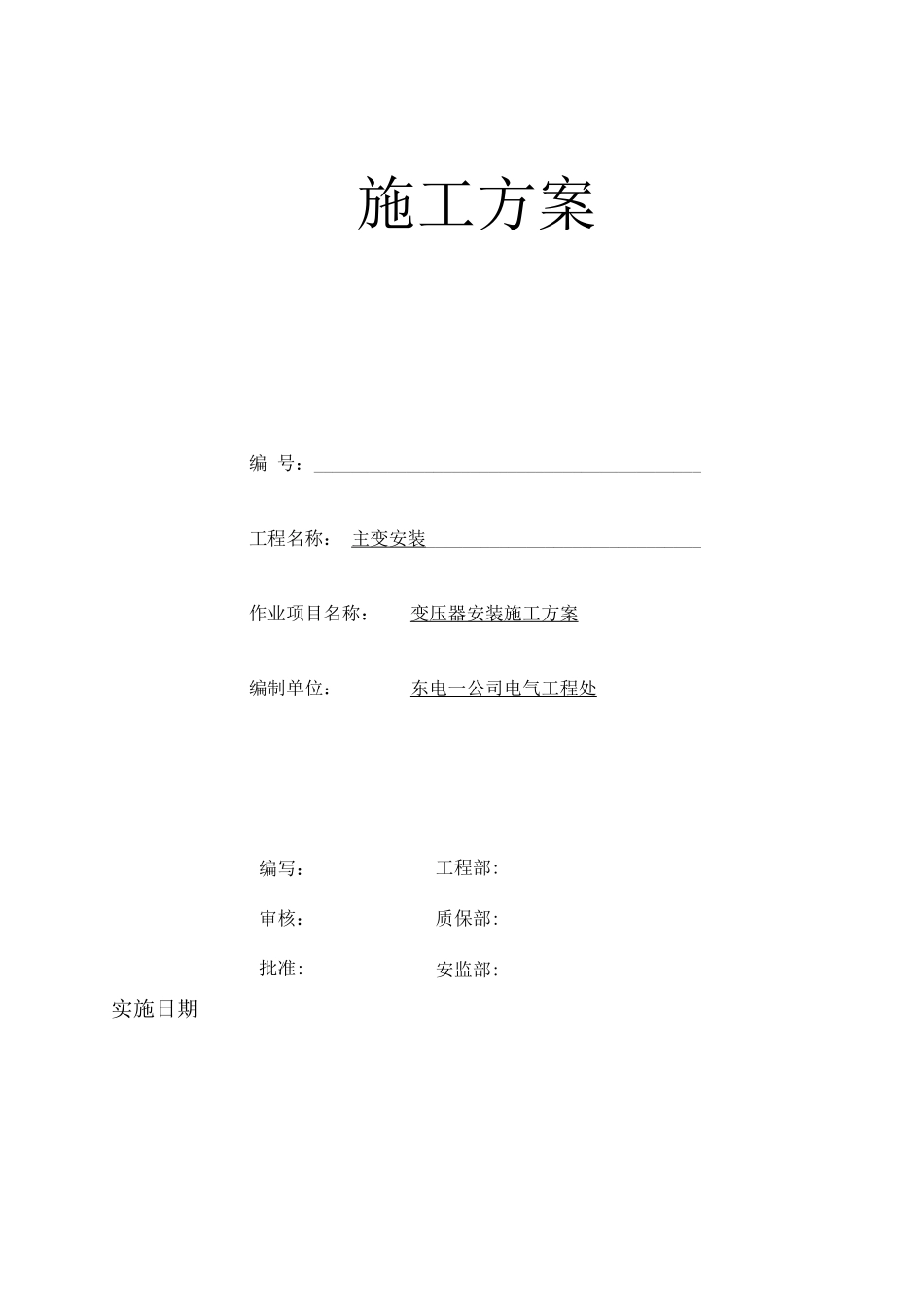

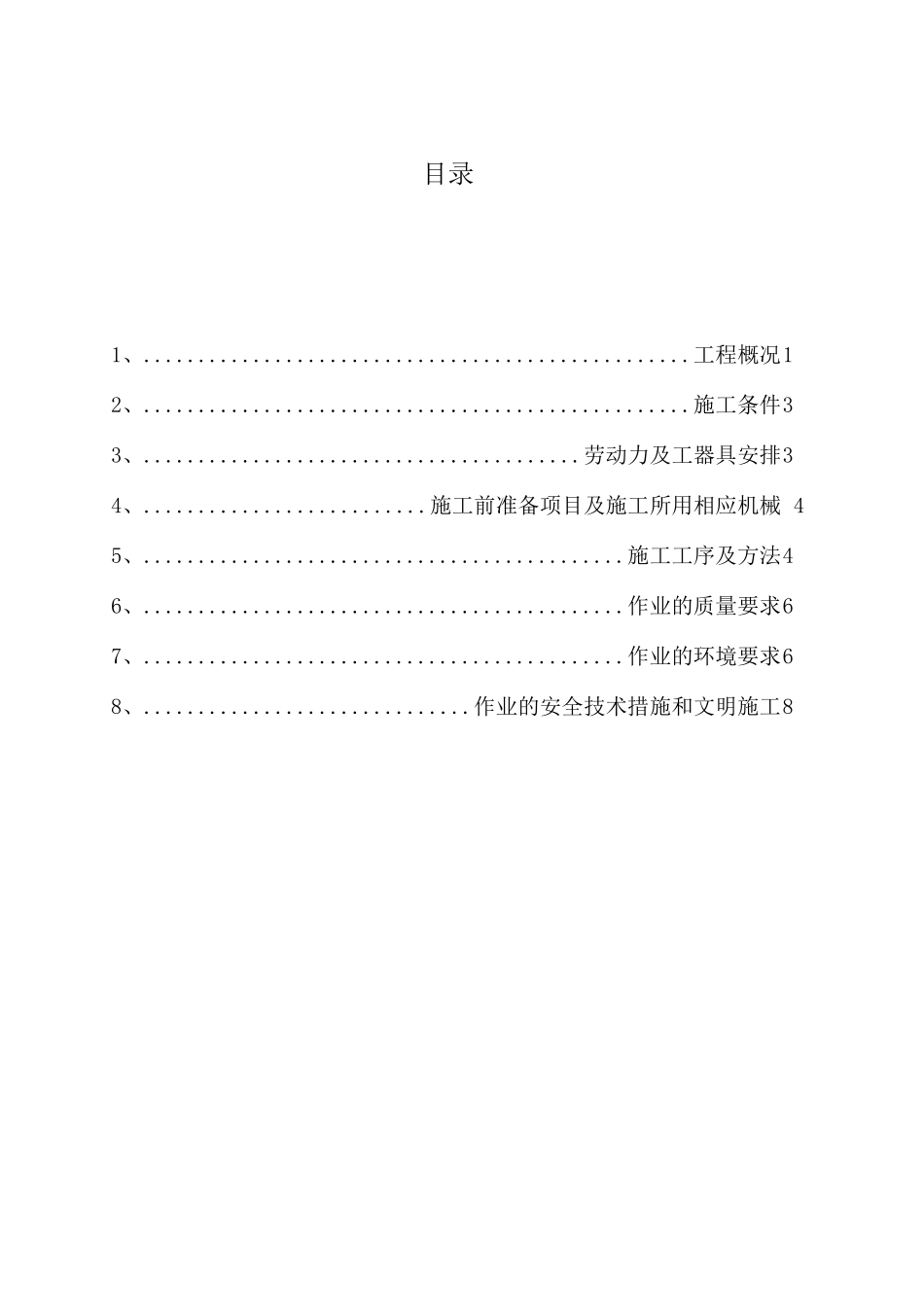

施工方案编 号：__________________________________________工程名称： 主变安装______________________________作业项目名称：变压器安装施工方案编制单位：东电一公司电气工程处工程部:质保部:安监部:编写：审核：批准:实施日期目录1、..................................................工程概况12、..................................................施工条件33、........................................劳动力及工器具安排34、..........................施工前准备项目及施工所用相应机械 45、............................................施工工序及方法46、............................................作业的质量要求67、............................................作业的环境要求68、..............................作业的安全技术措施和文明施工81. 工程概况：1.1 本方案为华能沁北电厂一期工程#1 机组主变压器安装施工方案。由于本变压器为分散运输，现场组装，与以往变压器安装方式存在差别，故编制本方案。1.2 工程量如下：变 压 器 真 空 干 燥 处 理 ； 变 压 器 临 时 油 箱 运 输 ； 变 压 器 临 时 油 箱 改 造处 理 （ 在 箱 盖 侧 面 加 阀 门 ） 真 空 滤 油 机 运 输 、 接 地 、 调 试 ； 真 空 泵运 输 、 接 地 、 调 试 ； 压 力 表 、 电 磁 阀 、 球 阀 安 装 及 调 试 ; 滤 油 机 棚 搭拆；变压器高压套管临时支撑架制作。1.3 施工所需要的材料、工器具。序号材料名称规格及型号单位数量用途1苫布米 28 0变压器安装2枕木根10变压器安装3工作服无纽连体套5变压器安装4耐油胶鞋#43双5变压器安装5不锈钢球阀DN50 内螺纹个1油箱改造不锈钢球阀DN40 内螺纹个1抽真空6电磁阀DN40 内螺纹 公称压力 0。3 MPa台1抽真空7真空泵70L/s 极限真空小于 1Pa台1抽真空8真空表0-0。1 MPa块1抽真空9真空泵冷却水水箱容量大于 180 升只1抽真空10自吸式水泵自吸式台3抽真空11高纯氮气含量 >99. 999%瓶180变压器干燥处理12高强加厚塑料管内径*40半透明、内衬双螺旋钢丝米1抽真空13白布纯棉米60油箱清理14酒精Kg30油箱清理15工字钢I14米120套管临时支架2. 编制依据和相关文件：2.1 变压器安装使用说明书。2.2 施工图纸。西北电力设计院：F1831S-D03012。3《电气标准法律规范汇编》。2.4《火电施工质量检验及评...
