变压器箱式变电所安装工程检验批质量验收记录表

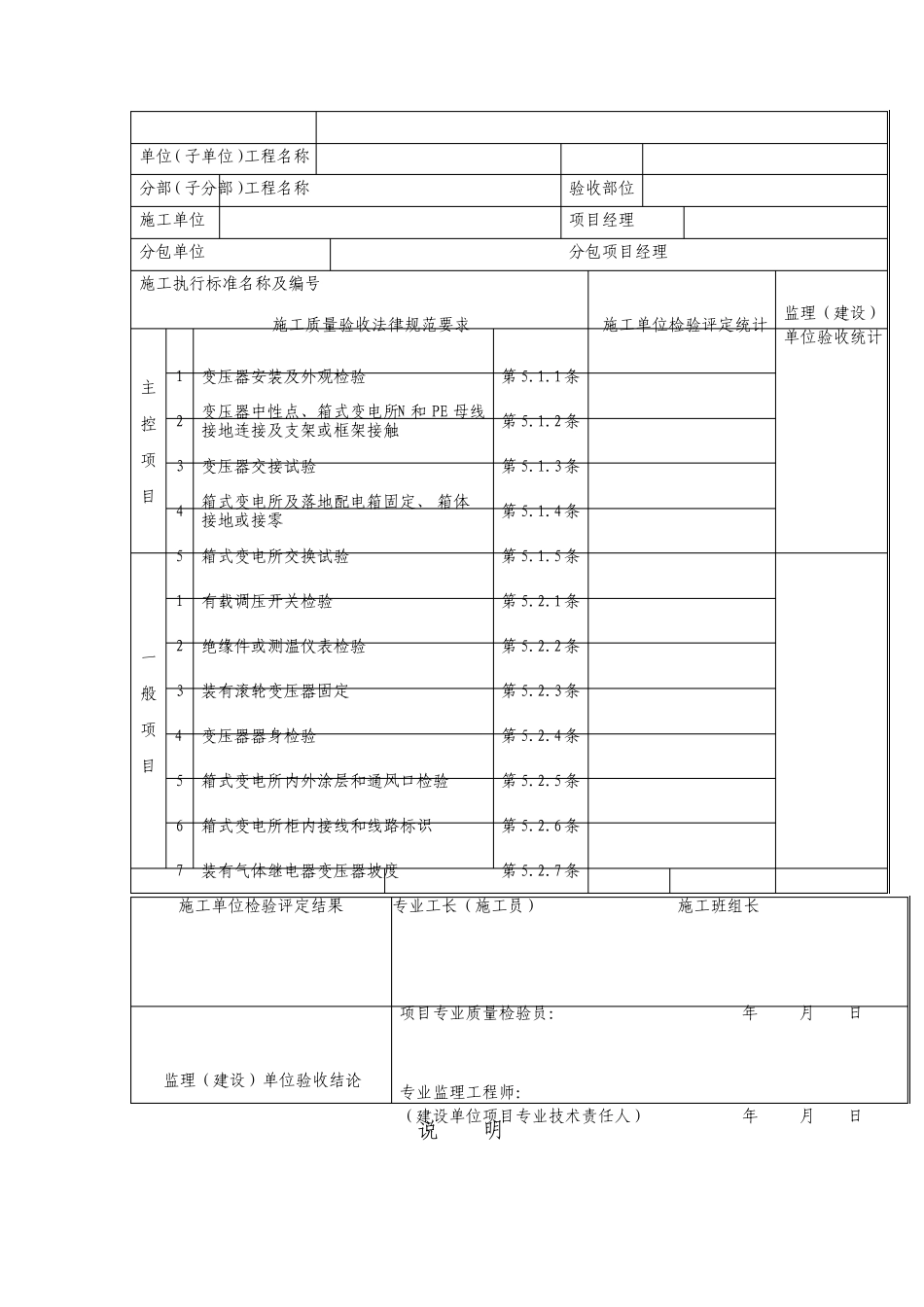

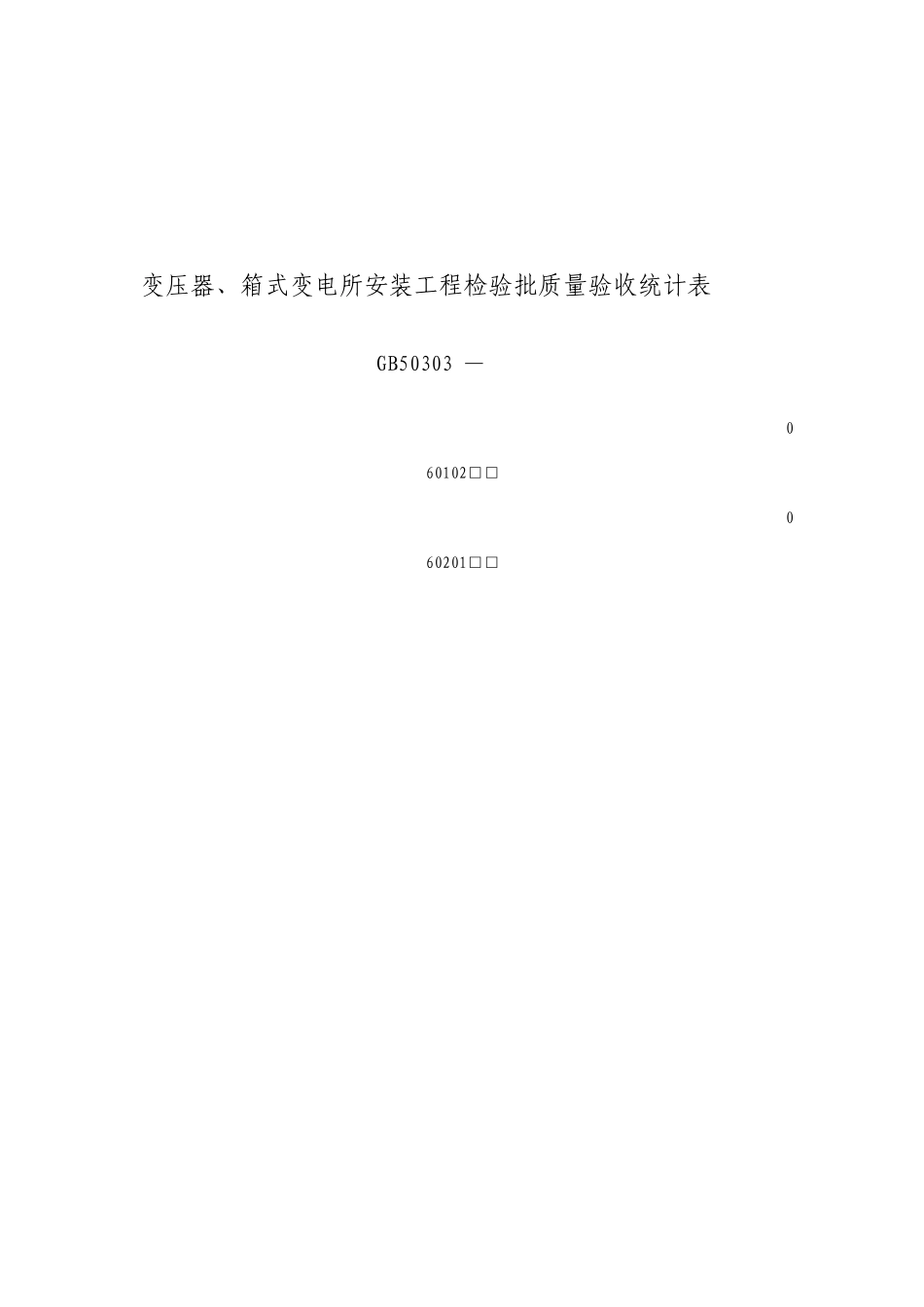

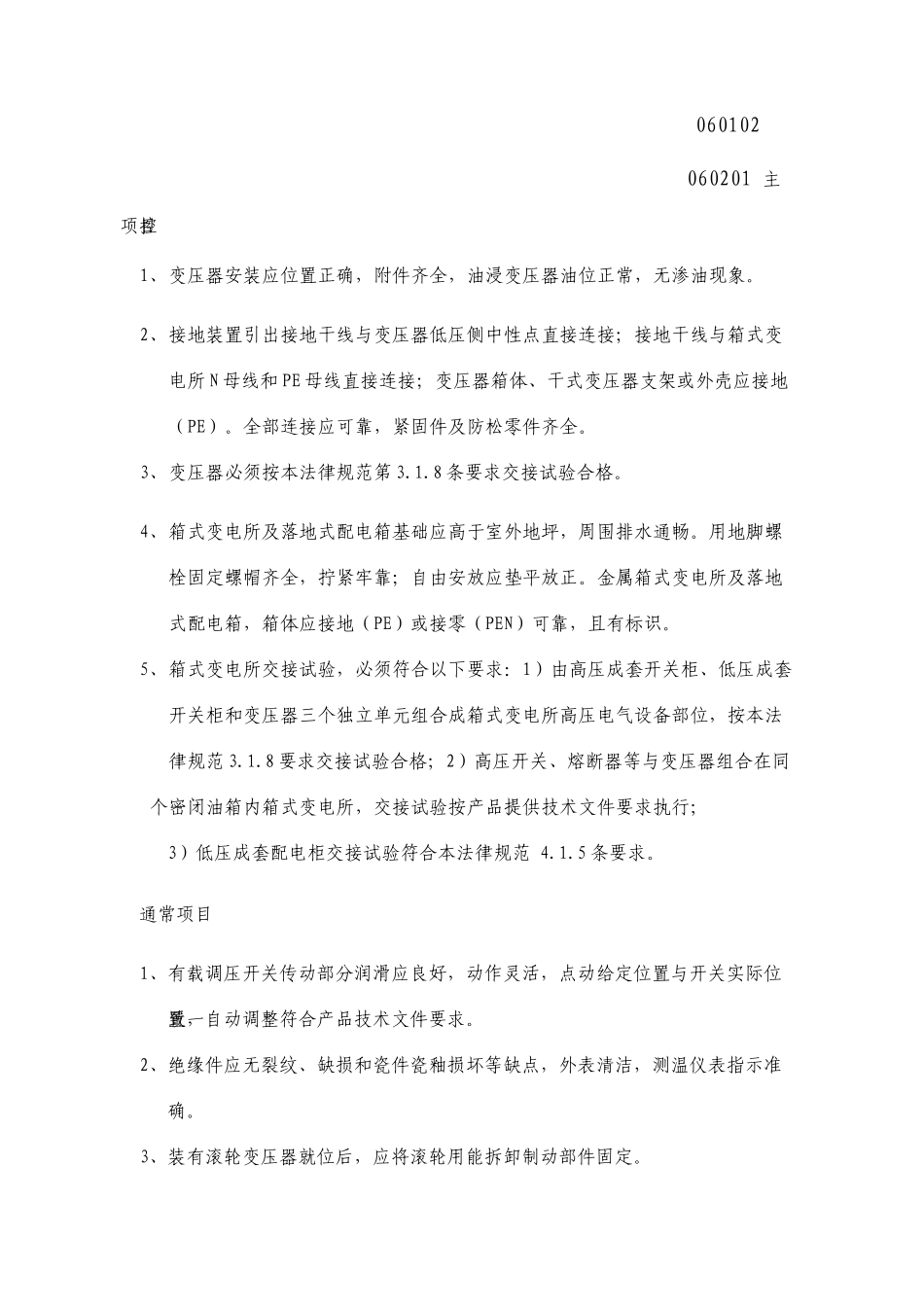

变压器、箱式变电所安装工程检验批质量验收统计表 GB50303 — 060102□□ 060201□□ 说 明 单位（子单位）工程名称 分部（子分部）工程名称 验收部位 施工单位 项目经理 分包单位 分包项目经理 施工执行标准名称及编号 施工质量验收法律规范要求 施工单位检验评定统计 监理（建设）单位验收统计 主控项目 1 变压器安装及外观检验 第 5.1.1条 2 变压器中性点、箱式变电所N 和 PE 母线接地连接及支架或框架接触 第 5.1.2条 3 变压器交接试验 第 5.1.3条 4 箱式变电所及落地配电箱固定、 箱体接地或接零 第 5.1.4条 5 箱式变电所交换试验 第 5.1.5条 一 般项目 1 有载调压开关检验 第 5.2.1条 2 绝缘件或测温仪表检验 第 5.2.2条 3 装有滚轮变压器固定 第 5.2.3条 4 变压器器身检验 第 5.2.4条 5 箱式变电所内外涂层和通风口检验 第 5.2.5条 6 箱式变电所柜内接线和线路标识 第 5.2.6条 7 装有气体继电器变压器坡度 第 5.2.7条 施工单位检验评定结果 专业工长（施工员） 施工班组长 项目专业质量检验员： 年 月 日 监理（建设）单位验收结论 专业监理工程师： （建设单位项目专业技术责任人） 年 月 日 060102 060201 主控项目 1、变压器安装应位置正确，附件齐全，油浸变压器油位正常，无渗油现象。 2、接地装置引出接地干线与变压器低压侧中性点直接连接；接地干线与箱式变电所 N 母线和 PE 母线直接连接；变压器箱体、干式变压器支架或外壳应接地（PE）。全部连接应可靠，紧固件及防松零件齐全。 3、变压器必须按本法律规范第 3.1.8 条要求交接试验合格。 4、箱式变电所及落地式配电箱基础应高于室外地坪，周围排水通畅。用地脚螺栓固定螺帽齐全，拧紧牢靠；自由安放应垫平放正。金属箱式变电所及落地式配电箱，箱体应接地（PE）或接零（PEN）可靠，且有标识。 5、箱式变电所交接试验，必须符合以下要求：1）由高压成套开关柜、低压成套开关柜和变压器三个独立单元组合成箱式变电所高压电气设备部位，按本法律规范 3.1.8 要求交接试验合格；2）高压开关、熔断器等与变压器组合在同一个密闭油箱内箱式变电所，交接试验按产品提供技术文件要求执行；3）低压成套配电柜交接试验符合本法律规范 4.1.5 条要求。 通常项目 1、有载调压开关传动部分润滑应良好，动作灵活，点动给定位置与开关实际位置一致，自动调整符合产品技术文件要求。 2...
