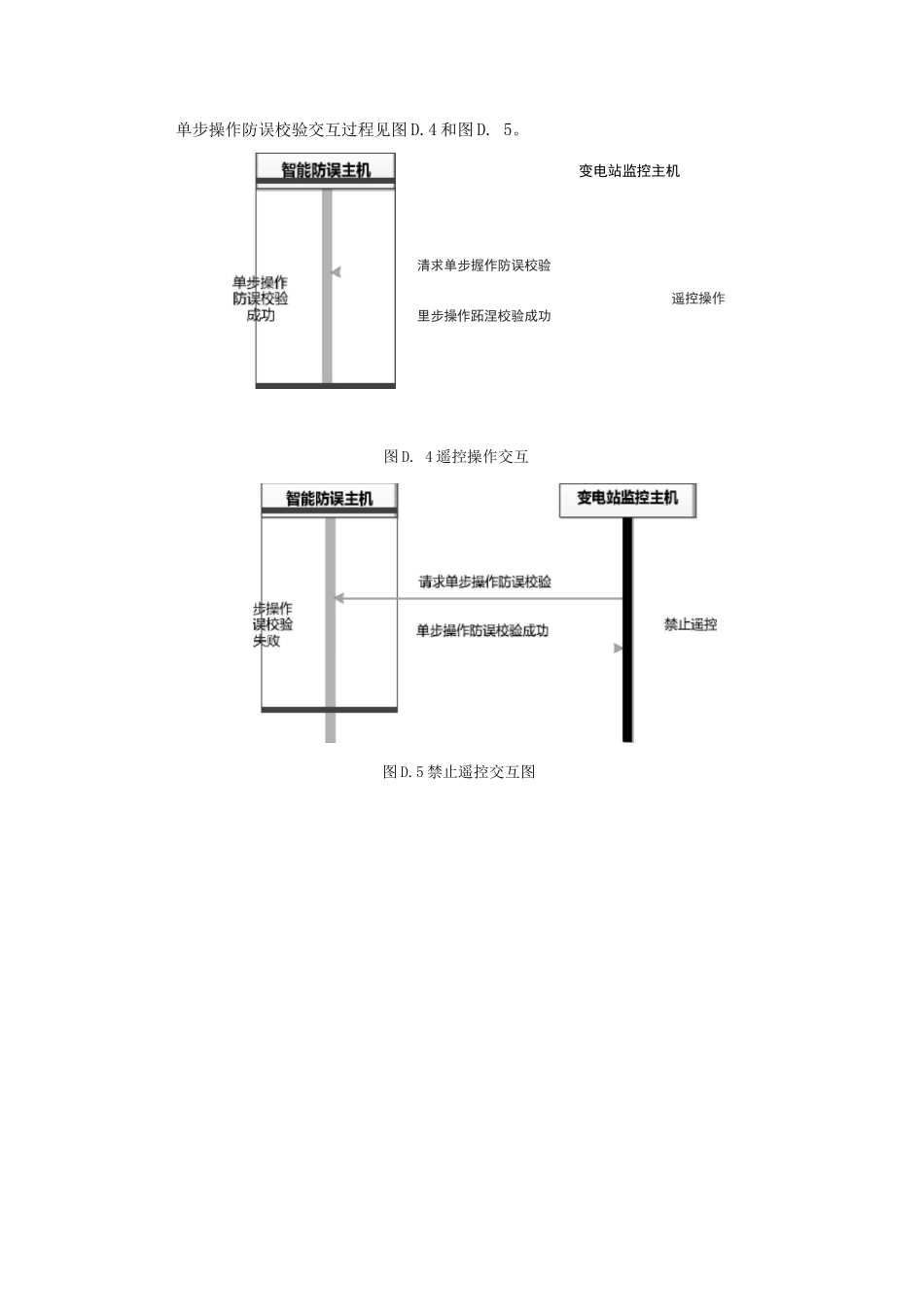

变电站监控主机与智能防误主机接协议智能防误主机与变电站监控主机使用 DL/T 634.5104 规约通信，智能防误主机做主站，变电站监控主机做子站。通信内容包括总呼唤遥信、变位遥信、单步操作防误校验和顺控票操作防误校验。交互业务模型图如图 D.1 所示。智能昉误主机C3 Qrfe查电站监控主机104±站应菖总召除V站 <变位遥信站清求单步操作防误校验104?^单步操作防朝验结果>站清求1 盼票校睑顺控票校验结果>图 D.1 采集遥信、顺控票校验和单步操作校验模型图（1）应支持从变电站监控主机在线接收变电站设备模型信息。支持接收变电站监控主机、测控装置、设备状态采集装置等采集的设备位置信号。通信协议、格式要求：智能防误主机定时总呼唤，变电站监控主机将遥信全数据信息发送至智能防误主机。使用类型标识 1 的 M_SP_NA_1 不带时标的单点信息。数据量非常大时，可以使用类型标识 7 的M_BO_NA_1 不带时标的 32 比特串。变位遥信：遥信变化时，变电站监控主机向智能防误主机发送变位遥信。使用类型标识为 1 的 M_SP_NA_1 不带时标的单点信息。以上命令参见《DL/T 634-22 远动设备及系统 第 5 部分：传输规约 第101 篇 基本远动任务配套标准》的和。总呼唤遥信及变位遥信交互过程见图 D.2 和图 D.3。图 D.2 总呼唤遥信请求交互图图 D.3 遥信变位交互图（2）应支持接收变电站监控主机发送的单步操作防误校验请求，实现远方单步操作请求防误校验，可将防误校验结果反馈给变电站监控主机。通信协议、格式要求：变电站监控主机向智能防误主机发送请求单步操作许可命令，使用类型标识为 45 的C_SC_NA_1 单命令。单命令值为 1 表示请求遥控合操作，为 0 表示请求遥控分操作传输原因为 6。信息体地址从 1 开始。智能防误主机收到请求命令后，向变电站监控主机应答允许操作或者禁止操作命令。使用类型标识为 45 的 C_SC_NA_1 单命令。传输原因为 7 表示允许遥控操作，传输原因为47 表示禁止遥控操作。以上命令参见《DL/T 634-22 远动设备及系统第 5 部分：传输规约第 101 篇基本远动任务配套标准》的。单步操作防误校验交互过程见图 D.4 和图 D. 5。变电站监控主机遥控操作清求单步握作防误校验里步操作跖涅校验成功图 D. 4 遥控操作交互图图 D.5 禁止遥控交互图(3) 应支持接收变电站监控主机发送的顺控票，实现顺控票防误校验，并将顺控票防误校验结果反馈给变电站监控主机。通信协议...
