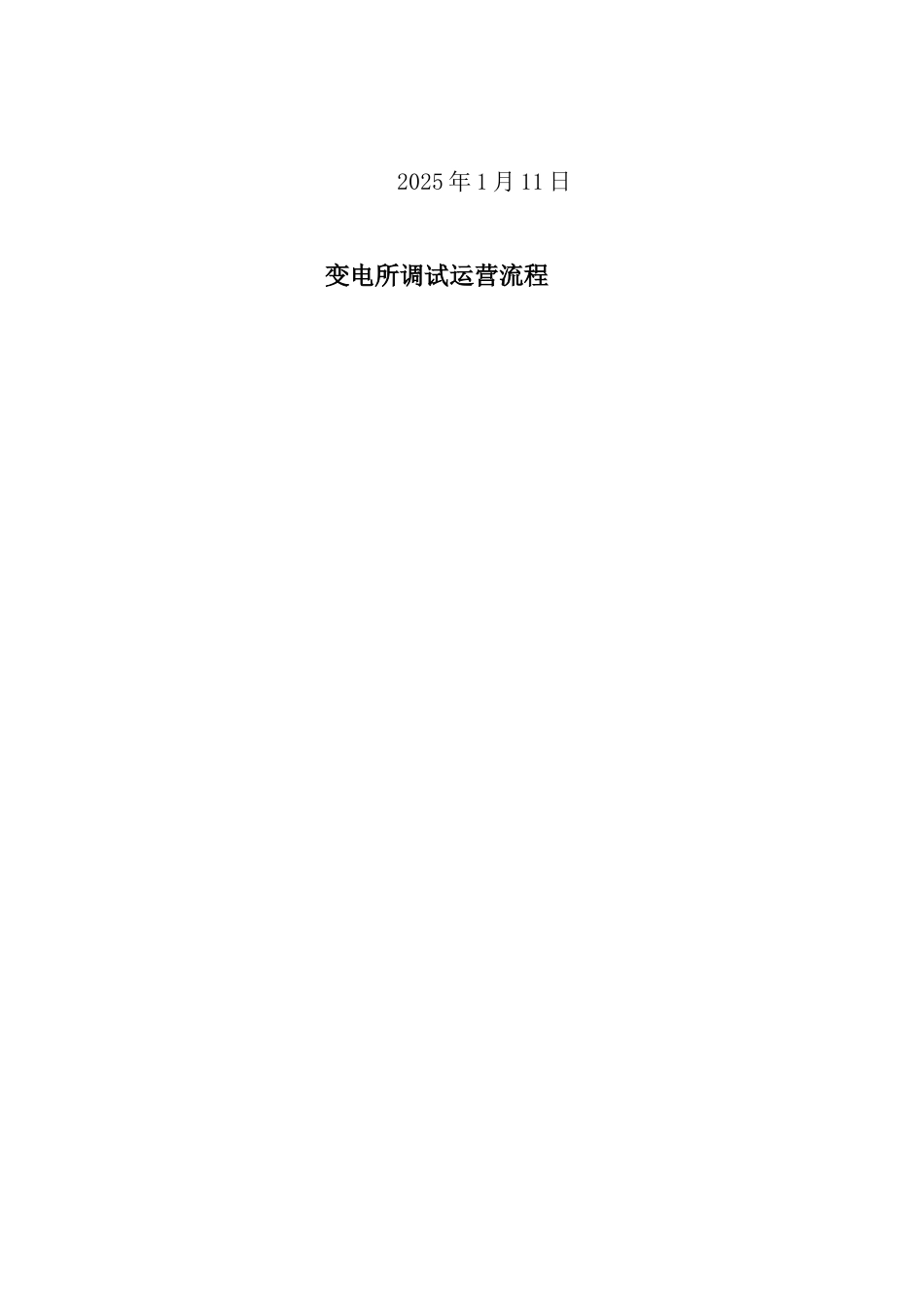

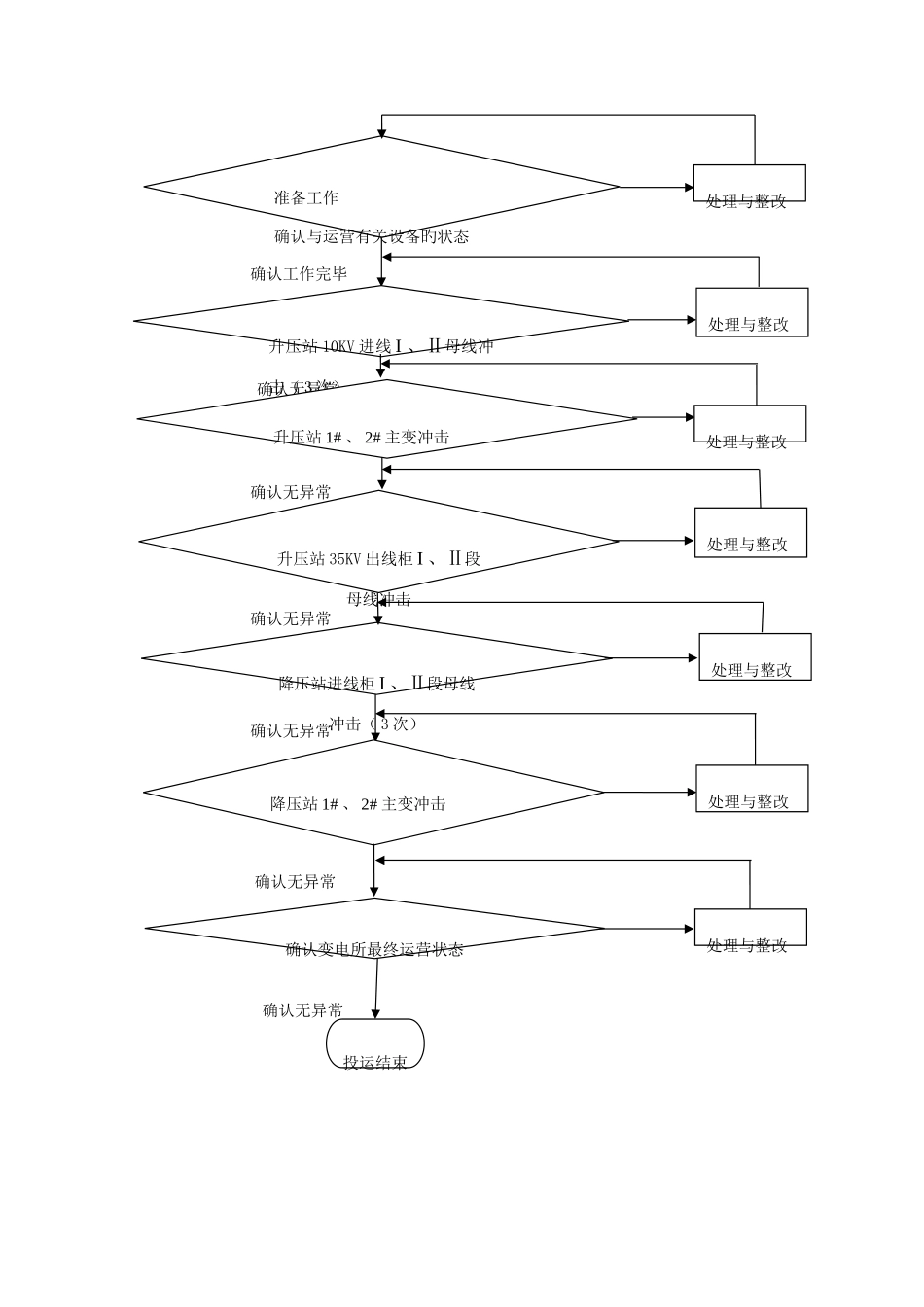

XXXXXXXXXXXXXXX 送电方案 送电方案建设单位:XXXXXXXXX监理单位:XXXXXXX 施工单位:XXXXXXXX 2025 年 1 月 11 日变电所调试运营流程确认工作完毕确认无异常确认无异常确认无异常确认无异常确认无异常确认无异常升压站 10KV 进线 I 、Ⅱ母线冲击( 3 次)升压站 35KV 出线柜 I 、Ⅱ段母线冲击降压站进线柜 I 、Ⅱ段母线冲击( 3 次)准备工作确认与运营有关设备旳状态处理与整改处理与整改处理与整改处理与整改处理与整改降压站 1# 、 2# 主变冲击处理与整改确认变电所最终运营状态投运结束处理与整改升压站 1# 、 2# 主变冲击一、 工程概况为确保供电系统投运工作顺利进行,确保人身及设备安全,保障电网安全稳定运营,特编制本措施。XXXXXX 站旳建设容量为 2x25000KVA 有载调压升压变压器,电源分别引自电厂配电室 1 号机煤矿 10KV 段 2 号柜和 2 号机煤矿 10KV 段 2号柜,经过 18 根 ZRC-YJV23-8.7/10 3*185 电力电缆分别引至升压站#1 机煤矿升压站 10KV 进线柜(1GM3)和#2 机煤矿升压站 10KV 进线柜(2GM3), 升压站#1 机煤矿升压站 10KV 进线柜(1GM3)及#2 机煤矿升压站 10KV 进线柜(2GM3)经过母线桥分别连接至 1#、2#有载调压升压变压器,1#、2#有载调压升压变压器出线端分别经过钢芯铝绞线、穿墙套管及母线桥引至 35KV1#主变压器进线柜(1G4)、2#主变压器进线柜(2G4),35KV 高压出线柜二矿出线 1 柜(1G3)、二矿出线 2 柜(2G3)经过电缆引至室外架空线路,引至 XXXX 降压站三层 35KV 高压配电柜 35KV1#进线柜(1GP1)、35KV2#进线柜(2GP1),再经过3*1*120 电 力 电 缆 分 别 连 接 至 35KV 变 电 所 1# 、 2# 有 载 变 压 器 ,1#、2#有载变压器分别经过母线桥连接至 10KVⅠ、Ⅱ段进线柜。10KVⅠ、Ⅱ段进线柜与母联柜之间均做电气闭锁。升压站内包括 10KV配电柜共 16 套、35KV 配电柜共 9 套、沟通屏 2 套、直流电池屏 1 套、直流充电屏 1 套、1#2#主变保护屏各 1 套、综合测控屏 1 套、操作台一套;35KV 变电站包括 35KV 配电柜共 9 套。1、升压站配电柜编号及名称:(系统图见附件 1)1GM6----1#主变出线柜;1GM5----1#所用变柜;1GM4----1#PT 柜;1 GM3----1#进线柜;1 GM2----1#机组煤矿变 10KV 电缆柜;1 GM1----母联柜;2 GM1----联络柜;2GM2----2#机组煤矿变 10KV 电缆柜;2GM3----2#...
