古建筑木结构施工组织方案

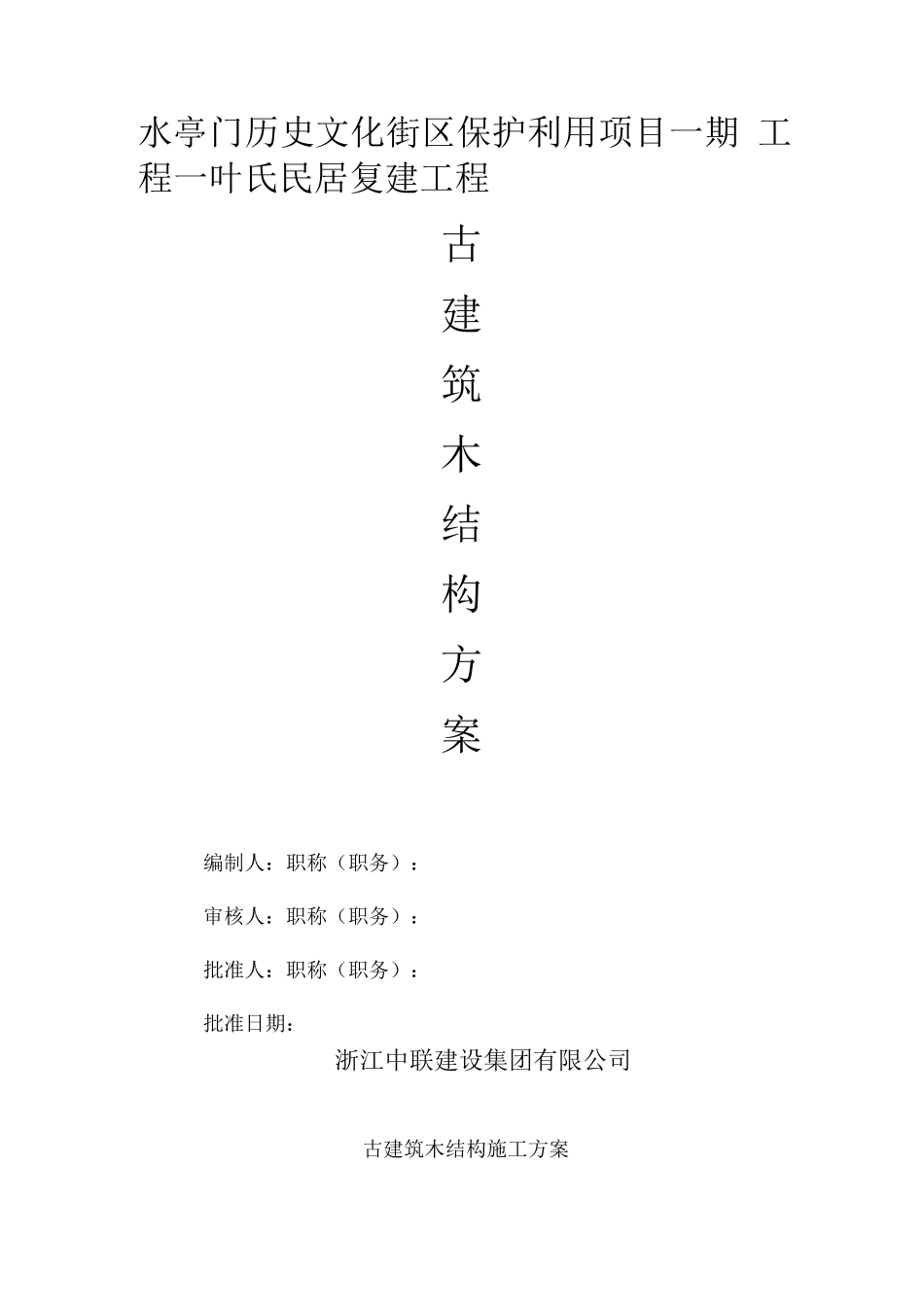

水亭门历史文化街区保护利用项目一期 工程一叶氏民居复建工程古建筑木结构方案编制人：职称（职务）：审核人：职称（职务）：批准人：职称（职务）：批准日期：浙江中联建设集团有限公司古建筑木结构施工方案一、工程概况1、工程名称：水亭门历史文化街区保护利用项目一期工程一叶氏民居复建 工程2、工程地点：水亭街区3、建筑面积：32824、建设单位：衢州市城市建设投资有限公司5、设计单位：浙江安地建筑法律规范设计有限公司6、监理单位：浙江求是工程咨询监理有限公司7、施工单位：浙江中联建设集团有限公司本设计采纳传统工艺榫卯木结构框架，主材、屋面桁条、望板、斗拱、门窗 等都采纳上等自然杉木。杉木耐潮性强、表面光洁、纹理清楚、不易变形、虫蛀 等特点。二、木构架制作(1) 、柱操作要点：a. 选料应选用干燥的原始木材、根据柱高加榫长，再加适当的备长选取柱 料.b. 放好八卦线后，将柱料放回地面，并使一面与地面成水平,支稳后用锛或 斧子锛砍平直，再放十六瓣线,在柱身弹线砍去楞角，刨光划圆.c. 弹“升”线应按柱每高 320 ，侧脚为 2.24 ，即 7/10.d.凿做榫卯时应先做柱头的馒头榫和柱脚的管脚榫，然后做大额枋银锭榫 卯，卯深按柱径的 3/4，宽按枋厚的 3/10，卯的上与下宽窄不等，卯深的里 面要比外面大，呈小喇叭形.(2) 、梁操作要点：a. 根据梁的长、宽、厚要求选料，并加一定富余尺寸打截.b. 将打截好的荒料在场地上垫层起 20 左右，支稳.用角尺按迎头垂直线画 出梁的底皮线，再从此线向上量出梁的厚度，点画出梁上皮线，以迎头线为准，将 各线弹在梁身，然后依线砍去荒料、刨光c. 依迎头垂直中线，弹上梁的上、下两面中线.再向上按梁总高的 1/10 点画 出熊背线.然后根据点画出的各线在梁身两侧弹上线，再把梁翻转摆正，把仗杆上 的梁长、步架分位，点画到梁的正上面，用角尺过画到梁上，将梁两端桁位中线过 画在梁的四面，首尾连接.以上所画的各线与梁顺身方向线成十字相交.d. 用桁碗样板在梁两端桁碗位画出桁碗.在桁碗下部依中线画出垫板榫卯线, 然后在梁上皮瓜柱位置（与五架梁之间的间隙过小时,使用交金墩）画出瓜柱的管 脚榫卯和角背的栽销.最后在梁下面两端画出与柱头馒头榫相交的卯（即 海眼），尺寸按柱径 3/10 见方.e. 梁上各线弹画完之后，即可用锯锯到桁碗里线稍过一点后，抬锯断肩，复弹 上中线，在此中线两侧，按梁宽的 1/4 处各画一条线，留出 2/4 的鼻子位置,再用...
