台式机主板检测维修工单

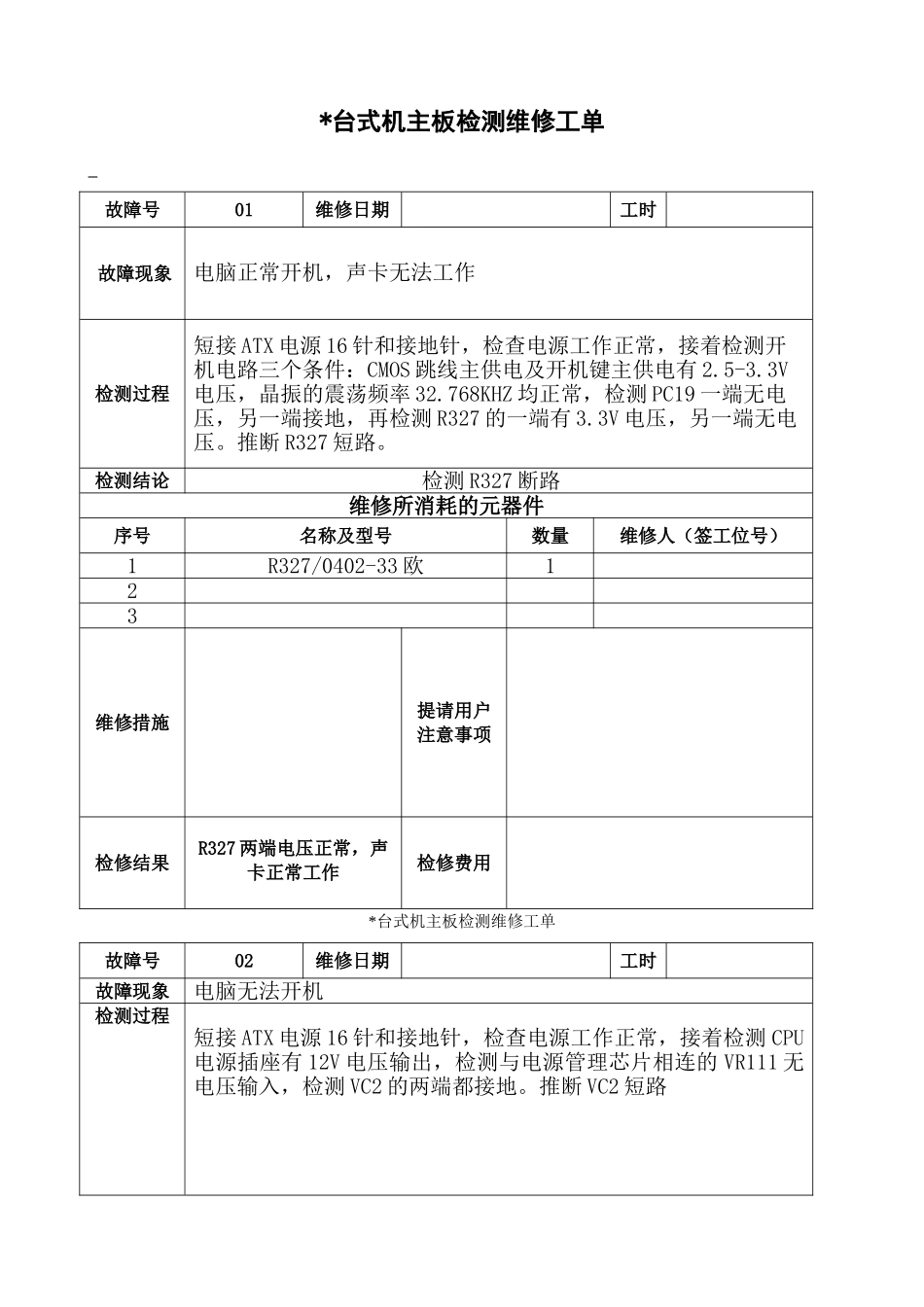

*台式机主板检测维修工单 故障号01维修日期工时 故障现象电脑正常开机，声卡无法工作检测过程短接 ATX 电源 16 针和接地针，检查电源工作正常，接着检测开机电路三个条件：CMOS 跳线主供电及开机键主供电有 2.5-3.3V电压，晶振的震荡频率 32.768KHZ 均正常，检测 PC19 一端无电压，另一端接地，再检测 R327 的一端有 3.3V 电压，另一端无电压。推断 R327 短路。检测结论 检测 R327 断路维修所消耗的元器件序号名称及型号数量维修人（签工位号）1R327/0402-33 欧123维修措施提请用户注意事项检修结果R327 两端电压正常，声卡正常工作检修费用*台式机主板检测维修工单故障号02维修日期工时故障现象电脑无法开机检测过程短接 ATX 电源 16 针和接地针，检查电源工作正常，接着检测 CPU电源插座有 12V 电压输出，检测与电源管理芯片相连的 VR111 无电压输入，检测 VC2 的两端都接地。推断 VC2 短路检测结论 VC2 短路维修所消耗的元器件序号名称型号封装数量维修人（签工位号）1VC210uF/16A123维修措施提请用户注意事项检修结果VC2 两端电压正常检修费用*台式机主板检测维修工单 故障号03维修日期工时故障现象声卡无法工作检测过程短接 ATX 电源 16 针和接地针，检查电源工作正常，检测开机电压正常，检测声卡无 5V 供电电压，声卡无法工作。检测电感FB12 一端有 5V 电压，另一端无电压。推断 FB12 断路检测结论FB12 断路维修所消耗的元器件序号名称型号封装数量维修人（签工位号）1FB1260OHM100MHz/1.5A123维修措施提请用户注意事项检修结果FB12 两端电压正常，声卡正常工作检修费用*台式机主板检测维修工单 故障号04维修日期工时故障现象电脑正常开机，显示器无显示检测过程检测电源工作正常，接着检测开机电路三个条件：CMOS 跳线主供电及开机键主供电有 2.5-3.3V 电压，晶振的震荡频率32.768KHZ 均正常，检测 VGA9 脚无 5V 电压，检测 D5 一端有 5V电压，另一端无电压，推断 D5 断路检测结论 D5 断路维修所消耗的元器件序号名称型号封装数量维修人（签工位号）1D5SSM5817123维修措施提请用户注意事项检修结果显示器显示正常检修费用*台式机主板检测维修工单 故障号05维修日期工时故障现象风扇一直处于高速运转状态检测过程检查电源工作正常，接着检测开机电路三个条件均正常，检测风扇电源插座有正常的工作电压，检测 D1 两端电压均为 12V，推断D1 短路。检测结论D1 短...
