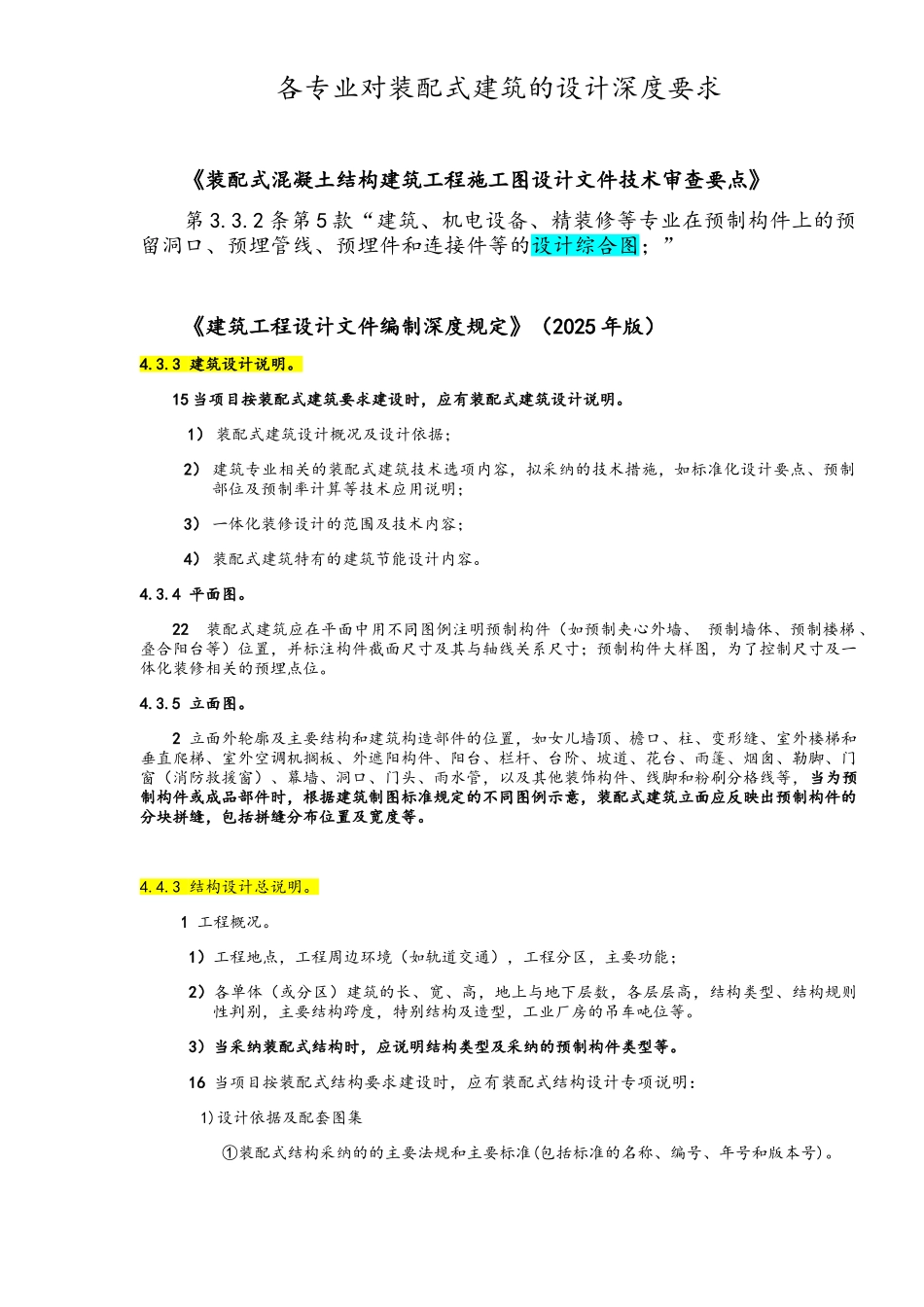

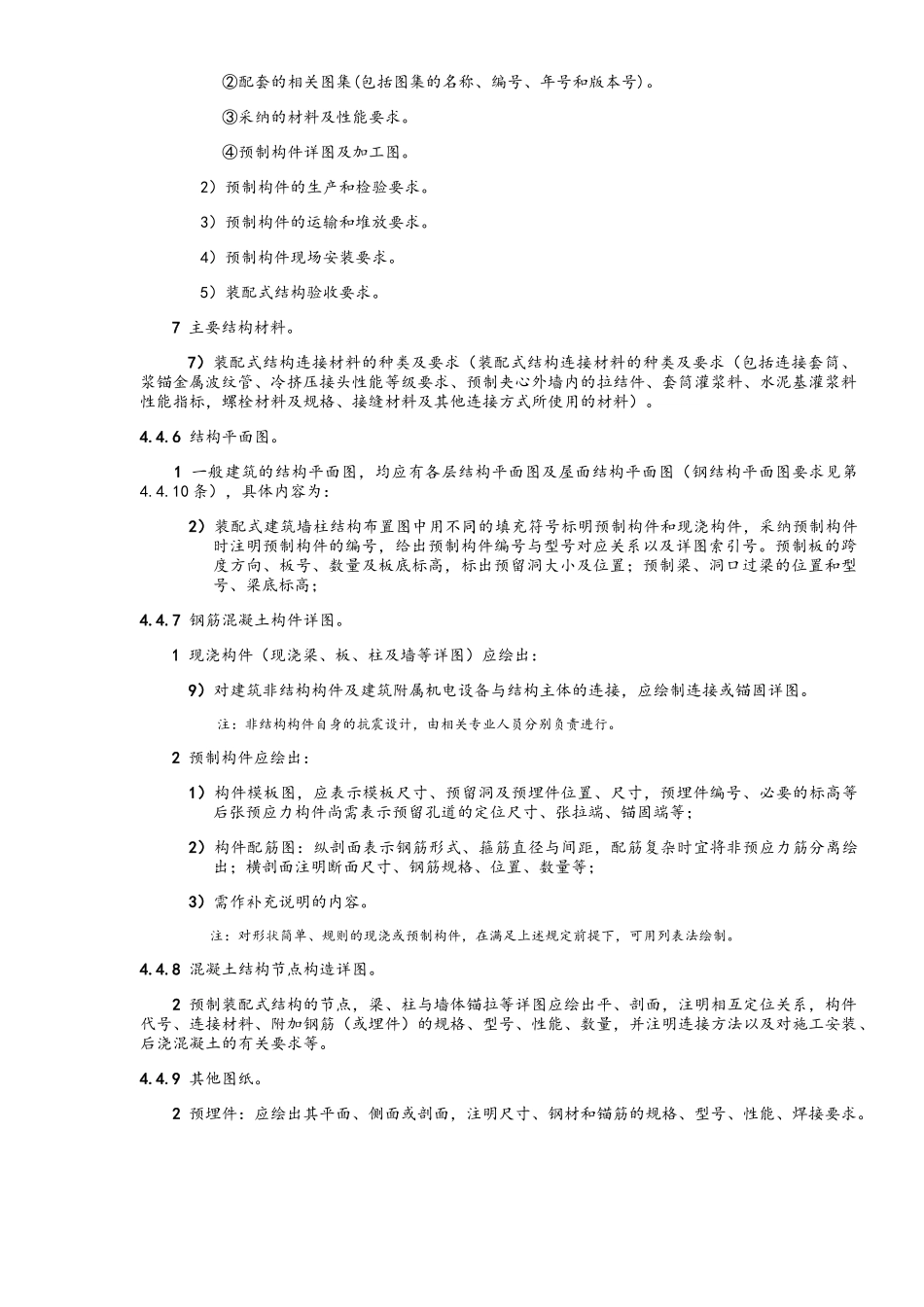

各专业对装配式建筑的设计深度要求《装配式混凝土结构建筑工程施工图设计文件技术审查要点》第 3.3.2 条第 5 款“建筑、机电设备、精装修等专业在预制构件上的预留洞口、预埋管线、预埋件和连接件等的设计综合图；”《建筑工程设计文件编制深度规定》（2025 年版）4.3.3 建筑设计说明。15 当项目按装配式建筑要求建设时，应有装配式建筑设计说明。1） 装配式建筑设计概况及设计依据；2） 建筑专业相关的装配式建筑技术选项内容，拟采纳的技术措施，如标准化设计要点、预制部位及预制率计算等技术应用说明；3） 一体化装修设计的范围及技术内容；4） 装配式建筑特有的建筑节能设计内容。4.3.4 平面图。22 装配式建筑应在平面中用不同图例注明预制构件（如预制夹心外墙、 预制墙体、预制楼梯 、叠合阳台等）位置，并标注构件截面尺寸及其与轴线关系尺寸；预制构件大样图，为了控制尺寸及一体化装修相关的预埋点位。4.3.5 立面图。2 立面外轮廓及主要结构和建筑构造部件的位置，如女儿墙顶、檐口、柱、变形缝、室外楼梯和垂直爬梯、室外空调机搁板、外遮阳构件、阳台、栏杆、台阶、坡道、花台、雨篷、烟囱、勒脚、门窗（消防救援窗）、幕墙、洞口、门头、雨水管，以及其他装饰构件、线脚和粉刷分格线等，当为预制构件或成品部件时，根据建筑制图标准规定的不同图例示意，装配式建筑立面应反映出预制构件的分块拼缝，包括拼缝分布位置及宽度等。4.4.3 结构设计总说明。 1 工程概况。1）工程地点，工程周边环境（如轨道交通），工程分区，主要功能；2）各单体（或分区）建筑的长、宽、高，地上与地下层数，各层层高，结构类型、结构规则性判别，主要结构跨度，特别结构及造型，工业厂房的吊车吨位等。3）当采纳装配式结构时，应说明结构类型及采纳的预制构件类型等。16 当项目按装配式结构要求建设时，应有装配式结构设计专项说明：1)设计依据及配套图集①装配式结构采纳的的主要法规和主要标准(包括标准的名称、编号、年号和版本号)。②配套的相关图集(包括图集的名称、编号、年号和版本号)。③采纳的材料及性能要求。④预制构件详图及加工图。2）预制构件的生产和检验要求。3）预制构件的运输和堆放要求。4）预制构件现场安装要求。5）装配式结构验收要求。7 主要结构材料。7）装配式结构连接材料的种类及要求（装配式结构连接材料的种类及要求（包括连接套筒、浆锚金属波纹管、冷挤压接头性能等级要求、预制夹心外墙内的拉结件...
