吊篮安装建筑施工设计方案

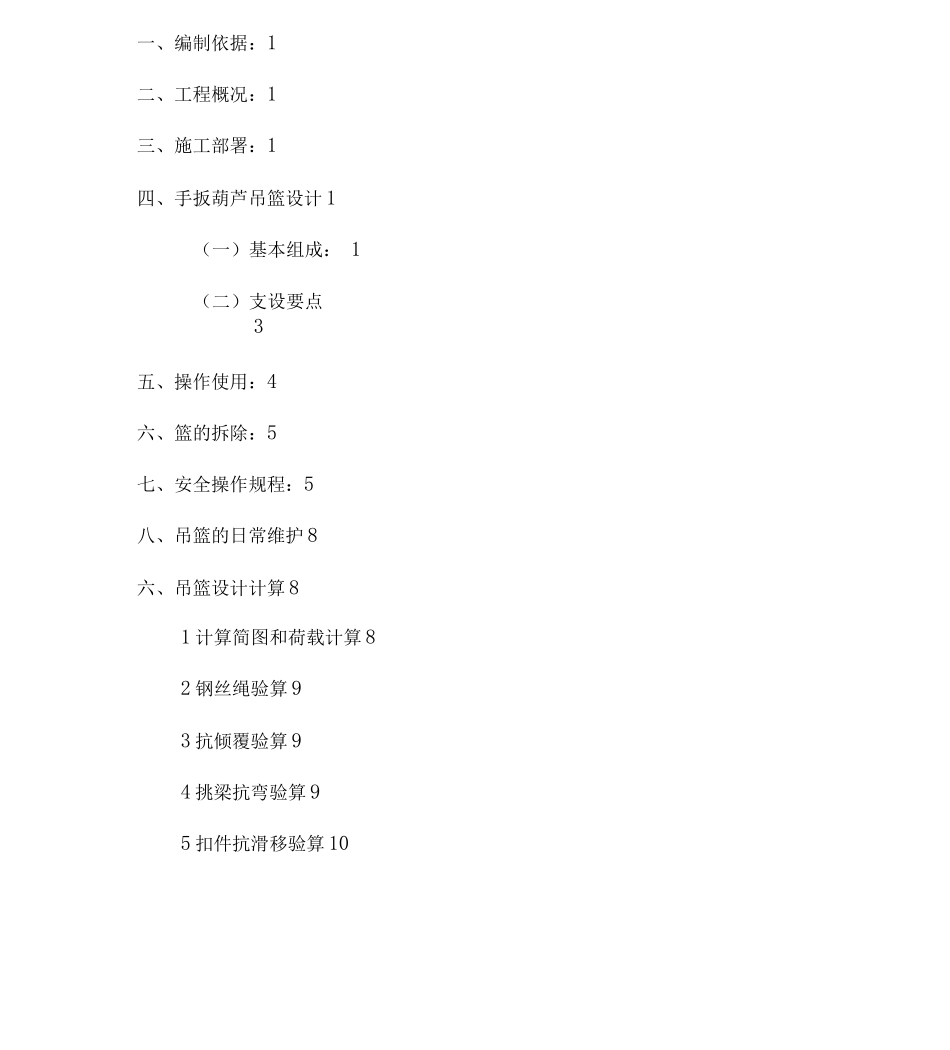

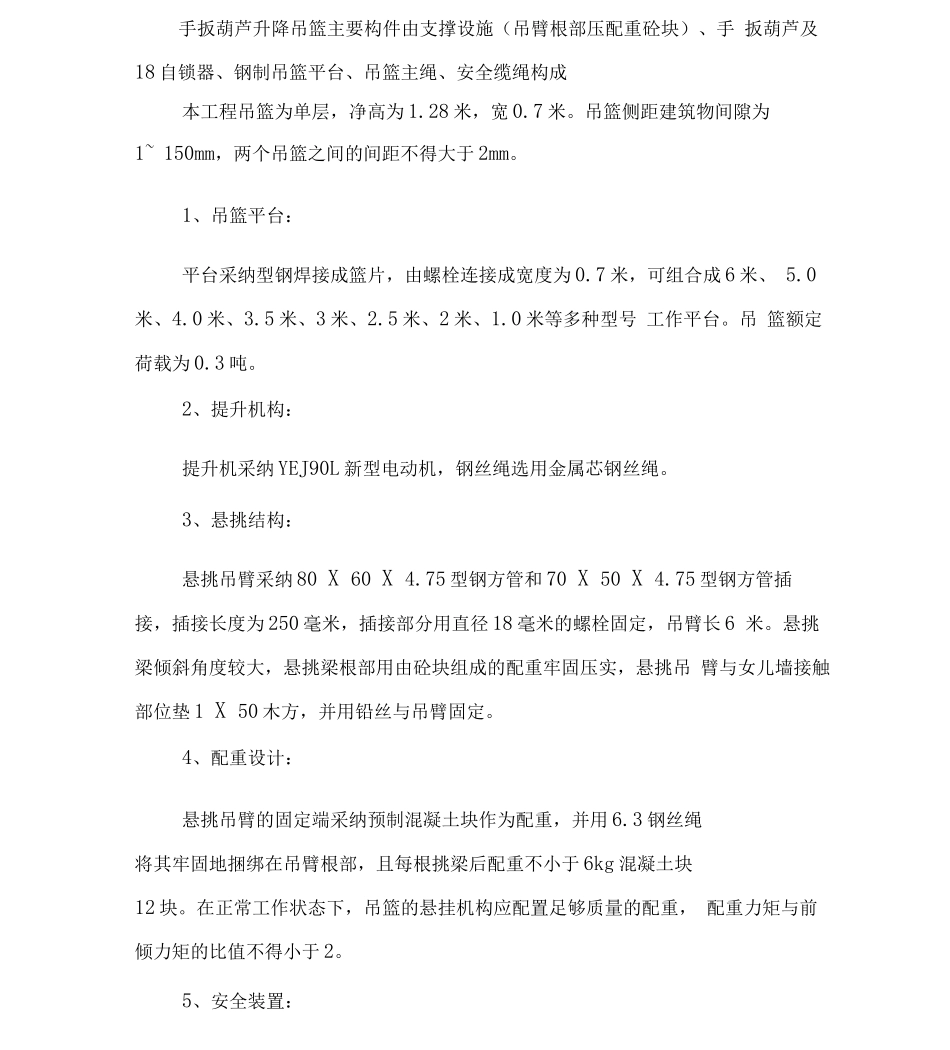

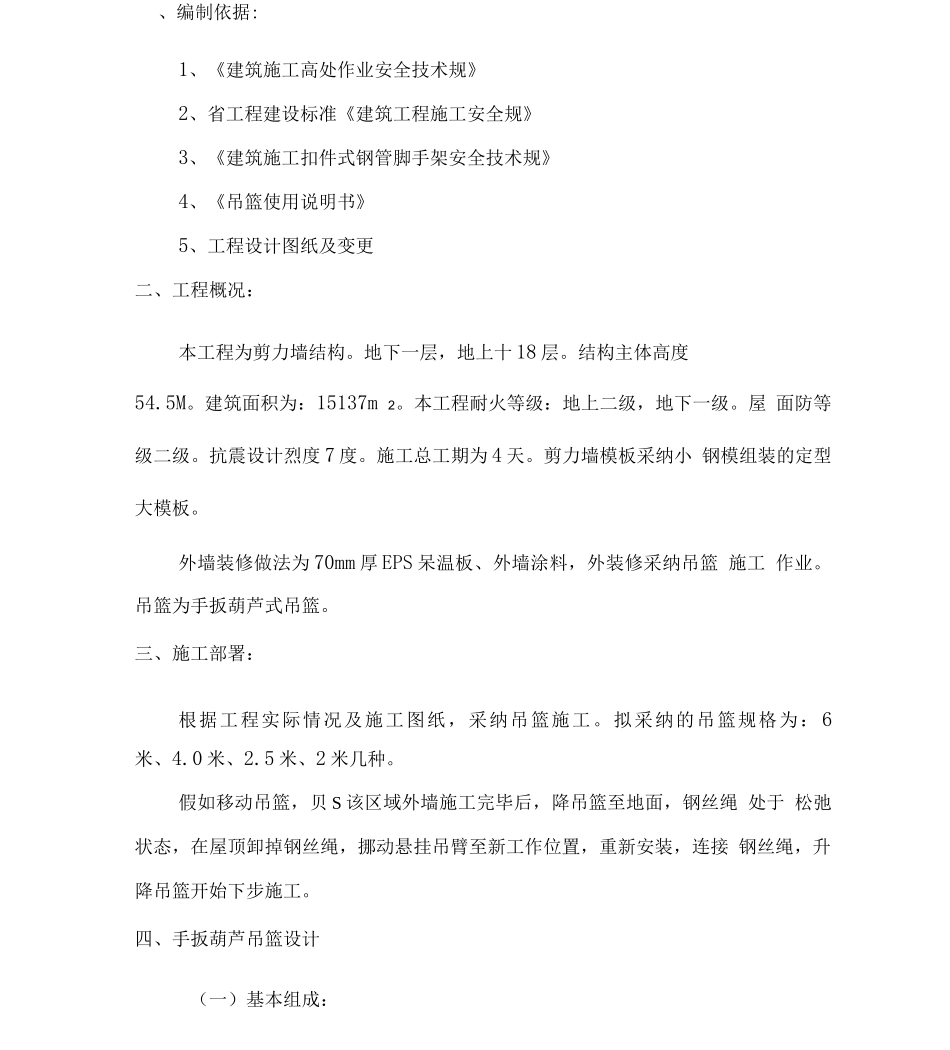

一、编制依据：1二、工程概况：1三、施工部署：1四、手扳葫芦吊篮设计 1（一）基本组成： 1（二）支设要点3五、操作使用：4六、篮的拆除：5七、安全操作规程：5八、吊篮的日常维护 8六、吊篮设计计算 81 计算简图和荷载计算 82 钢丝绳验算 93 抗倾覆验算 94 挑梁抗弯验算 95 扣件抗滑移验算 10、编制依据:1、《建筑施工高处作业安全技术规》2、省工程建设标准《建筑工程施工安全规》3、《建筑施工扣件式钢管脚手架安全技术规》4、《吊篮使用说明书》5、工程设计图纸及变更二、工程概况：本工程为剪力墙结构。地下一层，地上十 18 层。结构主体高度54.5M。建筑面积为：15137m 2。本工程耐火等级：地上二级，地下一级。屋 面防等级二级。抗震设计烈度 7 度。施工总工期为 4 天。剪力墙模板采纳小 钢模组装的定型大模板。外墙装修做法为 70mm 厚 EPS 呆温板、外墙涂料，外装修采纳吊篮 施工 作业。吊篮为手扳葫芦式吊篮。三、施工部署：根据工程实际情况及施工图纸，采纳吊篮施工。拟采纳的吊篮规格为： 6 米、4.0 米、2.5 米、2 米几种。假如移动吊篮，贝 S 该区域外墙施工完毕后，降吊篮至地面，钢丝绳 处于 松弛状态，在屋顶卸掉钢丝绳，挪动悬挂吊臂至新工作位置，重新安装，连接 钢丝绳，升降吊篮开始下步施工。四、手扳葫芦吊篮设计（一）基本组成：手扳葫芦升降吊篮主要构件由支撑设施（吊臂根部压配重砼块）、手 扳葫芦及18 自锁器、钢制吊篮平台、吊篮主绳、安全缆绳构成本工程吊篮为单层，净高为 1.28 米，宽 0.7 米。吊篮侧距建筑物间隙为1~ 150mm，两个吊篮之间的间距不得大于 2mm。1、吊篮平台：平台采纳型钢焊接成篮片，由螺栓连接成宽度为 0.7 米，可组合成 6 米、 5.0米、4.0 米、3.5 米、3 米、2.5 米、2 米、1.0 米等多种型号 工作平台。吊 篮额定荷载为 0.3 吨。2、提升机构：提升机采纳 YEJ90L 新型电动机，钢丝绳选用金属芯钢丝绳。3、悬挑结构：悬挑吊臂采纳 80 X 60 X 4.75 型钢方管和 70 X 50 X 4.75 型钢方管插 接，插接长度为 250 毫米，插接部分用直径 18 毫米的螺栓固定，吊臂长 6 米。悬挑梁倾斜角度较大，悬挑梁根部用由砼块组成的配重牢固压实，悬挑吊 臂与女儿墙接触部位垫 1 X 50 木方，并用铅丝与吊臂固定。4、配重设计：悬挑吊臂的固定端采纳预制混凝土块作为配重，并用 6.3 钢丝绳将其牢固地捆绑在吊臂根部，且每根...
