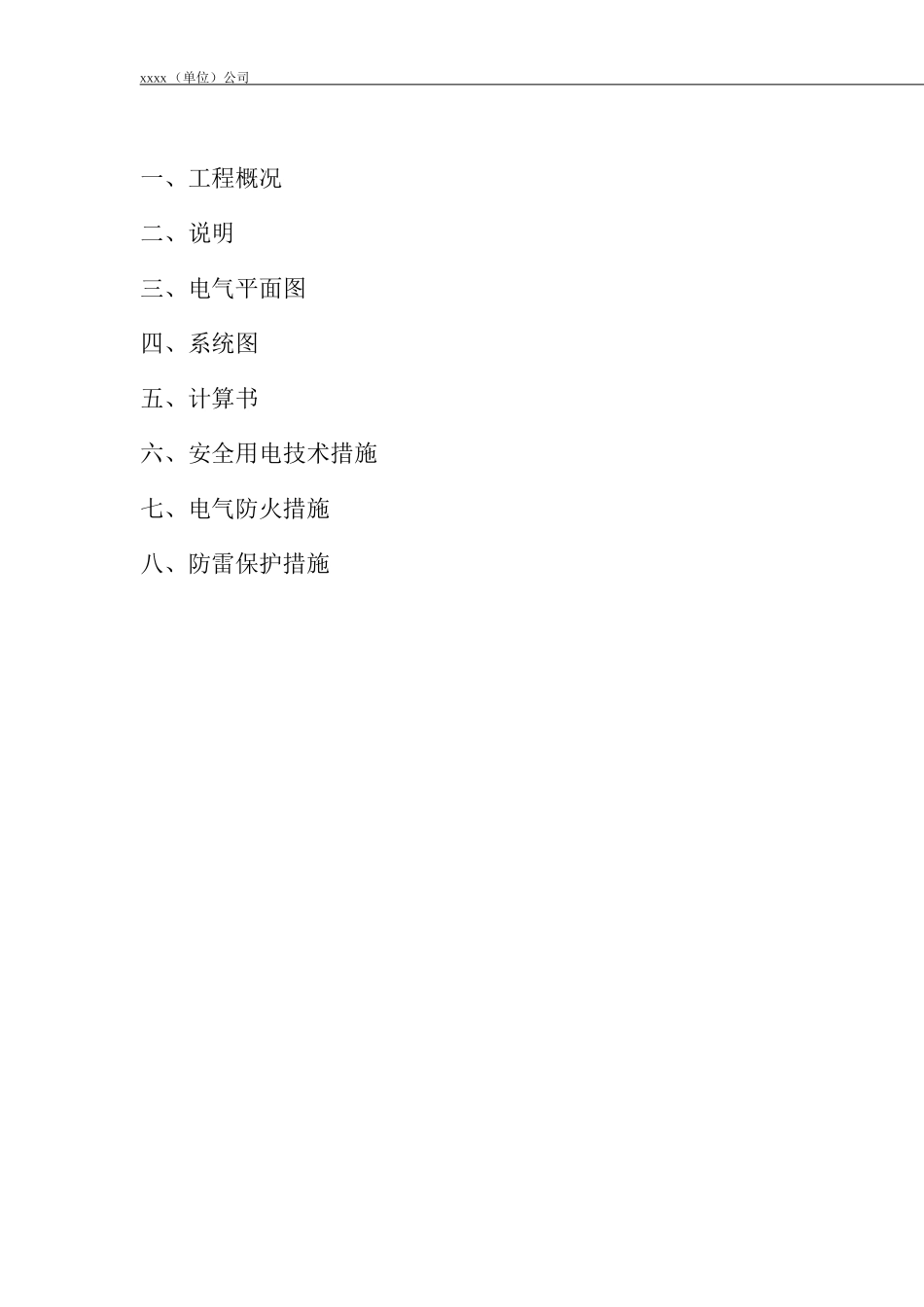

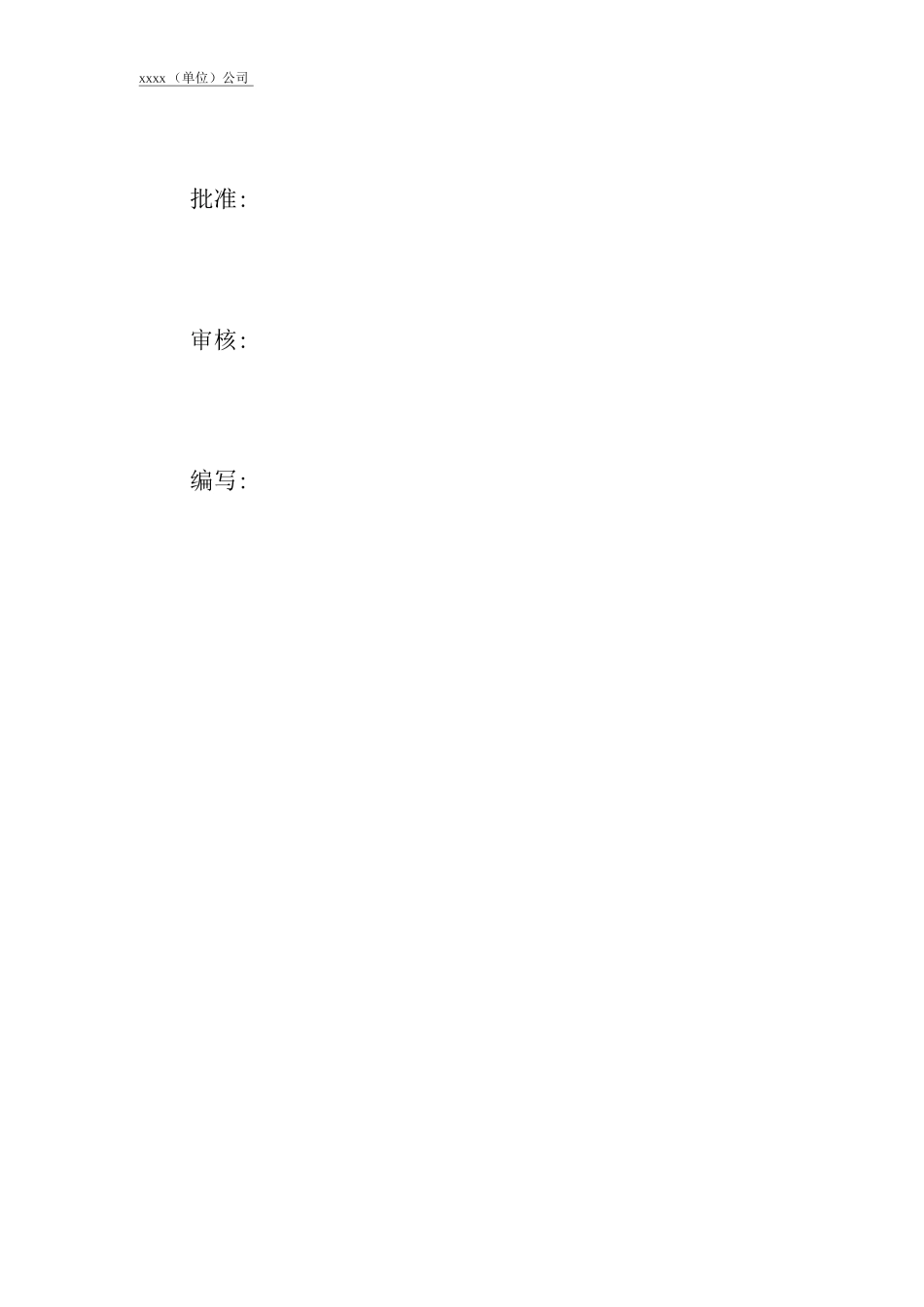

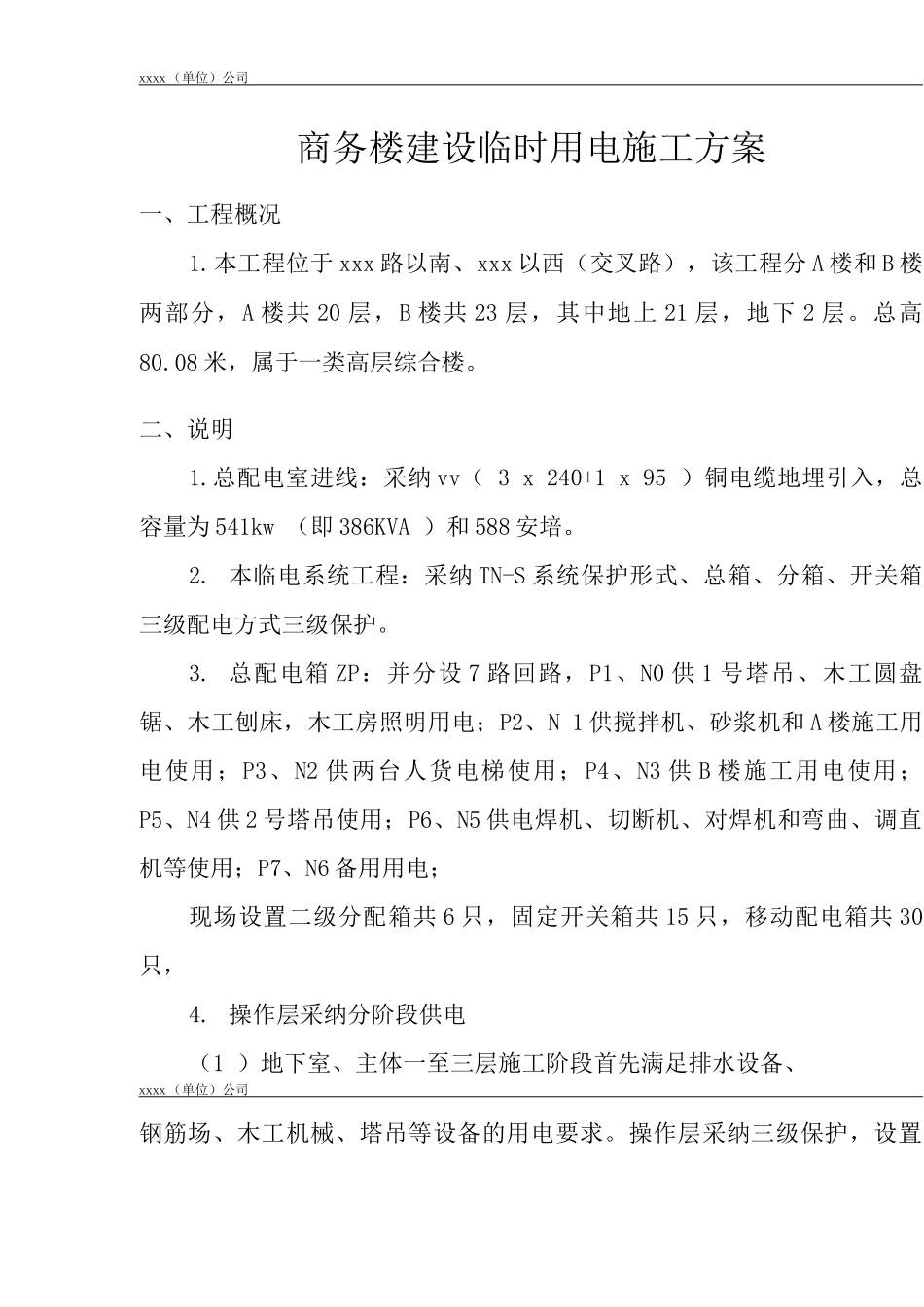

XXXX （单位）公司批准:审核:编写:XXXX （单位）公司一、工程概况二、说明三、电气平面图四、系统图五、计算书六、安全用电技术措施七、电气防火措施八、防雷保护措施XXXX （单位）公司商务楼建设临时用电施工方案一、工程概况1.本工程位于 xxx 路以南、xxx 以西（交叉路），该工程分 A 楼和 B 楼两部分，A 楼共 20 层，B 楼共 23 层，其中地上 21 层，地下 2 层。总高80.08 米，属于一类高层综合楼。二、说明1.总配电室进线：采纳 vv（ 3 x 240+1 x 95 ）铜电缆地埋引入，总容量为 541kw （即 386KVA ）和 588 安培。2. 本临电系统工程：采纳 TN-S 系统保护形式、总箱、分箱、开关箱三级配电方式三级保护。3. 总配电箱 ZP：并分设 7 路回路，P1、N0 供 1 号塔吊、木工圆盘锯、木工刨床，木工房照明用电；P2、N 1 供搅拌机、砂浆机和 A 楼施工用电使用；P3、N2 供两台人货电梯使用；P4、N3 供 B 楼施工用电使用；P5、N4 供 2 号塔吊使用；P6、N5 供电焊机、切断机、对焊机和弯曲、调直机等使用；P7、N6 备用用电；现场设置二级分配箱共 6 只，固定开关箱共 15 只，移动配电箱共 30只，4. 操作层采纳分阶段供电（1 ）地下室、主体一至三层施工阶段首先满足排水设备、XXXX （单位）公司钢筋场、木工机械、塔吊等设备的用电要求。操作层采纳三级保护，设置二级分配箱作为操作层施工电源，采纳移动配电箱供给施工机械用电以确保施工用电需要，移动配电箱根据实际需要设置。移动配电箱由附近二级配电箱供给电源，固定机械开关箱必须根据要求配置，做到“一机一闸一漏一箱一锁”。要求电源电缆必须按要求设置保护套管或架空敷设。（2）主体用电采纳垂直供电系统，每三层设置二级移动分配箱为楼层提供电源，A 楼垂直供电系统由 P2 箱提供电源，均采纳 VV-3 x 25+2 x 16每隔三层设二级配电箱，沿人货电梯架子垂直布置。B 楼垂直供电系统由 P4箱提供电源，均采纳 VV-3x25+2x16 每隔三层设二级配电箱，沿人货电梯架子垂直布置。为每一层开关箱、照明配电箱提供用电。（3 ）主体封顶后将木工棚、钢筋制作场重新调整位置，塔吊拆除。5、安装配电室、各分配电箱和各固定机械设备等处设置重复接地极采纳 L50 x 54 镀锌角钢 2.5m 长埋地，安装测试接地测试点，要求不大于10Q,其总配电室接地电阻不得大于 4Q,塔吊基础做防雷接地用镀锌扁铁与在建工程桩基钢筋网连接，其他线...
