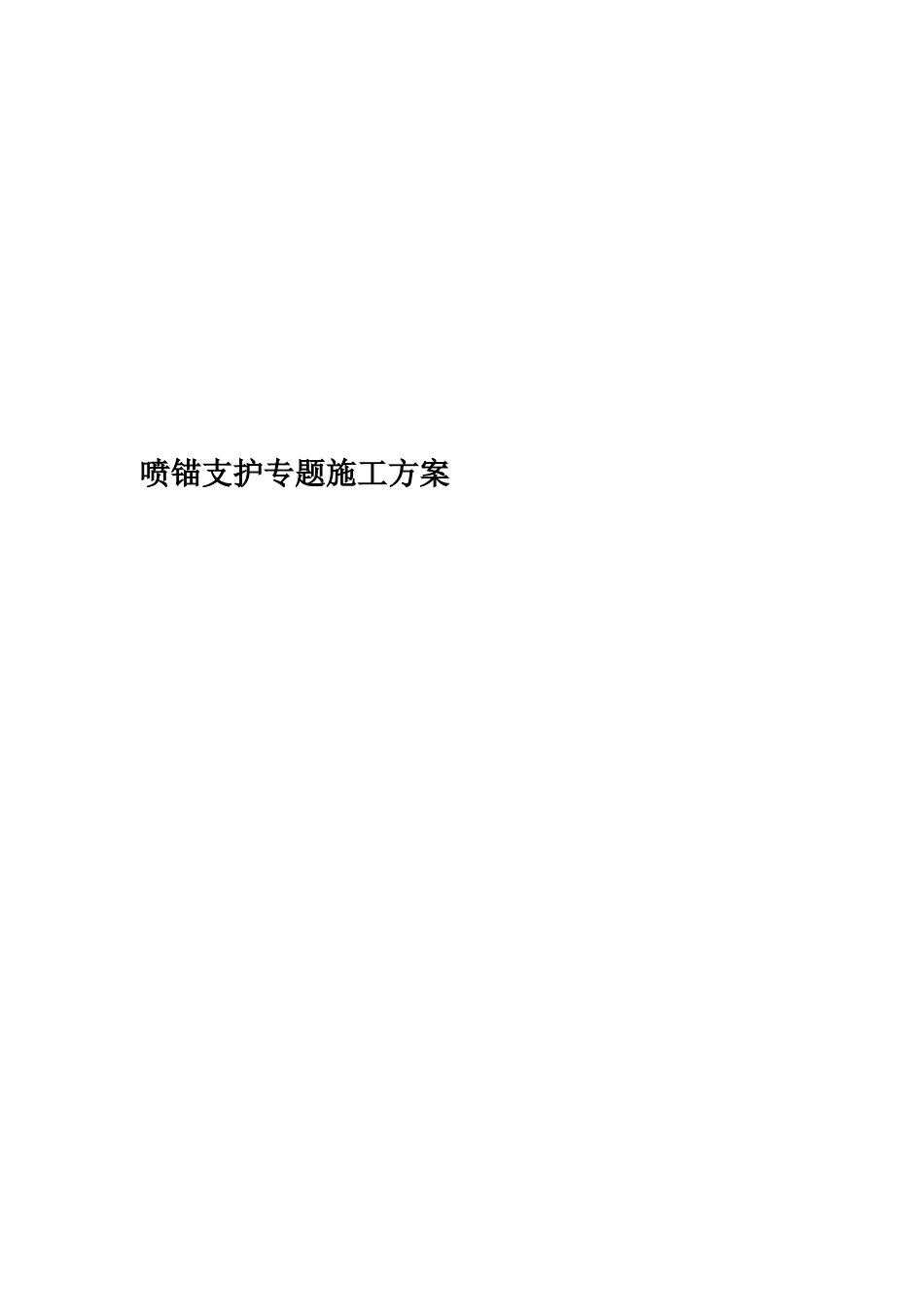

喷锚支护专项施工方案

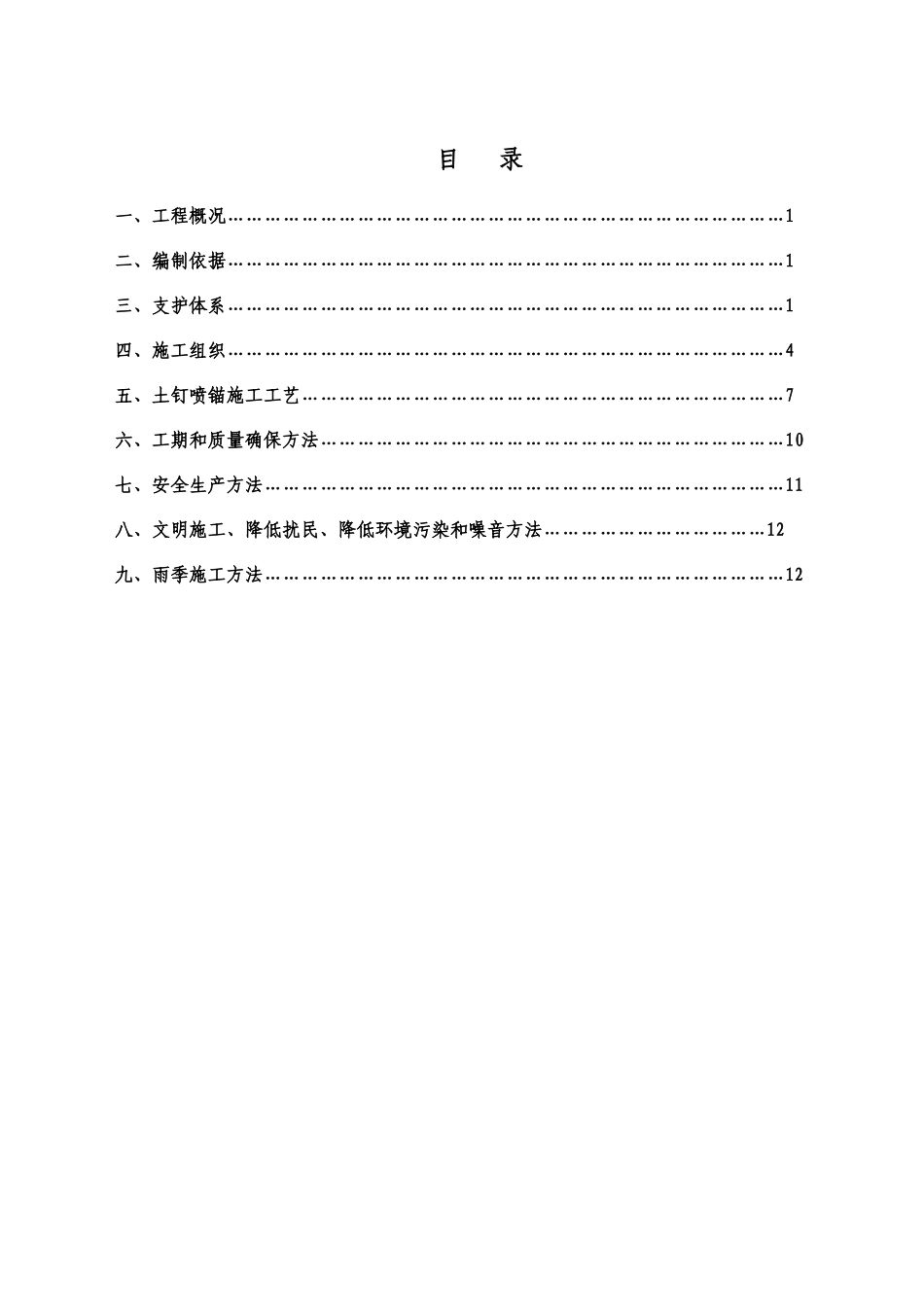

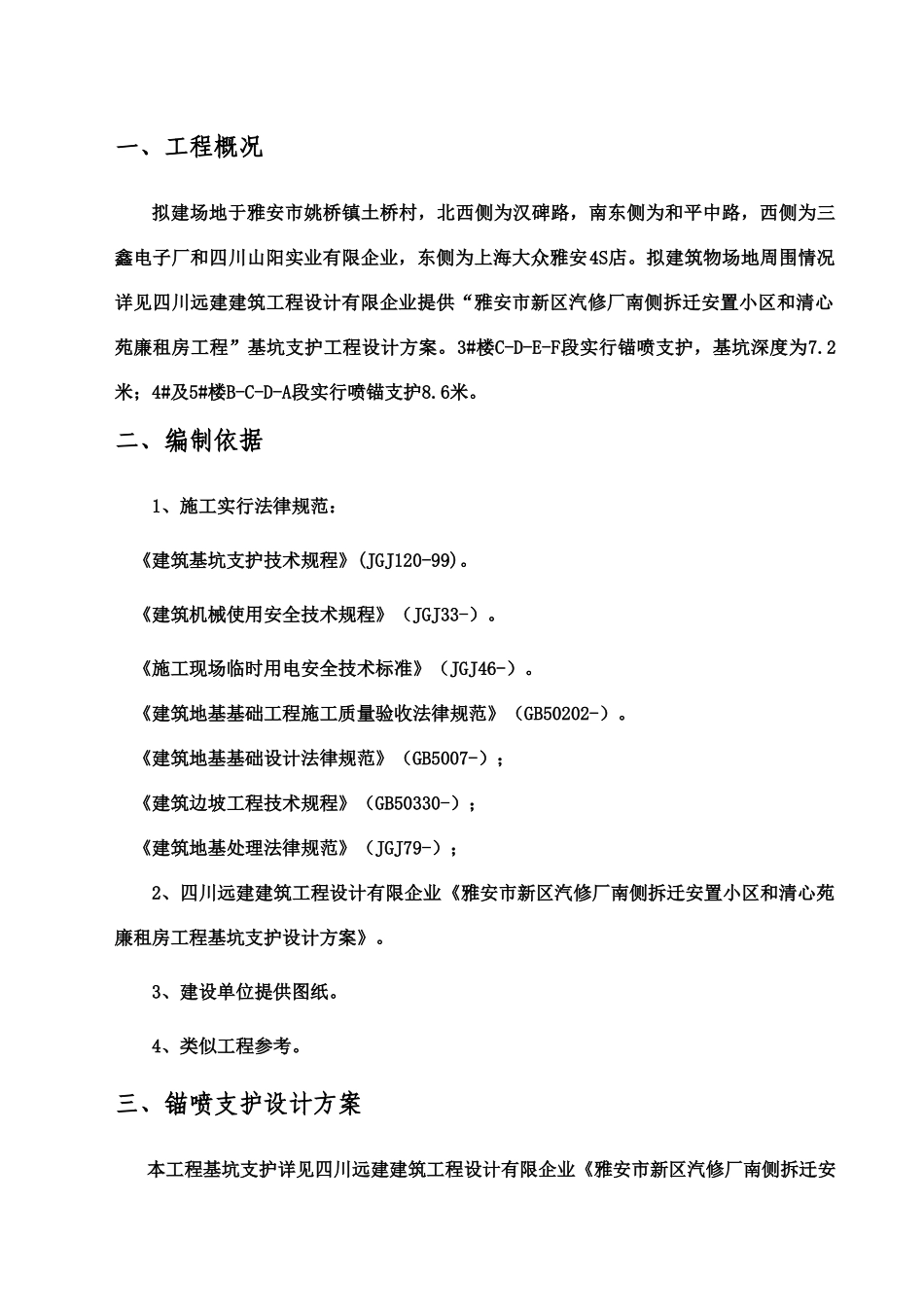

喷锚支护专题施工方案目 录一、工程概况………………………………………………………………………………1二、编制依据………………………………………………………………………………1三、支护体系………………………………………………………………………………1四、施工组织………………………………………………………………………………4五、土钉喷锚施工工艺……………………………………………………………………7六、工期和质量确保方法…………………………………………………………………10七、安全生产方法…………………………………………………………………………11八、文明施工、降低扰民、降低环境污染和噪音方法………………………………12九、雨季施工方法…………………………………………………………………………12 一、工程概况拟建场地于雅安市姚桥镇土桥村，北西侧为汉碑路，南东侧为和平中路，西侧为三鑫电子厂和四川山阳实业有限企业，东侧为上海大众雅安4S店。拟建筑物场地周围情况详见四川远建建筑工程设计有限企业提供“雅安市新区汽修厂南侧拆迁安置小区和清心苑廉租房工程”基坑支护工程设计方案。3#楼C-D-E-F段实行锚喷支护，基坑深度为7.2米；4#及5#楼B-C-D-A段实行喷锚支护8.6米。二、编制依据1、施工实行法律规范：《建筑基坑支护技术规程》(JGJ120-99)。《建筑机械使用安全技术规程》（JGJ33-）。《施工现场临时用电安全技术标准》（JGJ46-）。《建筑地基基础工程施工质量验收法律规范》（GB50202-）。《建筑地基基础设计法律规范》（GB5007-）；《建筑边坡工程技术规程》（GB50330-）； 《建筑地基处理法律规范》（JGJ79-）；2、四川远建建筑工程设计有限企业《雅安市新区汽修厂南侧拆迁安置小区和清心苑廉租房工程基坑支护设计方案》。3、建设单位提供图纸。4、类似工程参考。三、锚喷支护设计方案本工程基坑支护详见四川远建建筑工程设计有限企业《雅安市新区汽修厂南侧拆迁安置小区和清心苑廉租房工程基坑支护设计方案》。1、 3#楼CDE段喷锚护壁参数。 基坑深度约为:8.45m；竖向锚杆排数：N=5排；水平间距：1.5m；竖向间距：1.2，1.5，1.5，1.7，1.7；锚杆孔径:d=48mm；δ3.0；锚杆长度：10.0、8.0、6.0、4.0、2.0；锚杆施工参数：排数入射角深度长度钢管直径钻孔直径L115。1.2m10.0m48mm60mmL215。2.7m8.0m48mm60mmL315。4.2m6.0m48mm60mmL415。5.9m4.0m48mm60mmL515。7.6m2.0m48mm60mm锚杆泄浆孔：...
