四、通风与空调工程系统施工安装方案

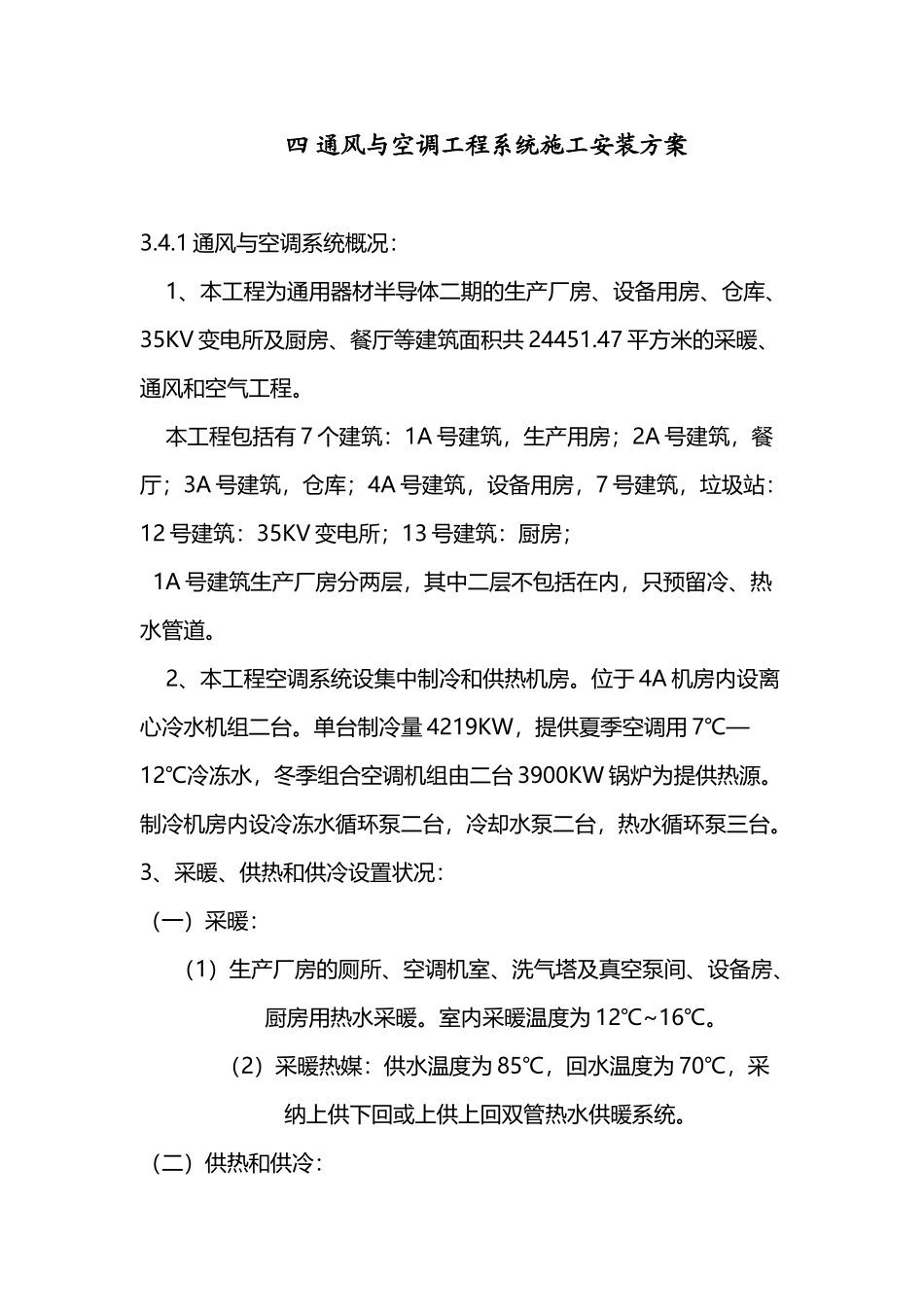

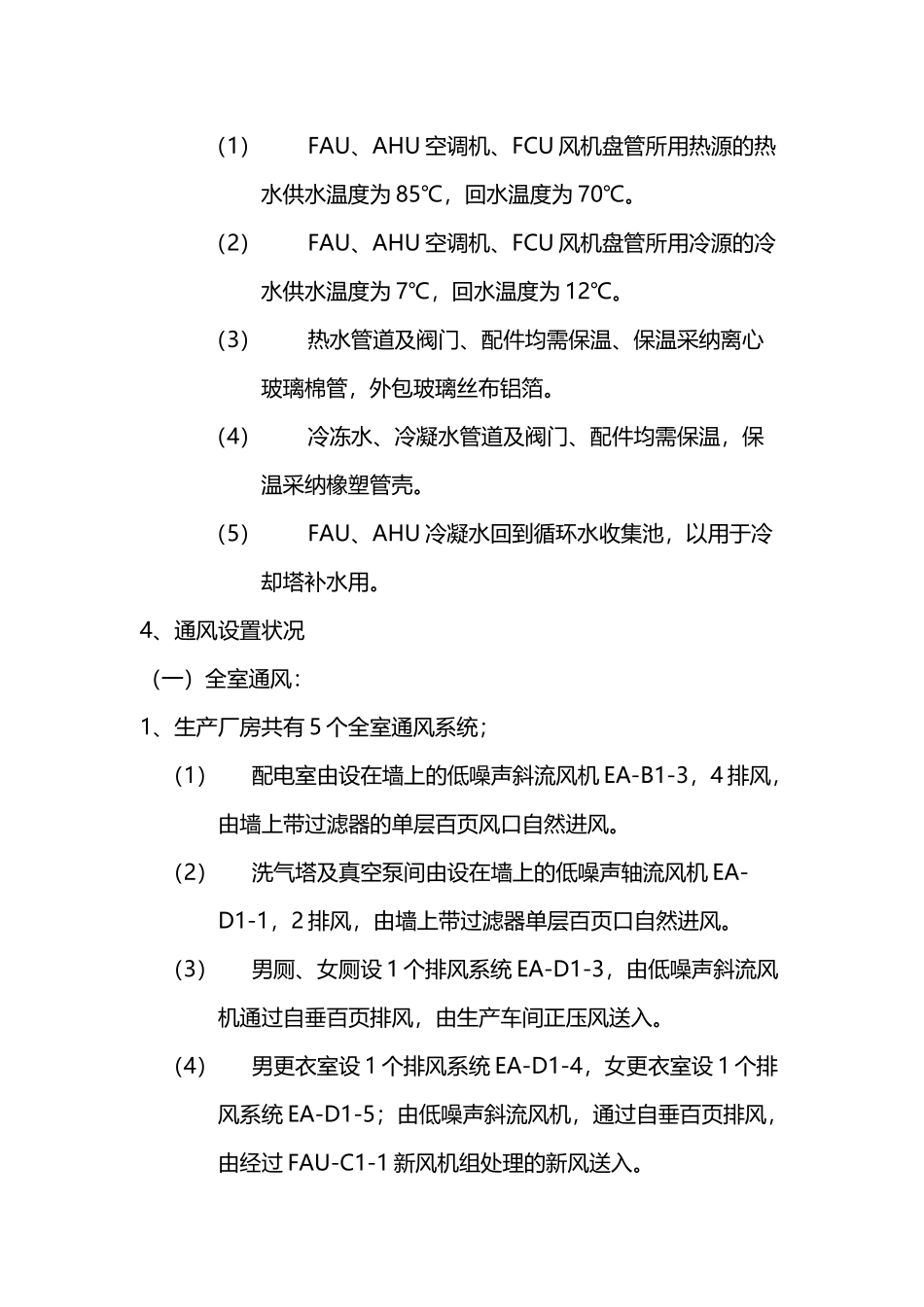

四、通风与空调工程系统施工安装方案(20 页)Good is good, but better carries it.精益求精，善益求善。四 通风与空调工程系统施工安装方案3.4.1 通风与空调系统概况： 1、本工程为通用器材半导体二期的生产厂房、设备用房、仓库、35KV 变电所及厨房、餐厅等建筑面积共 24451.47 平方米的采暖、通风和空气工程。 本工程包括有 7 个建筑：1A 号建筑，生产用房；2A 号建筑，餐厅；3A 号建筑，仓库；4A 号建筑，设备用房，7 号建筑，垃圾站：12 号建筑：35KV 变电所；13 号建筑：厨房； 1A 号建筑生产厂房分两层，其中二层不包括在内，只预留冷、热水管道。 2、本工程空调系统设集中制冷和供热机房。位于 4A 机房内设离心冷水机组二台。单台制冷量 4219KW，提供夏季空调用 7℃—12℃冷冻水，冬季组合空调机组由二台 3900KW 锅炉为提供热源。制冷机房内设冷冻水循环泵二台，冷却水泵二台，热水循环泵三台。3、采暖、供热和供冷设置状况：（一）采暖： （1）生产厂房的厕所、空调机室、洗气塔及真空泵间、设备房、厨房用热水采暖。室内采暖温度为 12℃~16℃。（2）采暖热媒：供水温度为 85℃，回水温度为 70℃，采纳上供下回或上供上回双管热水供暖系统。（二）供热和供冷：（1）FAU、AHU 空调机、FCU 风机盘管所用热源的热水供水温度为 85℃，回水温度为 70℃。（2）FAU、AHU 空调机、FCU 风机盘管所用冷源的冷水供水温度为 7℃，回水温度为 12℃。（3）热水管道及阀门、配件均需保温、保温采纳离心玻璃棉管，外包玻璃丝布铝箔。（4）冷冻水、冷凝水管道及阀门、配件均需保温，保温采纳橡塑管壳。（5）FAU、AHU 冷凝水回到循环水收集池，以用于冷却塔补水用。4、通风设置状况（一）全室通风：1、生产厂房共有 5 个全室通风系统；（1）配电室由设在墙上的低噪声斜流风机 EA-B1-3，4 排风，由墙上带过滤器的单层百页风口自然进风。（2）洗气塔及真空泵间由设在墙上的低噪声轴流风机 EA-D1-1，2 排风，由墙上带过滤器单层百页口自然进风。（3）男厕、女厕设 1 个排风系统 EA-D1-3，由低噪声斜流风机通过自垂百页排风，由生产车间正压风送入。（4）男更衣室设 1 个排风系统 EA-D1-4，女更衣室设 1 个排风系统 EA-D1-5；由低噪声斜流风机，通过自垂百页排风，由经过 FAU-C1-1 新风机组处理的新风送入。2、吸烟室设 1 个排风系统 EA-15A-1，自然进风； 垃圾站设 1 个排风系统 EA-7-1...
