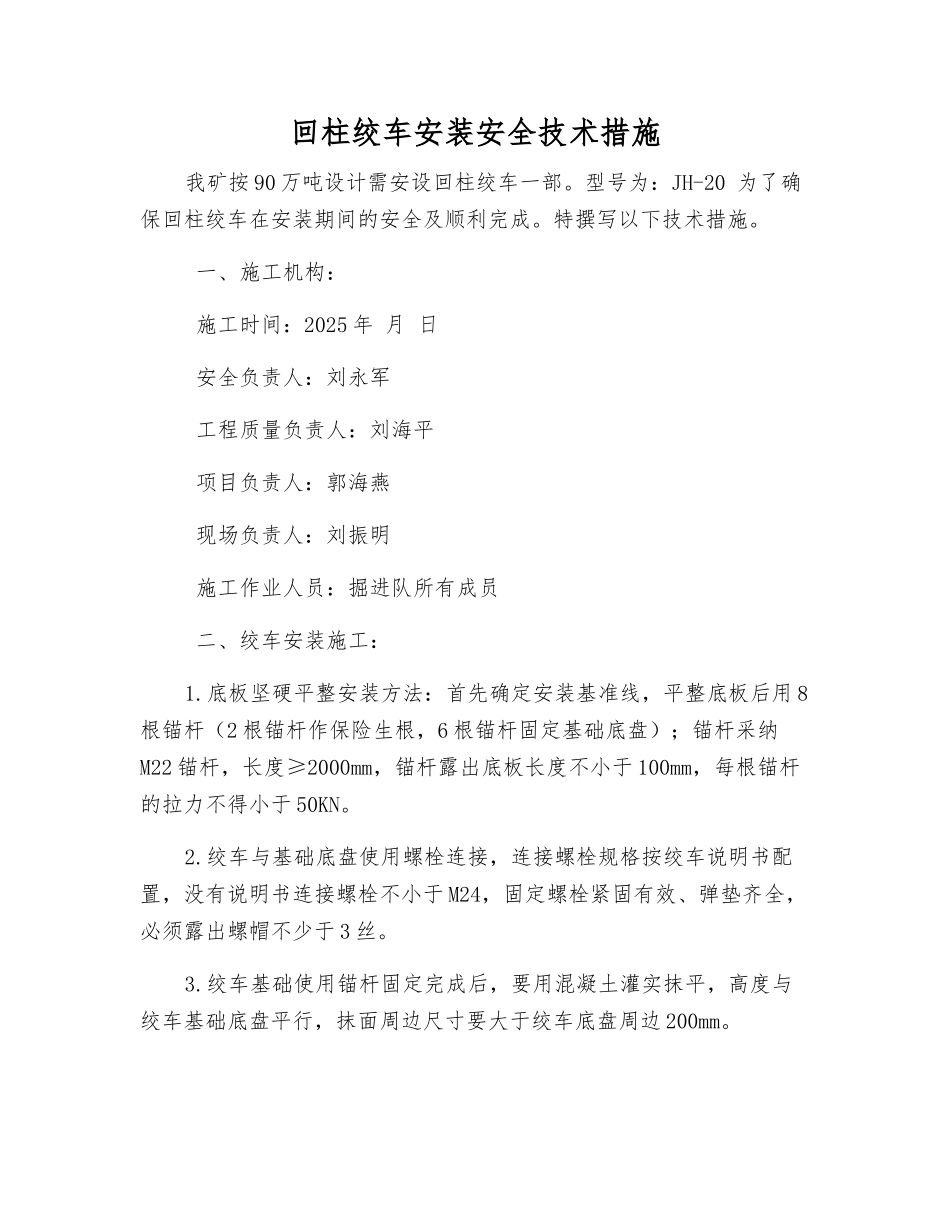

回柱绞车安装安全技术措施

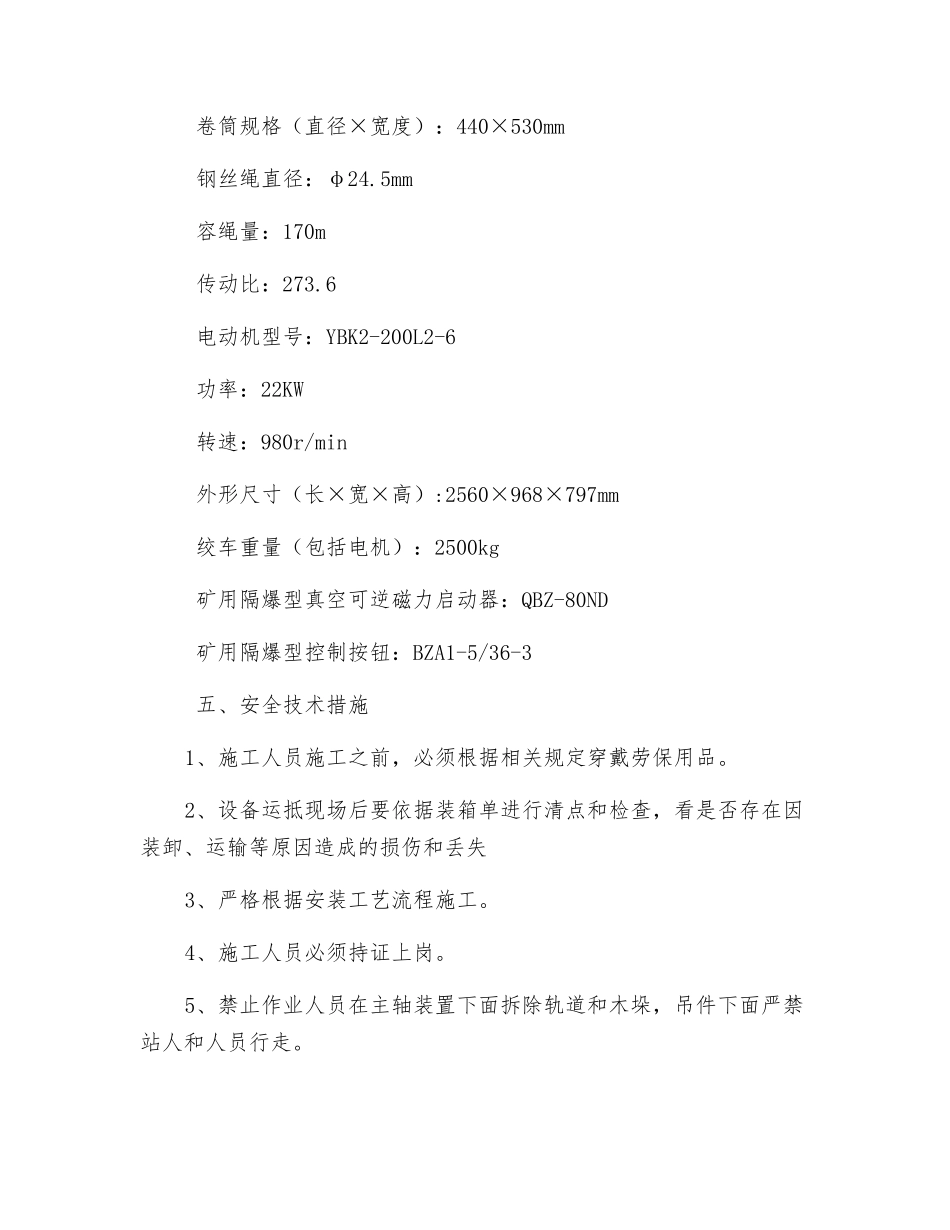

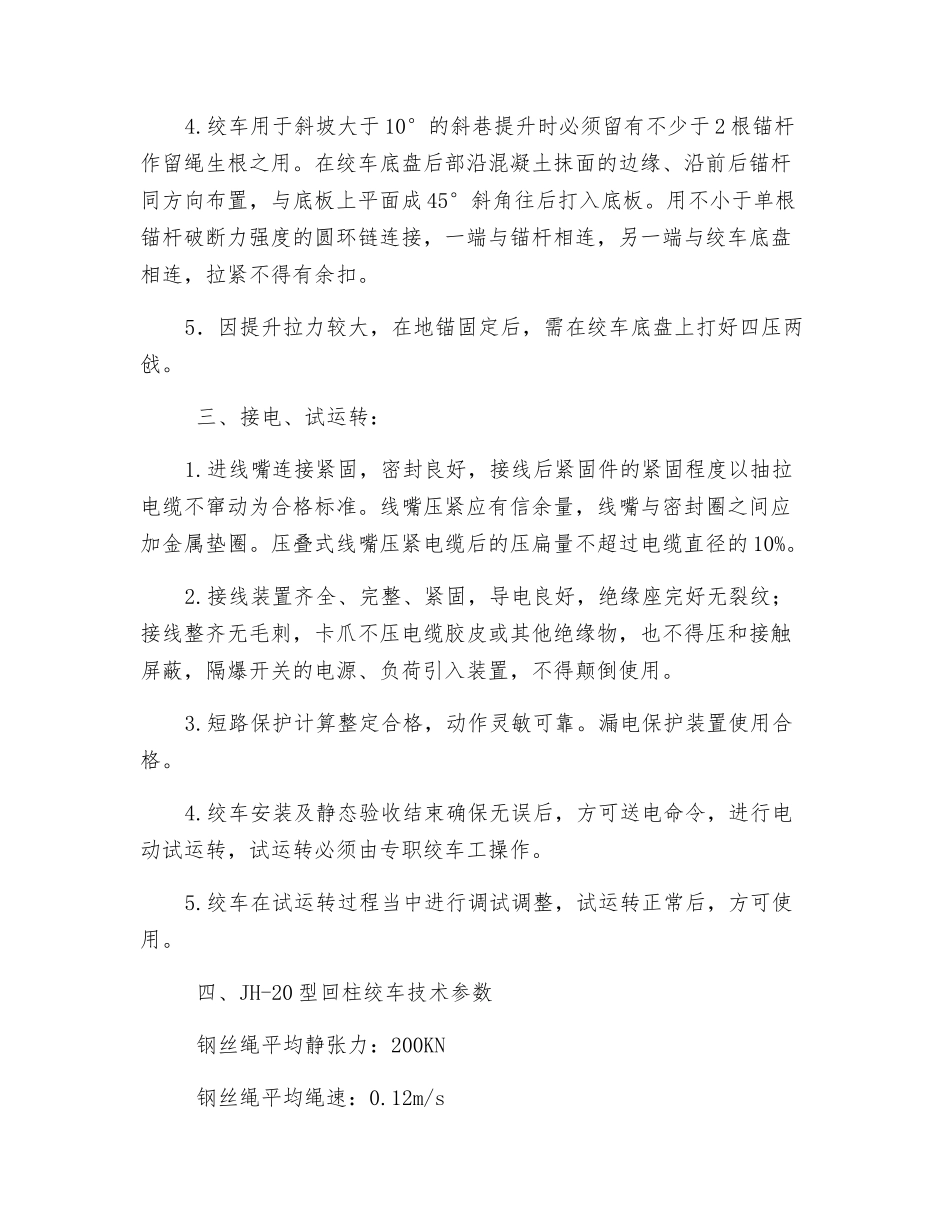

回柱绞车安装安全技术措施我矿按 90 万吨设计需安设回柱绞车一部。型号为：JH-20 为了确保回柱绞车在安装期间的安全及顺利完成。特撰写以下技术措施。 一、施工机构： 施工时间：2025 年 月 日 安全负责人：刘永军 工程质量负责人：刘海平 项目负责人：郭海燕 现场负责人：刘振明 施工作业人员：掘进队所有成员 二、绞车安装施工：1.底板坚硬平整安装方法：首先确定安装基准线，平整底板后用 8根锚杆（2 根锚杆作保险生根，6 根锚杆固定基础底盘）；锚杆采纳M22 锚杆，长度≥2000mm，锚杆露出底板长度不小于 100mm，每根锚杆的拉力不得小于 50KN。2.绞车与基础底盘使用螺栓连接，连接螺栓规格按绞车说明书配置，没有说明书连接螺栓不小于 M24，固定螺栓紧固有效、弹垫齐全，必须露出螺帽不少于 3 丝。3.绞车基础使用锚杆固定完成后，要用混凝土灌实抹平，高度与绞车基础底盘平行，抹面周边尺寸要大于绞车底盘周边 200mm。4.绞车用于斜坡大于 10°的斜巷提升时必须留有不少于 2 根锚杆作留绳生根之用。在绞车底盘后部沿混凝土抹面的边缘、沿前后锚杆同方向布置，与底板上平面成 45°斜角往后打入底板。用不小于单根锚杆破断力强度的圆环链连接，一端与锚杆相连，另一端与绞车底盘相连，拉紧不得有余扣。5．因提升拉力较大，在地锚固定后，需在绞车底盘上打好四压两戗。 三、接电、试运转：1.进线嘴连接紧固，密封良好，接线后紧固件的紧固程度以抽拉电缆不窜动为合格标准。线嘴压紧应有信余量，线嘴与密封圈之间应加金属垫圈。压叠式线嘴压紧电缆后的压扁量不超过电缆直径的 10%。2.接线装置齐全、完整、紧固，导电良好，绝缘座完好无裂纹；接线整齐无毛刺，卡爪不压电缆胶皮或其他绝缘物，也不得压和接触屏蔽，隔爆开关的电源、负荷引入装置，不得颠倒使用。3.短路保护计算整定合格，动作灵敏可靠。漏电保护装置使用合格。4.绞车安装及静态验收结束确保无误后，方可送电命令，进行电动试运转，试运转必须由专职绞车工操作。5.绞车在试运转过程当中进行调试调整，试运转正常后，方可使用。 四、JH-20 型回柱绞车技术参数 钢丝绳平均静张力：200KN 钢丝绳平均绳速：0.12m/s 卷筒规格（直径×宽度）：440×530mm 钢丝绳直径：φ24.5mm 容绳量：170m 传动比：273.6 电动机型号：YBK2-200L2-6 功率：22KW 转速：980r/min 外形尺寸（长×宽×高）:2560×968×797mm 绞车重量（包括电机）：2500kg 矿用隔爆型...
