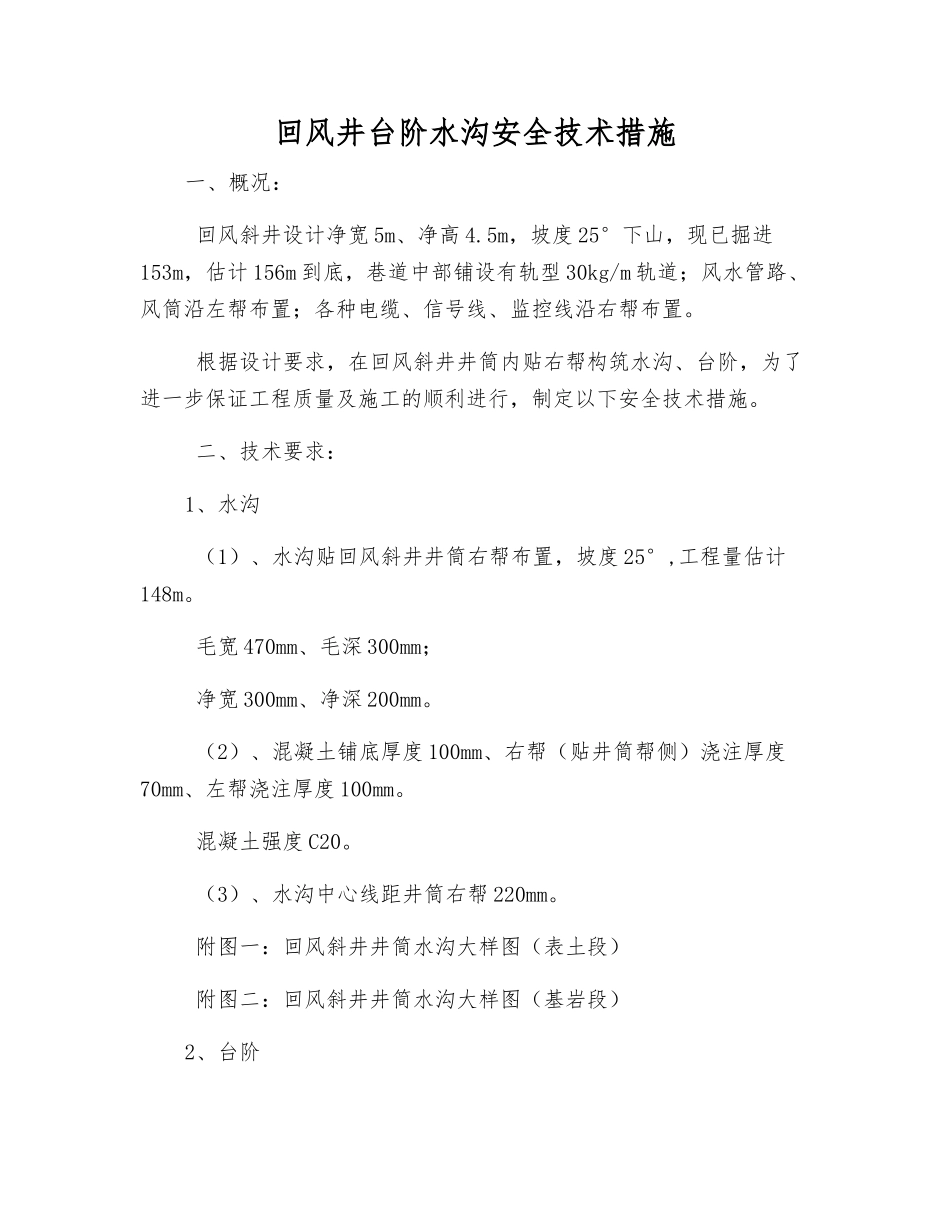

回风井台阶水沟安全技术措施

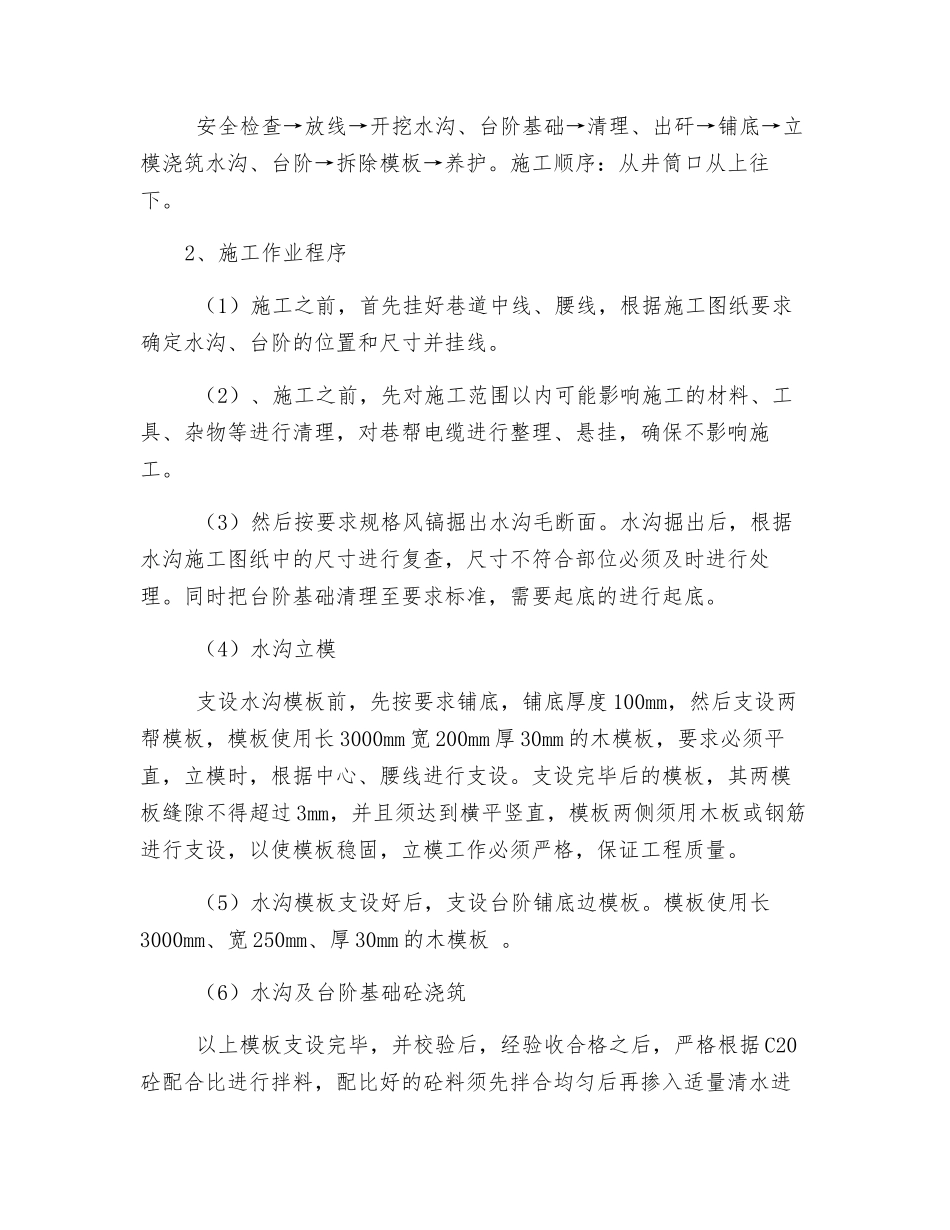

回风井台阶水沟安全技术措施一、概况： 回风斜井设计净宽 5m、净高 4.5m，坡度 25°下山，现已掘进153m，估计 156m 到底，巷道中部铺设有轨型 30kg/m 轨道；风水管路、风筒沿左帮布置；各种电缆、信号线、监控线沿右帮布置。 根据设计要求，在回风斜井井筒内贴右帮构筑水沟、台阶，为了进一步保证工程质量及施工的顺利进行，制定以下安全技术措施。 二、技术要求：1、水沟 （1）、水沟贴回风斜井井筒右帮布置，坡度 25°,工程量估计148m。 毛宽 470mm、毛深 300mm； 净宽 300mm、净深 200mm。 （2）、混凝土铺底厚度 100mm、右帮（贴井筒帮侧）浇注厚度70mm、左帮浇注厚度 100mm。 混凝土强度 C20。 （3）、水沟中心线距井筒右帮 220mm。 附图一：回风斜井井筒水沟大样图（表土段） 附图二：回风斜井井筒水沟大样图（基岩段）2、台阶 （1）、台阶长 500mm，每个台阶宽 322mm（斜距 355mm）、高150mm，工程量估计 148m。 （2）、台阶铺底厚度 100mm。 （3）、混凝土强度 C20。 附图三：台阶大样图 （4）、台阶紧靠水沟布置，右边沿与水沟中线距离 250mm，坡度25°下山。水沟高度为浇筑后上表面距腰线 1000mm。施工起始位置见附图四。浇筑时，在水沟起始位置预埋长度适中的 3 寸铁管，铁管预埋高度为上表面与水沟上表面一致，以后每 50m 留设一个，作为铺底后截流水槽的通道。 附图四：回风斜井水沟、台阶布置平面图 （5）C20 砼配比：C20 每立方混凝土材料用量：水泥：430Kg,水：185Kg,砂子：860Kg,石子：860 Kg，重量比：1:0.43:2:2。 附图五：台阶水沟位置关系示意图 附图六：截留水沟铁管预埋示意图 三、施工作业程序及主要工序 水沟施工采纳风镐配合洋镐的方式开挖，所有矸石由人工将矸石装入箕斗，再运输至地面，浇筑材料运输采纳箕斗配合人工，混凝土浇注工程由人工施工。1、主要工序 安全检查→放线→开挖水沟、台阶基础→清理、出矸→铺底→立模浇筑水沟、台阶→拆除模板→养护。施工顺序：从井筒口从上往下。2、施工作业程序 （1）施工之前，首先挂好巷道中线、腰线，根据施工图纸要求确定水沟、台阶的位置和尺寸并挂线。 （2）、施工之前，先对施工范围以内可能影响施工的材料、工具、杂物等进行清理，对巷帮电缆进行整理、悬挂，确保不影响施工。 （3）然后按要求规格风镐掘出水沟毛断面。水沟掘出后，根据水沟施工图纸中的尺寸进行复查，尺寸不符合部位必须及时进行处理。同...
