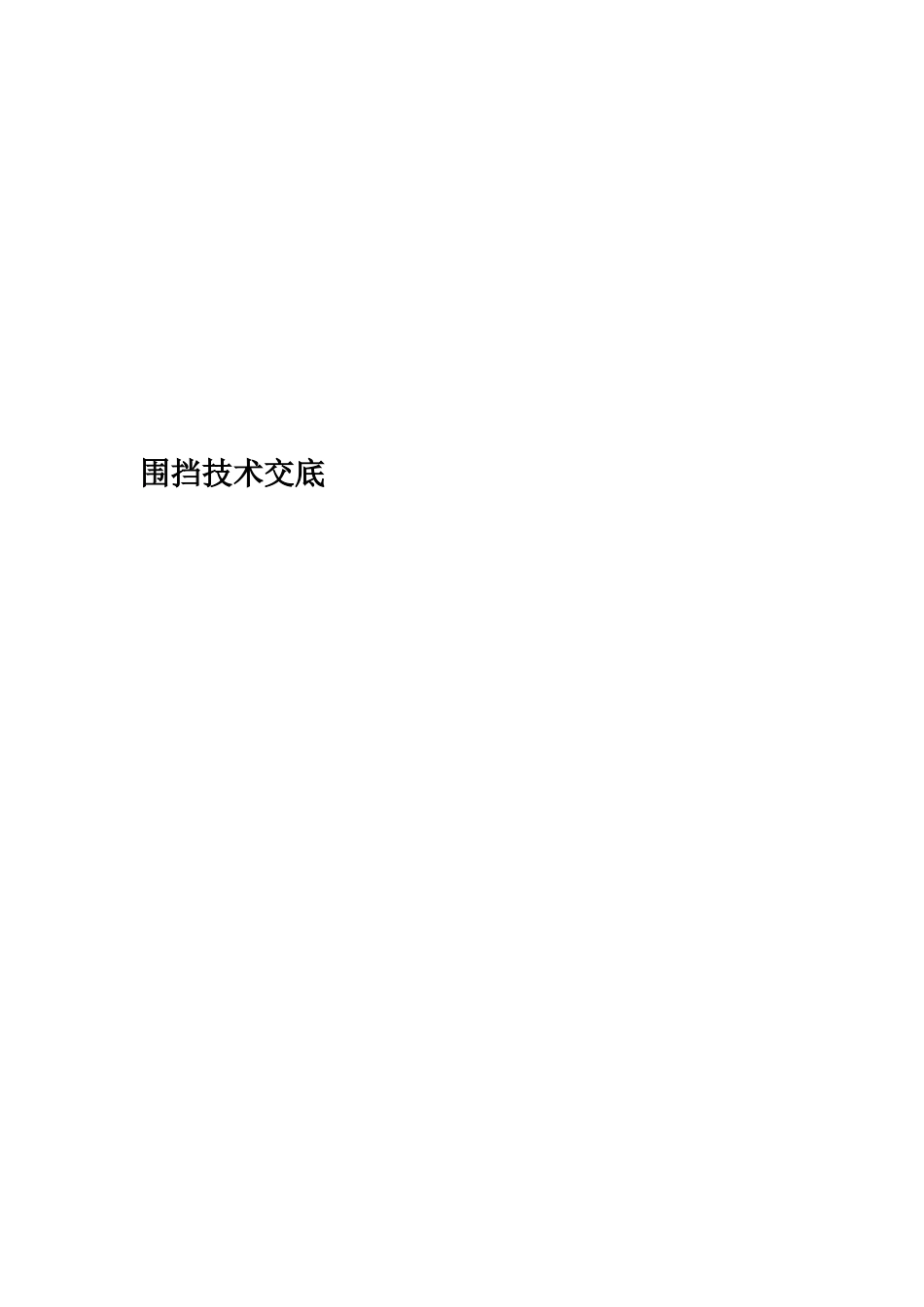

围挡技术交底

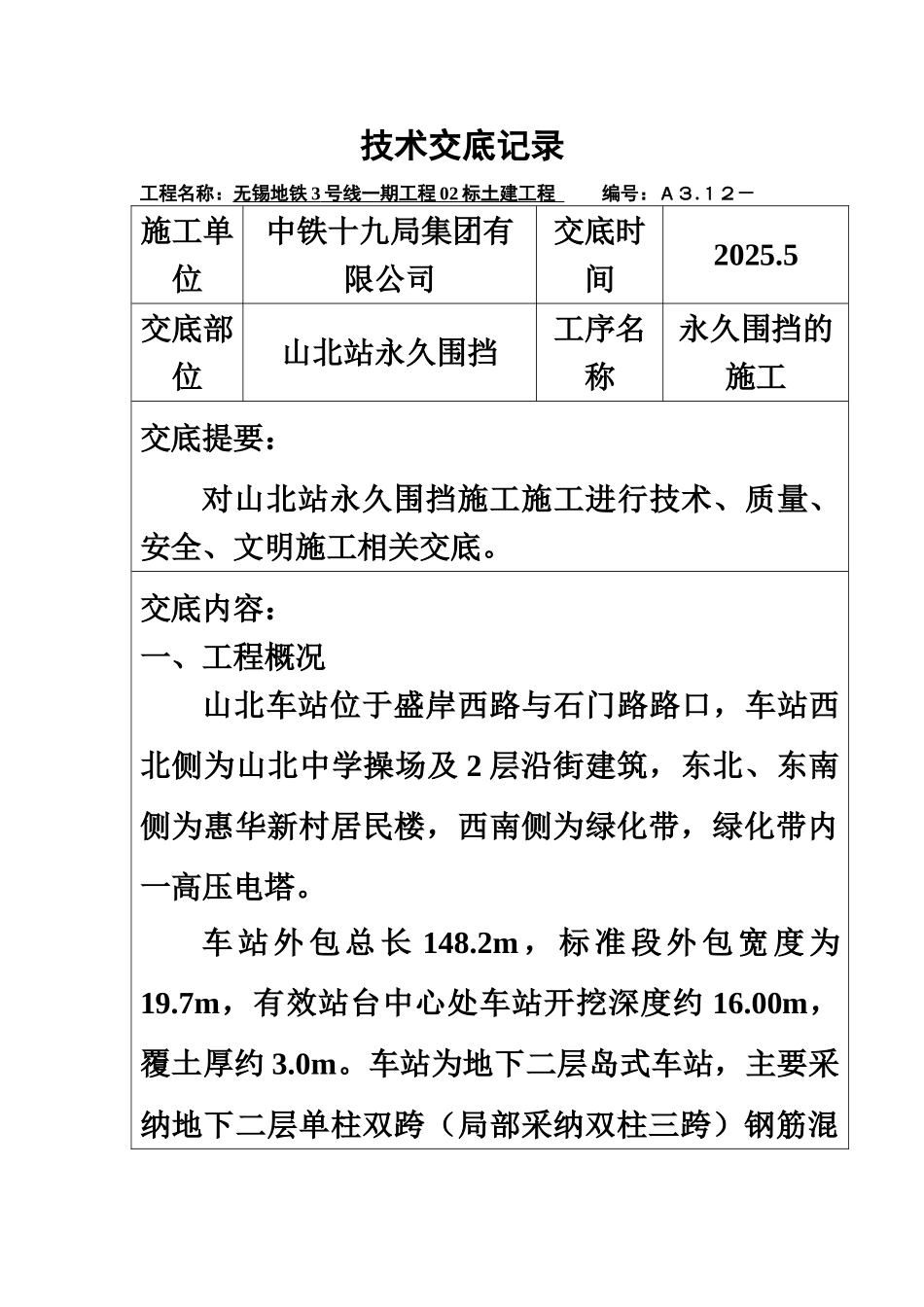

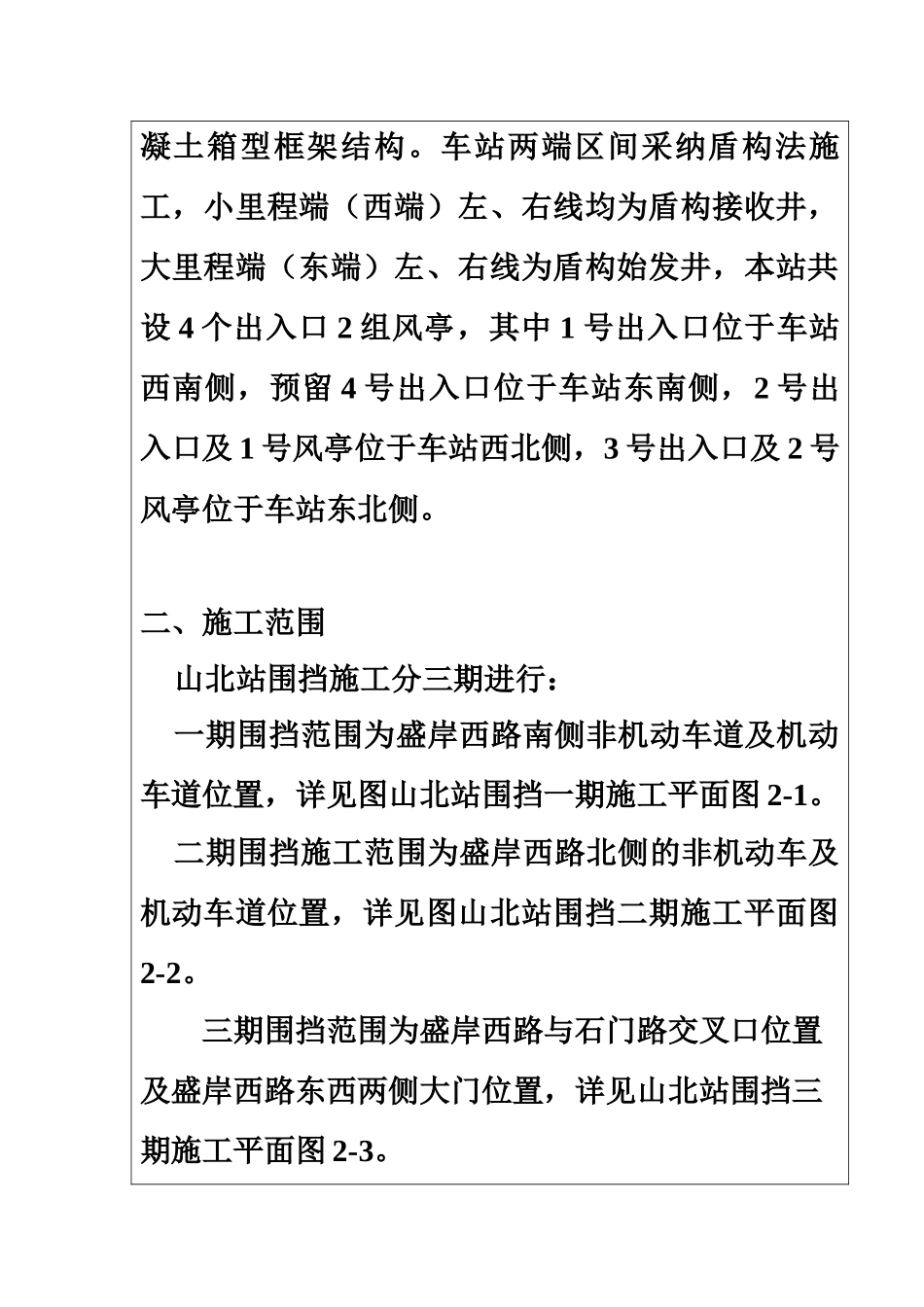

围挡技术交底技术交底记录工程名称：无锡地铁 3 号线一期工程 02 标土建工程 编号：Ａ３.１２－ 施工单位中铁十九局集团有限公司交底时间2025.5交底部位山北站永久围挡工序名称永久围挡的施工交底提要：对山北站永久围挡施工施工进行技术、质量、安全、文明施工相关交底。交底内容：一、工程概况山北车站位于盛岸西路与石门路路口，车站西北侧为山北中学操场及 2 层沿街建筑，东北、东南侧为惠华新村居民楼，西南侧为绿化带，绿化带内一高压电塔。车 站 外 包 总 长 148.2m ， 标 准 段 外 包 宽 度 为19.7m，有效站台中心处车站开挖深度约 16.00m，覆土厚约 3.0m。车站为地下二层岛式车站，主要采纳地下二层单柱双跨（局部采纳双柱三跨）钢筋混凝土箱型框架结构。车站两端区间采纳盾构法施工，小里程端（西端）左、右线均为盾构接收井，大里程端（东端）左、右线为盾构始发井，本站共设 4 个出入口 2 组风亭，其中 1 号出入口位于车站西南侧，预留 4 号出入口位于车站东南侧，2 号出入口及 1 号风亭位于车站西北侧，3 号出入口及 2 号风亭位于车站东北侧。二、施工范围山北站围挡施工分三期进行：一期围挡范围为盛岸西路南侧非机动车道及机动车道位置，详见图山北站围挡一期施工平面图 2-1。二期围挡施工范围为盛岸西路北侧的非机动车及机动车道位置，详见图山北站围挡二期施工平面图2-2。三期围挡范围为盛岸西路与石门路交叉口位置及盛岸西路东西两侧大门位置，详见山北站围挡三期施工平面图 2-3。三、围挡施工方案 施工现场应当封闭，施工场地与道路间必须设置连续、整齐、牢固、美观的施工围挡。施工围挡结构形式为砖砌或混凝土基础、砖立柱、夹芯彩钢板墙体、围挡总高 2.5m、墙体挡板高度 2m、砖柱高度 2.7m。顶部与底部设置 C 型钢横梁，中部设置角钢腰梁。（1）围挡定位根据前期上报并审批的施工平面布置图，对围挡进行测量定位，放线后请监理与业主予以确认，与图纸不符部位及时进行调整。（2）基础及立柱施工基础为地面以上 0.5×0.3m（高×宽），柱体为 0.35×0.35m 砖砌实体柱，柱净距 12m，柱顶设置景观照明灯。施工前现在将型钢立柱底部以每隔 3m 间距插入地下 30cm，然后进行基础的浇筑。基础浇筑完成后，根据立柱的外伸高度，均匀分隔，焊接围挡板块底连系梁槽，连系梁采纳槽钢制作。全部焊接完毕后，对焊接情况进行验收，合格后进行板块安装。依次安装每个版块，将围挡板块...
