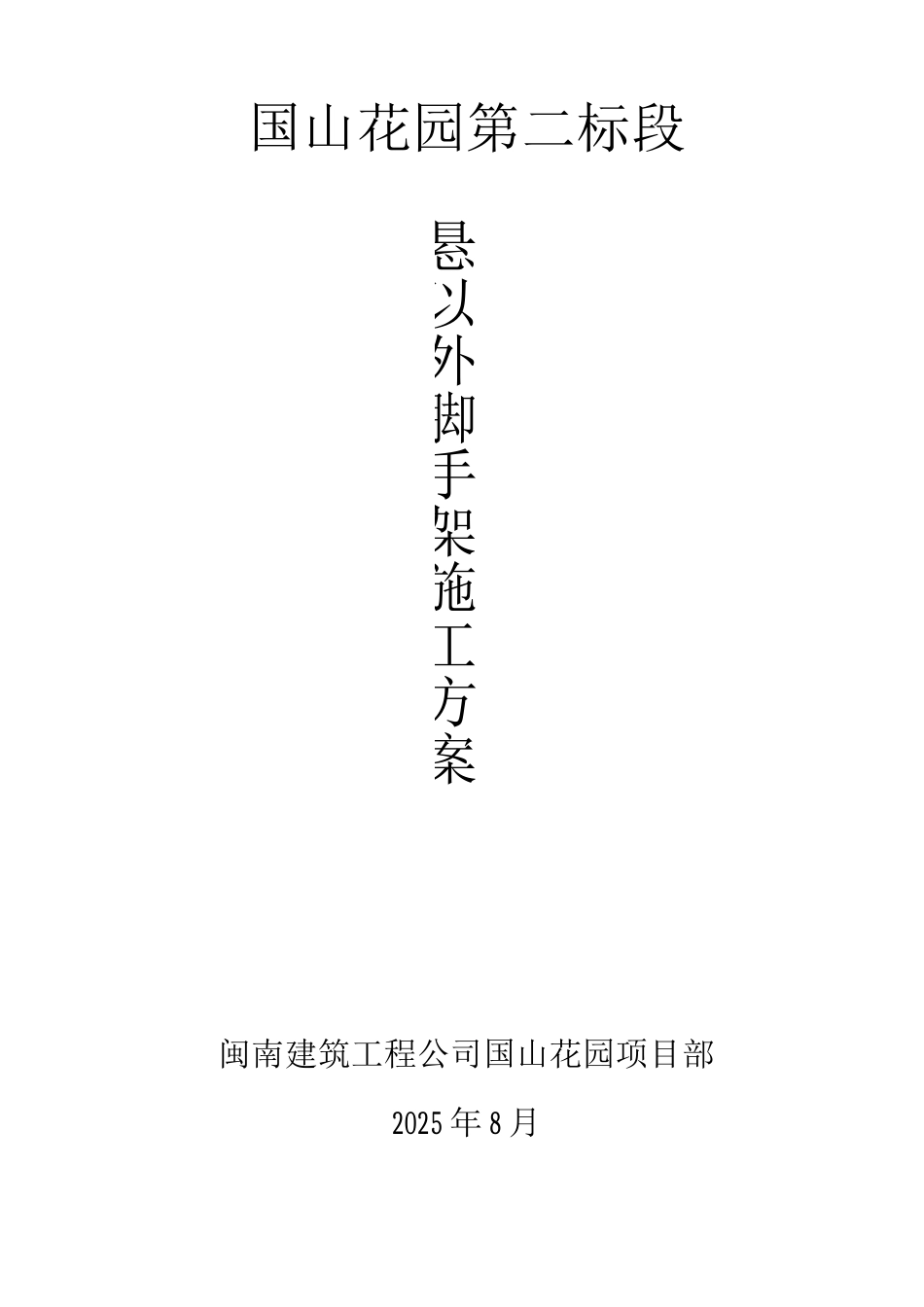

国山花园第二标段闽南建筑工程公司国山花园项目部2025 年 8 月悬以外脚手架施工方案型钢悬挑外脚手架施工方案一、工程概况国山花园第二标段 46#、48#楼工程，位于泰山市东岳大街 148 号，本工程由 泰安中齐置业有限公司投资建设，山东省建筑设计讨论院设计，山东省地质勘察 设计院勘察，山东建院监理有限公司监理，闽南建筑工程公司组织施工；由陈宗 桂担任项目经理，刘东海担任技术负责人。本工程为多层洋房住宅楼，采纳框剪结构；地上 6 层；标准层层高：3m, 建筑高度 19.m，总地上建筑面积 7684 。46#、48#楼属连体结构，基础开挖较深，地下建筑主体结构施工完毕后， 为了赶工期，在地下挡土墙外墙面防水尚未施工、基础没有回填的情况下，实行 将原有落地脚手架局部改为悬挑脚手架，地上建筑继续施工的方案。具体位置为 46#楼西、北立面和 48#楼东、南、西立面范围内所有脚手架。二、悬挑脚手架设计本工程建筑高度为 19m,层高 3m,共 6 层。在满足使用和安全要求的前提 下，考虑美观采纳上拉式普通型钢悬挑脚手架，用以承受外脚手架的自重和施工 荷载。在本工程中，采纳一段悬挑钢梁，设置在第一层的框架梁上，架体搭设高 度为16m;悬挑架设钢丝绳卸荷一次。悬挑梁采纳20a 号工字钢，工字钢与建筑物连接方式为：钢筋焊接锚固。首 先将 20U 形钢筋预埋在梁板上，梁板浇捣完后，将悬挑梁平铺在建筑物楼面上后， 再将 20 钢筋与悬挑梁焊接锚固，脚手架搭设二层后，采纳钢丝绳斜式拉卸荷， 钢丝绳型号：6 x 19，公称抗拉强度(N/mm2):14，钢丝绳直径(mm): 14。局部阳角悬挑方式详见计算书及施工简图。设计计算依据《建筑施工扣件式钢管脚手架安全技术法律规范》(JGJ130-21)、 《建筑结构荷载法律规范》(GB 509-21)、《钢结构设计法律规范，》(GB 517-23)、 《建筑施工安全检查评分标准》(JGJ59-99)、《建筑施工高处作业安全技术法律规范》 (JGJ80-91)以及本工程的施工图纸。(一)普通型钢悬挑脚手架计算书一、参数信息：1. 脚手架参数双排脚手架搭设高度为16 m，立杆采纳单立杆；搭设尺寸为：立杆的纵距为 1.5m，立杆的横距为 1.05m，立杆的步距为 1.8 m；内排架距离墙长度为 0.25 m；小横杆在上，搭接在大横杆上的小横杆根数为 2 根；采纳的钢管类型为 ① 48x3.5;横杆与立杆连接方式为单扣件；连墙件布置取两步两跨，竖向间距 3.6 m,水平间距 3 m,采纳扣件连接； 连墙件连接方式为双扣件；...
