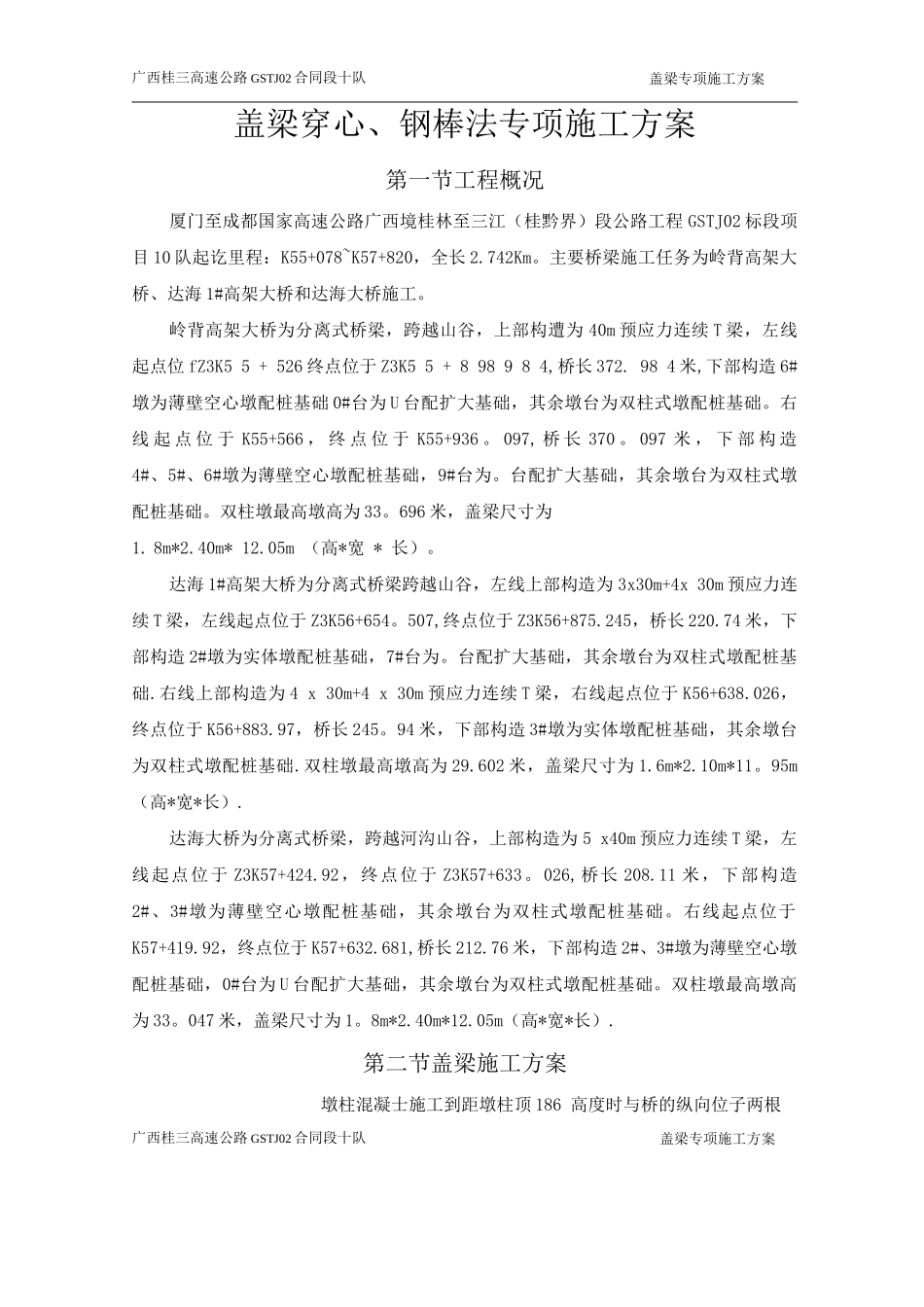

广西桂三高速公路 GSTJ02 合同段十队盖梁穿心、钢棒法专项施工方案第一节工程概况厦门至成都国家高速公路广西境桂林至三江（桂黔界）段公路工程 GSTJ02 标段项目 10 队起讫里程：K55+078~K57+820，全长 2.742Km。主要桥梁施工任务为岭背高架大桥、达海 1#高架大桥和达海大桥施工。岭背高架大桥为分离式桥梁，跨越山谷，上部构遭为 40m 预应力连续 T 梁，左线起点位 fZ3K5 5 + 526 终点位于 Z3K5 5 + 8 98 9 8 4,桥长 372. 98 4 米,下部构造 6#墩为薄壁空心墩配桩基础 0#台为 U 台配扩大基础，其余墩台为双柱式墩配桩基础。右线 起 点 位 于 K55+566 ， 终 点 位 于 K55+936 。 097, 桥 长 370 。 097 米 ， 下 部 构 造4#、5#、6#墩为薄壁空心墩配桩基础，9#台为。台配扩大基础，其余墩台为双柱式墩配桩基础。双柱墩最高墩高为 33。696 米，盖梁尺寸为1. 8m*2.40m* 12.05m （高*宽 * 长）。达海 1#高架大桥为分离式桥梁跨越山谷，左线上部构造为 3x30m+4x 30m 预应力连续 T 梁，左线起点位于 Z3K56+654。507,终点位于 Z3K56+875.245，桥长 220.74 米，下部构造 2#墩为实体墩配桩基础，7#台为。台配扩大基础，其余墩台为双柱式墩配桩基础.右线上部构造为 4 x 30m+4 x 30m 预应力连续 T 梁，右线起点位于 K56+638.026，终点位于 K56+883.97，桥长 245。94 米，下部构造 3#墩为实体墩配桩基础，其余墩台为双柱式墩配桩基础.双柱墩最高墩高为 29.602 米，盖梁尺寸为 1.6m*2.10m*11。95m （高*宽*长）.达海大桥为分离式桥梁，跨越河沟山谷，上部构造为 5 x40m 预应力连续 T 梁，左线起点位于 Z3K57+424.92，终点位于 Z3K57+633。026,桥长 208.11 米，下部构造2#、3#墩为薄壁空心墩配桩基础，其余墩台为双柱式墩配桩基础。右线起点位于K57+419.92，终点位于 K57+632.681,桥长 212.76 米，下部构造 2#、3#墩为薄壁空心墩配桩基础，0#台为 U 台配扩大基础，其余墩台为双柱式墩配桩基础。双柱墩最高墩高为 33。047 米，盖梁尺寸为 1。8m*2.40m*12.05m（高*宽*长）.第二节盖梁施工方案墩柱混凝士施工到距墩柱顶 186 高度时与桥的纵向位子两根广西桂三高速公路 GSTJ02 合同段十队盖梁专项施工方案盖梁专项施工方案墩柱各预埋一根直径为 160 PVC 管，作为盖梁支架的支撑钢棒预留孔，在支架安装时穿钢棒用，承重支承采纳两根巾 1mm 穿...
