圆管涵首件工程施工技术方案

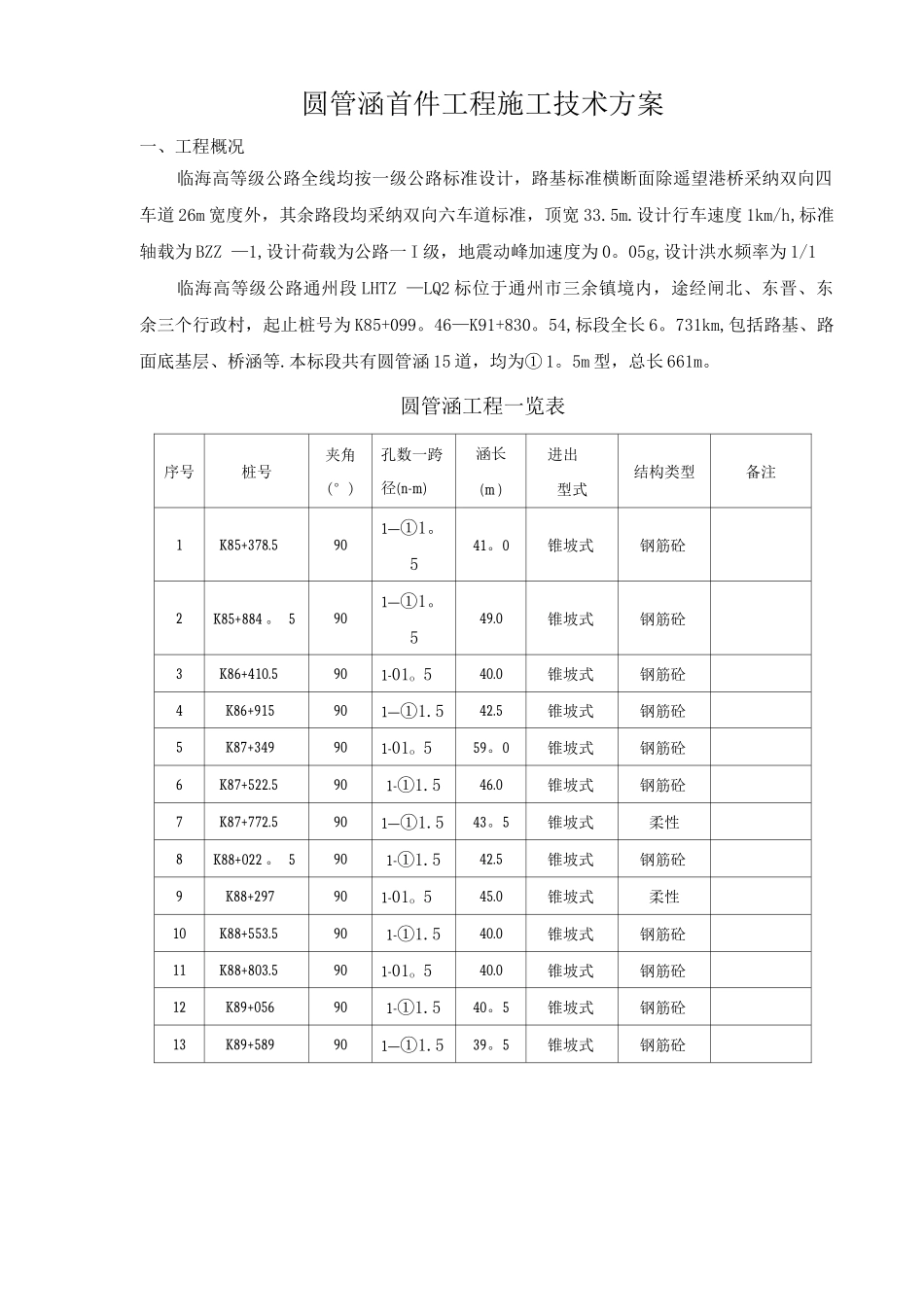

临海高等级公路工程通州段圆管涵首件工程施工技术方案南通路桥工程有限公司临海高等级公路工程通州段 LHTZ-LQ2 标项目经理部2025 年 10 月南通路桥工程有限公司临海高等级公路通州段工程 LHTZ-LQ2 标圆管涵首件工程施工技术方案一、工程概况临海高等级公路全线均按一级公路标准设计，路基标准横断面除遥望港桥采纳双向四车道 26m 宽度外，其余路段均采纳双向六车道标准，顶宽 33.5m.设计行车速度 1km/h,标准轴载为 BZZ —1,设计荷载为公路一 I 级，地震动峰加速度为 0。05g,设计洪水频率为 1/1临海高等级公路通州段 LHTZ —LQ2 标位于通州市三余镇境内，途经闸北、东晋、东余三个行政村，起止桩号为 K85+099。46—K91+830。54,标段全长 6。731km,包括路基、路面底基层、桥涵等.本标段共有圆管涵 15 道，均为① 1。5m 型，总长 661m。圆管涵工程一览表序号桩号夹角(°)孔数一跨径(n-m)涵长(m )进出型式结构类型备注1K85+378.5901—①1。541。0锥坡式钢筋砼2K85+884 。 5901—①1。549.0锥坡式钢筋砼3K86+410.5901-01o 540.0锥坡式钢筋砼4K86+915901—①1.542.5锥坡式钢筋砼5K87+349901-01o 559。0锥坡式钢筋砼6K87+522.5901-①1.546.0锥坡式钢筋砼7K87+772.5901—①1.543。5锥坡式柔性8K88+022 。 5901-①1.542.5锥坡式钢筋砼9K88+297901-01o 545.0锥坡式柔性10K88+553.5901-①1.540.0锥坡式钢筋砼11K88+803.5901-01o 540.0锥坡式钢筋砼12K89+056901-①1.540。5锥坡式钢筋砼13K89+589901—①1.539。5锥坡式钢筋砼14K90+092901—①1。542。5锥坡式钢筋砼15K91+1191151-①1.550.0竖井钢筋砼我部拟将 K90+092 圆管涵作为本标段圆管涵施工的首件工程。该圆管涵管径巾1。5m,长 42。5m,主要工程量有：挖基 472。93m3，回填 5%石灰土 228.97m3，砂砾垫层26.1m3,M7.5 浆砌片石 80.26m3, I 级钢筋 2268。46kg。二、人员及设备组织（1）人员配备项目分管负责人葛小光，施工负责人唐明刚，用于本管涵工程施工人员共 20 人，其中工程管理技术人员 3 人，等级技术工 4 人，民工 12 人.（2）施工机械配备机械设备名称规格型号数量机械设备名称规格型号数量挖机21 台平板振动夯4KW2 台木工电刨（组合）1 套插入式振动器50①、 30各 2 台砼搅拌站（配电子计量装置）JS71 套砂浆拌和机1 台砼运输车5m33 辆水泵6 台柴油发电机组30KW1 台压路机YZ121 台吊机25T1 台推土机801 台三、原材料技术要...
