土建竖井内衬风管安装工法

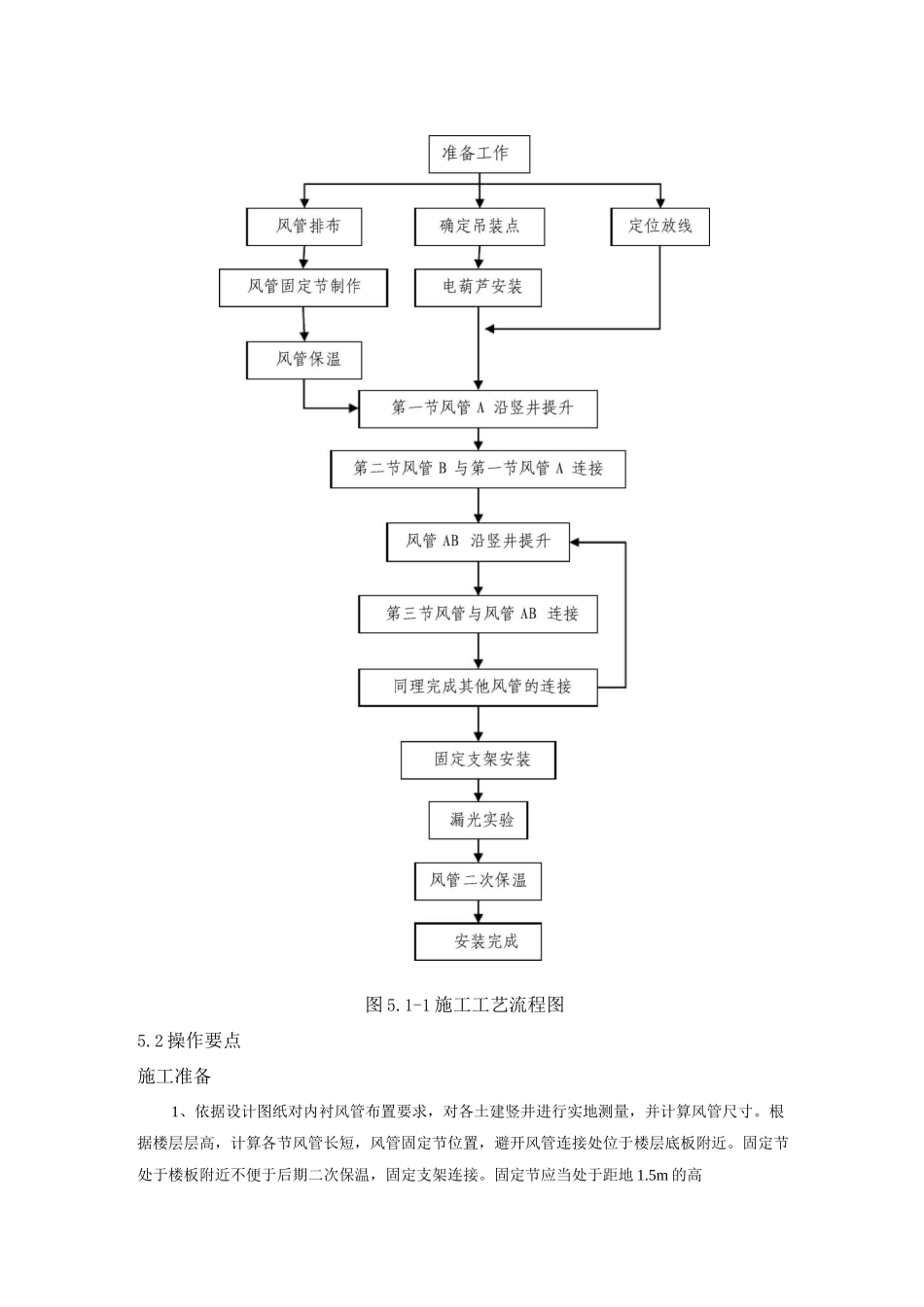

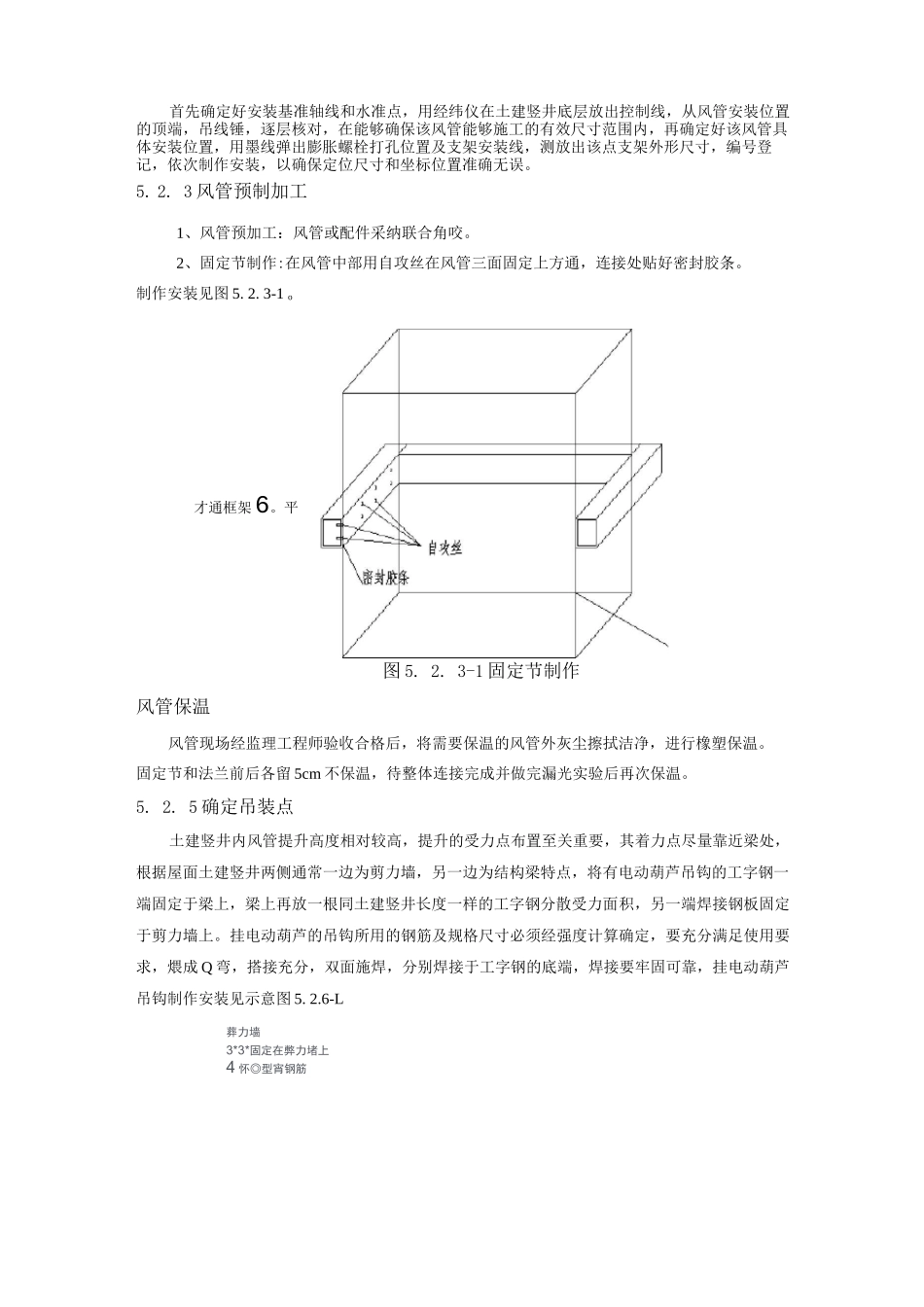

图 5.1-1 施工工艺流程图5.2 操作要点施工准备1、依据设计图纸对内衬风管布置要求，对各土建竖井进行实地测量，并计算风管尺寸。根据楼层层高，计算各节风管长短，风管固定节位置，避开风管连接处位于楼层底板附近。固定节处于楼板附近不便于后期二次保温，固定支架连接。固定节应当处于距地 1.5m 的高2、编制可行的施工方案，经相关人员审核、审批通过后实施，并对现场参加施工人员进行安全技术交底。土建竖井图 5.2. 1-1 土建竖井内风管排布图5. 2. 2 测量定位方噂风管风管风管I II I今 II昌 II心首先确定好安装基准轴线和水准点，用经纬仪在土建竖井底层放出控制线，从风管安装位置的顶端，吊线锤，逐层核对，在能够确保该风管能够施工的有效尺寸范围内，再确定好该风管具体安装位置，用墨线弹出膨胀螺栓打孔位置及支架安装线，测放出该点支架外形尺寸，编号登记，依次制作安装，以确保定位尺寸和坐标位置准确无误。5. 2. 3 风管预制加工1、风管预加工：风管或配件采纳联合角咬。2、固定节制作:在风管中部用自攻丝在风管三面固定上方通，连接处贴好密封胶条。制作安装见图 5. 2. 3-1 o图 5. 2. 3-1 固定节制作风管保温风管现场经监理工程师验收合格后，将需要保温的风管外灰尘擦拭洁净，进行橡塑保温。固定节和法兰前后各留 5cm 不保温，待整体连接完成并做完漏光实验后再次保温。5. 2. 5 确定吊装点土建竖井内风管提升高度相对较高，提升的受力点布置至关重要，其着力点尽量靠近梁处，根据屋面土建竖井两侧通常一边为剪力墙，另一边为结构梁特点，将有电动葫芦吊钩的工字钢一端固定于梁上，梁上再放一根同土建竖井长度一样的工字钢分散受力面积，另一端焊接钢板固定于剪力墙上。挂电动葫芦的吊钩所用的钢筋及规格尺寸必须经强度计算确定，要充分满足使用要求，煨成 Q 弯，搭接充分，双面施焊，分别焊接于工字钢的底端，焊接要牢固可靠，挂电动葫芦吊钩制作安装见示意图 5. 2.6-L葬力墙3*3*固定在弊力堵上4 怀◎型宵钢筋才通框架6。平4。与横向工字期焊接井固富在梁上图 5. 2. 5-1 吊钩示意图首节风管吊装准备1、首节起吊风管在风管吊装过程中起着关键作用。首节风管吊装顺利才能确保接下来的风管吊装安全可靠。首节风管采纳钢丝绳连接。钢丝绳与风管角钢法兰用螺栓连接。图首节风管吊装准备以上步骤（步骤）完成后，开始进行风管安装：1、就位：将所有预制加工完的风管按编号顺序依次运到首层（或风管...
