地下管线专项安全方案

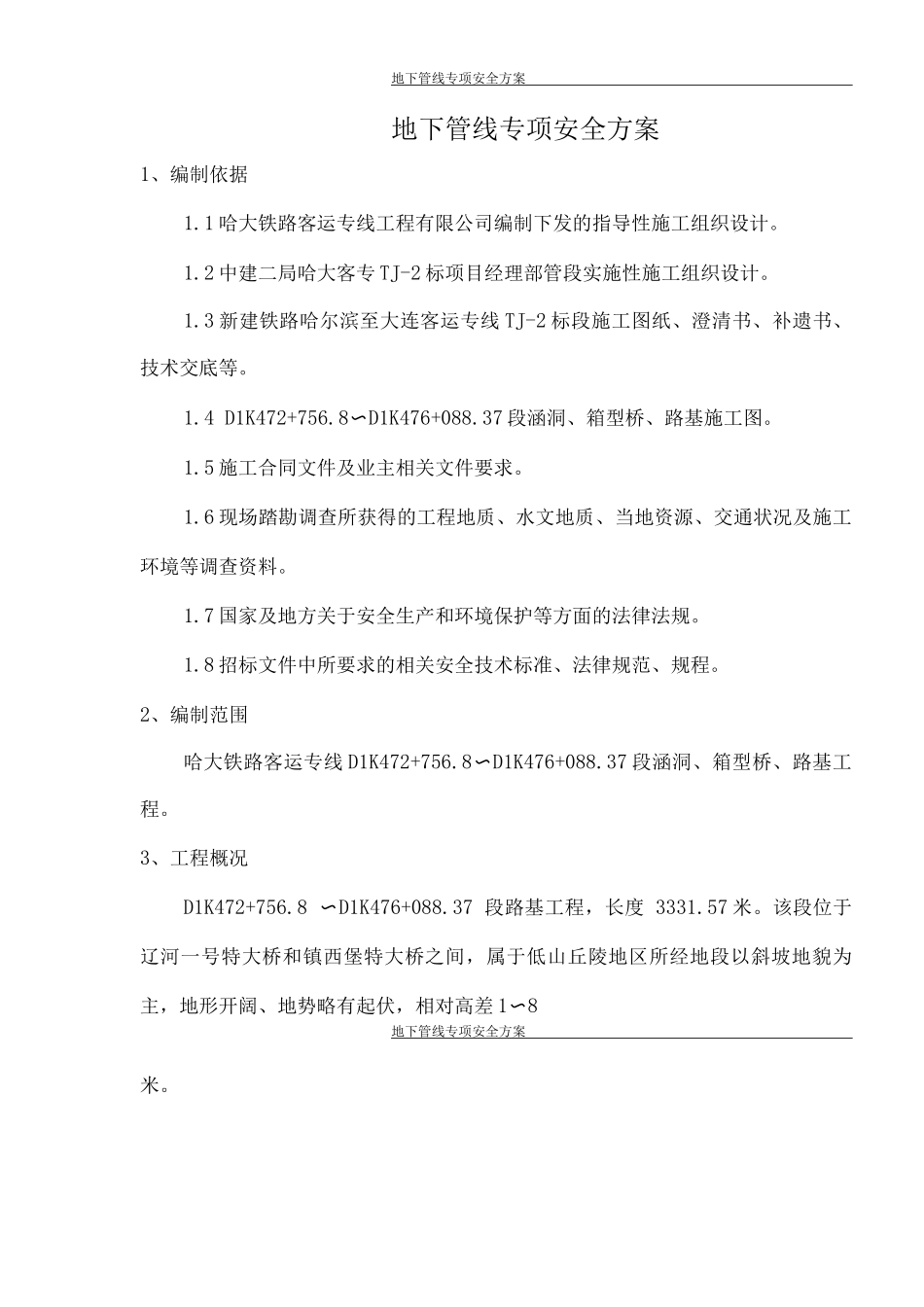

地下管线专项安全方案地下管线专项安全方案1、编制依据1.1 哈大铁路客运专线工程有限公司编制下发的指导性施工组织设计。1.2 中建二局哈大客专 TJ-2 标项目经理部管段实施性施工组织设计。1.3 新建铁路哈尔滨至大连客运专线 TJ-2 标段施工图纸、澄清书、补遗书、技术交底等。1.4 D1K472+756.8〜D1K476+088.37 段涵洞、箱型桥、路基施工图。1.5 施工合同文件及业主相关文件要求。1.6 现场踏勘调查所获得的工程地质、水文地质、当地资源、交通状况及施工环境等调查资料。1.7 国家及地方关于安全生产和环境保护等方面的法律法规。1.8 招标文件中所要求的相关安全技术标准、法律规范、规程。2、编制范围哈大铁路客运专线 D1K472+756.8〜D1K476+088.37 段涵洞、箱型桥、路基工程。3、工程概况D1K472+756.8 〜D1K476+088.37 段路基工程，长度 3331.57 米。该段位于辽河一号特大桥和镇西堡特大桥之间，属于低山丘陵地区所经地段以斜坡地貌为主，地形开阔、地势略有起伏，相对高差 1〜8地下管线专项安全方案米。地下管线基本情况统计表序号管线名称产权单位埋地数量埋地深度(m)管道左右桩 号管道类型管径()数量(m)左右原地面高程备注1水管镇西堡镇11.5474+967-958PVC管166081.3~83.84横向连接管2煤气管道铁岭百江燃气公司11.5475+040钢管308079.01 〜81.771 根 煤气管道3供水管道铁法煤矿集团26475+080钢筋砼管80~116079.75 ~80.812 根引排管4水管镇西堡镇11.5475+091-095PVC 管166079.29 ~81.52横向连接管5475+238-24183.41 〜84.216475+388-39286.68 ~86.987475+534-53985.54 ~87.348475+707-71086.94 ~85.749475+950-97687.74 ~85.7410475+952-88387.74 ~85.74地表 0~15 米左右为粉质粘土，粉质粘土之下为强风化泥岩或强风化砾岩，所有地下管线均位于粉质粘土之中，地下水位在原地表 7m 左右。地下水据季节性变化的特点，地下水随季节变化而变化。D1K474+2 〜D1K475+3 段地下水位埋深 3.6 〜9.0m。4、专项施工安全方案4.1 施工准备对施工现场及周边情况进行详细的调查，对各管线的产权单位地下管线专项安全方案进行走访，取得地下管线的平面位置、埋深、走向等第一手图纸资料。首先在其走向方向每 50m 人工开挖探坑，暴露出管顶位置，测出管顶标高及平面位置，并在查明的位置上撒上白灰线。4.2、管线施工中的安全防护4.2.1、八道灌溉管对于深度在 1.5 米的灌溉管道处的 CFG 桩施工中，首先避开机械停...
