地下通道脚手架施工方案-修改稿

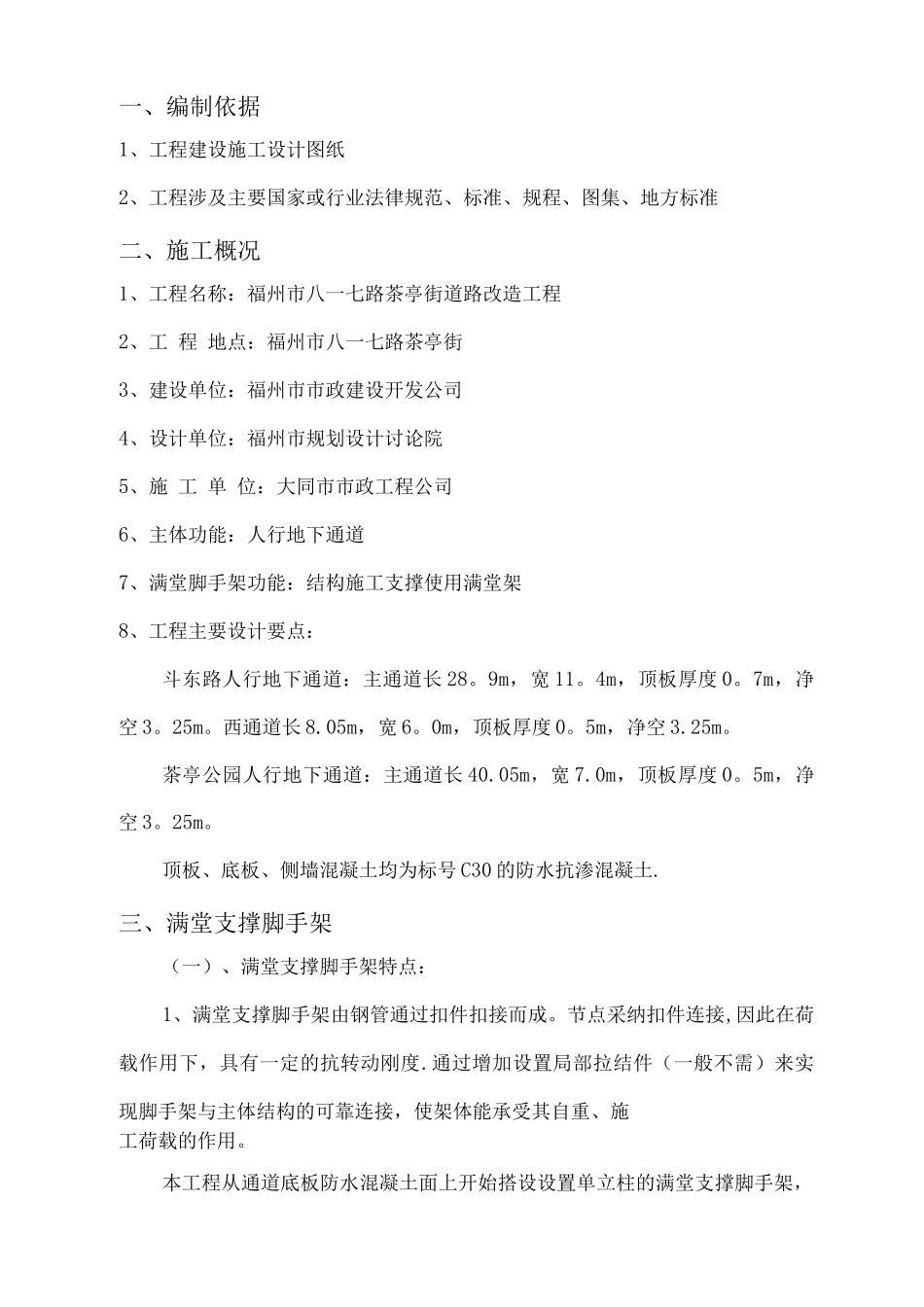

地下通道脚手架施工方案-修改稿_第1页
1/11
地下通道脚手架施工方案-修改稿_第2页
2/11
地下通道脚手架施工方案-修改稿_第3页
3/11
一、编制依据1、工程建设施工设计图纸2、工程涉及主要国家或行业法律规范、标准、规程、图集、地方标准二、施工概况1、工程名称:福州市八一七路茶亭街道路改造工程2、工 程 地点:福州市八一七路茶亭街3、建设单位:福州市市政建设开发公司4、设计单位:福州市规划设计讨论院5、施 工 单 位:大同市市政工程公司6、主体功能:人行地下通道7、满堂脚手架功能:结构施工支撑使用满堂架8、工程主要设计要点:斗东路人行地下通道:主通道长 28。9m,宽 11。4m,顶板厚度 0。7m,净空 3。25m。西通道长 8.05m,宽 6。0m,顶板厚度 0。5m,净空 3.25m。茶亭公园人行地下通道:主通道长 40.05m,宽 7.0m,顶板厚度 0。5m,净空 3。25m。顶板、底板、侧墙混凝土均为标号 C30 的防水抗渗混凝土.三、满堂支撑脚手架(一)、满堂支撑脚手架特点:1、满堂支撑脚手架由钢管通过扣件扣接而成。节点采纳扣件连接,因此在荷载作用下,具有一定的抗转动刚度.通过增加设置局部拉结件(一般不需)来实现脚手架与主体结构的可靠连接,使架体能承受其自重、施工荷载的作用。本工程从通道底板防水混凝土面上开始搭设设置单立柱的满堂支撑脚手架,并续搭设至通道顶板底面模板方木底部。(二)、脚手架组成的基本要求:1、模板支撑脚手架由立杆、纵向水平横杆、横向水平杆、剪刀撑、扫地杆、底座(本工程即为通道底板防水混凝土面)组成,形成闭合之空间框架.脚手架地基与基础必须坚实和具有足够的承载能力,防止架体沉降。2、扣件螺栓拧紧力矩应在 40N - m~65N -m 之间,以保证“空间框架结构”的节点具有足够的刚性与传递荷载的能力。3、须设置剪刀撑以保证架体的纵向刚度。四、施工部署:脚手架施工由架子工人具体操作。施工技术人员对架体施工全过程统一调度和部署,并会同监理工程师共同对架体安全质量进行监控与验收。脚手架施工技术人员由以下人员组成:(1) 、脚手架安装施工班组长(2) 、脚手架安装施工现场管理员(3) 、脚手架安装施工专职安全员(4) 、项目部施工员(5) 、项目部安全员五、脚手架搭设技术方案(一)、施工准备:1、搭设前必须编制施工组织设计,各级工程负责人必须逐级向施工人员进行安全技术交底.2、脚手架材料进场前,预先备足用于搭设架体的钢管、扣件等相关材料。(二)、脚手架基础:1、本方案的满堂脚手架基础是设置在通道底板防水混凝土面上。2、脚手架施工班组根据设计图纸,从通道底板防水混凝土面标高开始搭设脚手...
