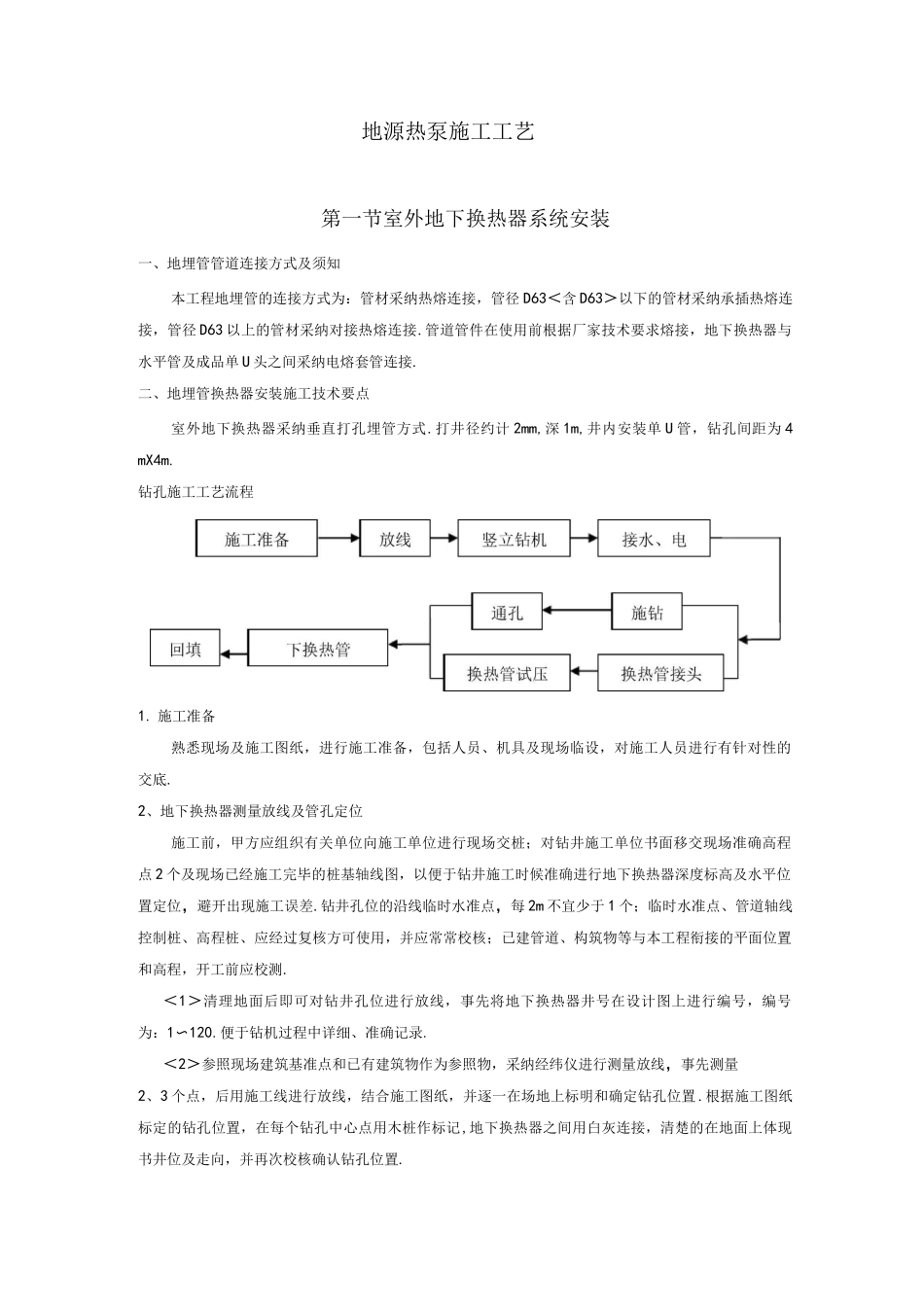

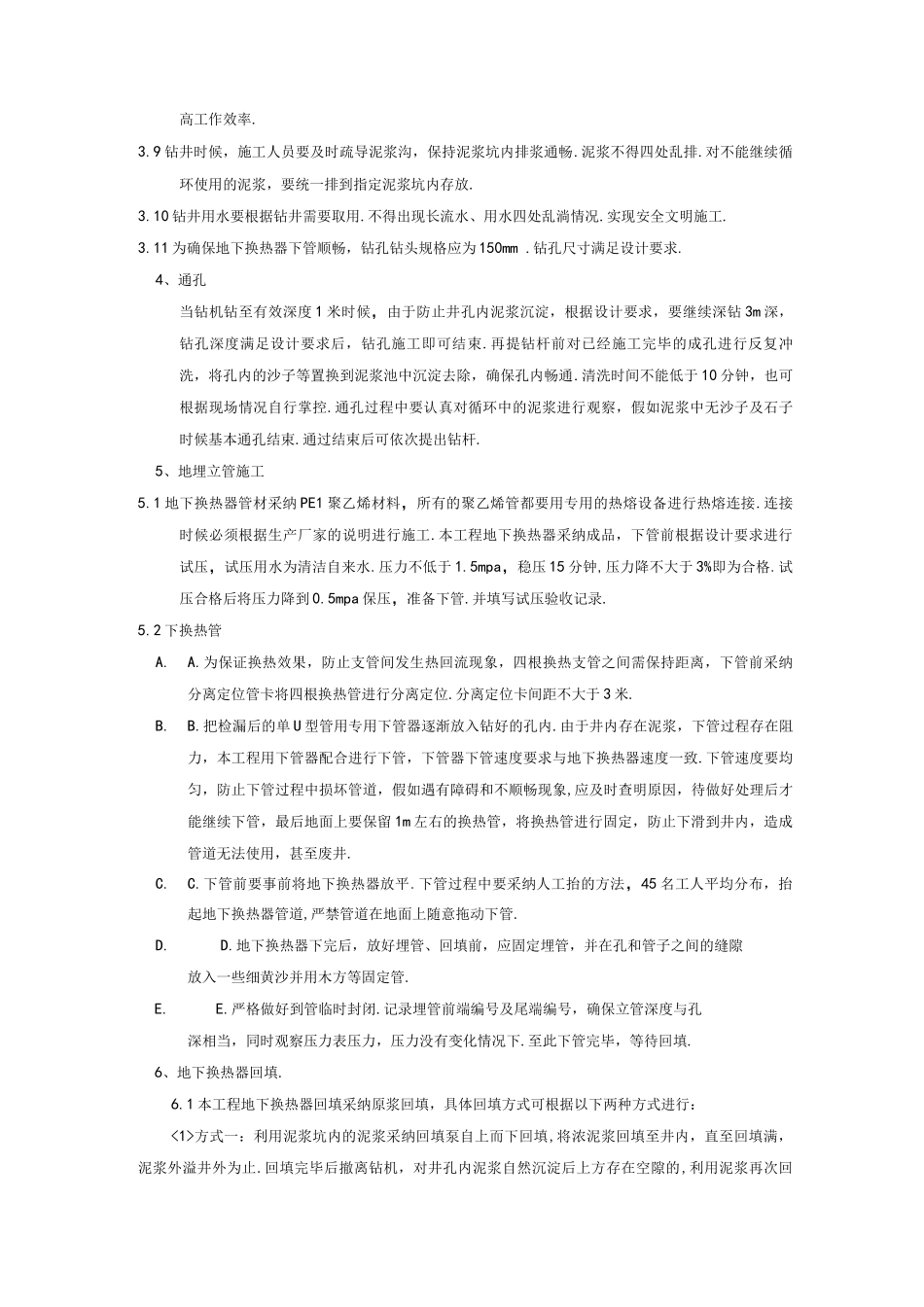

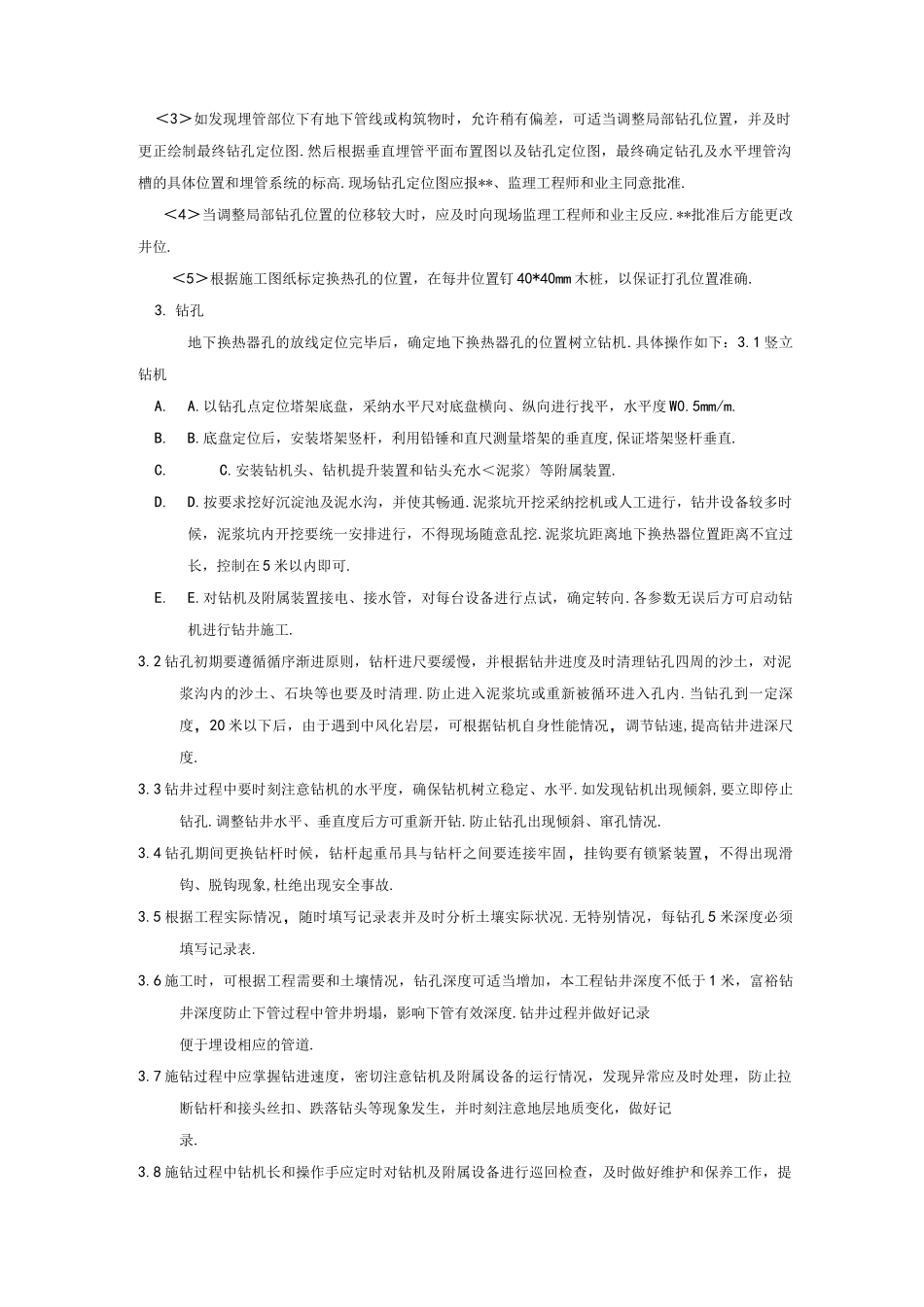

地源热泵施工工艺第一节室外地下换热器系统安装一、地埋管管道连接方式及须知本工程地埋管的连接方式为：管材采纳热熔连接，管径 D63＜含 D63＞以下的管材采纳承插热熔连接，管径 D63 以上的管材采纳对接热熔连接.管道管件在使用前根据厂家技术要求熔接，地下换热器与水平管及成品单 U 头之间采纳电熔套管连接.二、地埋管换热器安装施工技术要点室外地下换热器采纳垂直打孔埋管方式.打井径约计 2mm,深 1m,井内安装单 U 管，钻孔间距为 4 mX4m.钻孔施工工艺流程1. 施工准备熟悉现场及施工图纸，进行施工准备，包括人员、机具及现场临设，对施工人员进行有针对性的交底.2、地下换热器测量放线及管孔定位施工前，甲方应组织有关单位向施工单位进行现场交桩；对钻井施工单位书面移交现场准确高程点 2 个及现场已经施工完毕的桩基轴线图，以便于钻井施工时候准确进行地下换热器深度标高及水平位置定位，避开出现施工误差.钻井孔位的沿线临时水准点，每 2m 不宜少于 1 个；临时水准点、管道轴线控制桩、高程桩、应经过复核方可使用，并应常常校核；已建管道、构筑物等与本工程衔接的平面位置和高程，开工前应校测.＜1＞清理地面后即可对钻井孔位进行放线，事先将地下换热器井号在设计图上进行编号，编号为：1〜120.便于钻机过程中详细、准确记录.＜2＞参照现场建筑基准点和已有建筑物作为参照物，采纳经纬仪进行测量放线，事先测量2、3 个点，后用施工线进行放线，结合施工图纸，并逐一在场地上标明和确定钻孔位置 .根据施工图纸标定的钻孔位置，在每个钻孔中心点用木桩作标记,地下换热器之间用白灰连接，清楚的在地面上体现书井位及走向，并再次校核确认钻孔位置.＜3＞如发现埋管部位下有地下管线或构筑物时，允许稍有偏差，可适当调整局部钻孔位置，并及时更正绘制最终钻孔定位图.然后根据垂直埋管平面布置图以及钻孔定位图，最终确定钻孔及水平埋管沟槽的具体位置和埋管系统的标高.现场钻孔定位图应报**、监理工程师和业主同意批准.＜4＞当调整局部钻孔位置的位移较大时，应及时向现场监理工程师和业主反应.**批准后方能更改井位.＜5＞根据施工图纸标定换热孔的位置，在每井位置钉 40*40mm 木桩，以保证打孔位置准确.3. 钻孔地下换热器孔的放线定位完毕后，确定地下换热器孔的位置树立钻机.具体操作如下：3.1 竖立钻机A.A.以钻孔点定位塔架底盘，采纳水平尺对底盘横向、纵向进行找平，水平度 W0.5mm/m.B.B.底盘定位后，安装...
