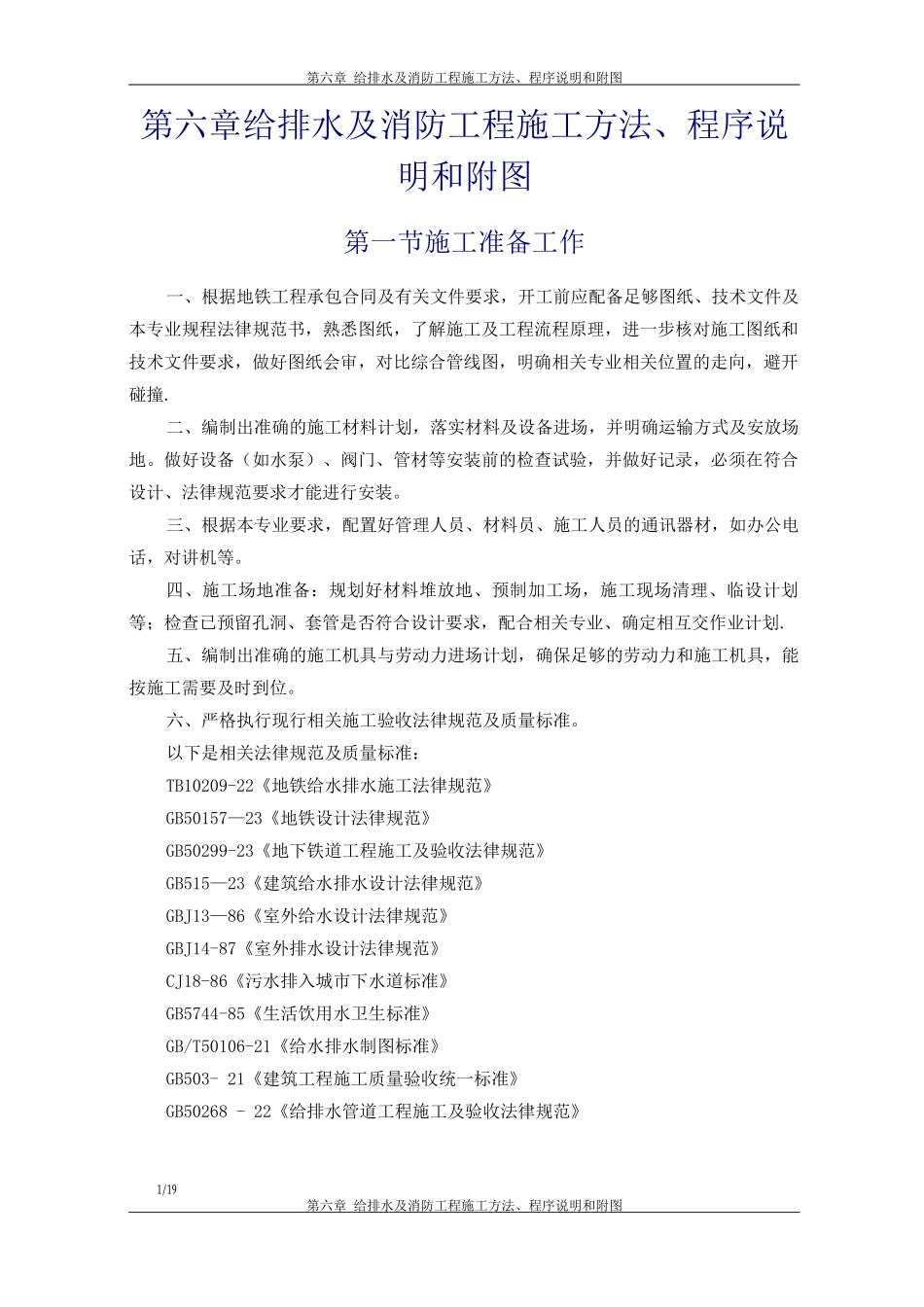

第六章 给排水及消防工程施工方法、程序说明和附图第六章给排水及消防工程施工方法、程序说明和附图第一节施工准备工作一、根据地铁工程承包合同及有关文件要求，开工前应配备足够图纸、技术文件及本专业规程法律规范书，熟悉图纸，了解施工及工程流程原理，进一步核对施工图纸和技术文件要求，做好图纸会审，对比综合管线图，明确相关专业相关位置的走向，避开碰撞.二、编制出准确的施工材料计划，落实材料及设备进场，并明确运输方式及安放场地。做好设备（如水泵）、阀门、管材等安装前的检查试验，并做好记录，必须在符合设计、法律规范要求才能进行安装。三、根据本专业要求，配置好管理人员、材料员、施工人员的通讯器材，如办公电话，对讲机等。四、施工场地准备：规划好材料堆放地、预制加工场，施工现场清理、临设计划等；检查已预留孔洞、套管是否符合设计要求，配合相关专业、确定相互交作业计划.五、编制出准确的施工机具与劳动力进场计划，确保足够的劳动力和施工机具，能按施工需要及时到位。六、严格执行现行相关施工验收法律规范及质量标准。以下是相关法律规范及质量标准：TB10209-22《地铁给水排水施工法律规范》GB50157—23《地铁设计法律规范》GB50299-23《地下铁道工程施工及验收法律规范》GB515—23《建筑给水排水设计法律规范》GBJ13—86《室外给水设计法律规范》GBJ14-87《室外排水设计法律规范》CJ18-86《污水排入城市下水道标准》GB5744-85《生活饮用水卫生标准》GB/T50106-21《给水排水制图标准》GB503- 21《建筑工程施工质量验收统一标准》GB50268 - 22《给排水管道工程施工及验收法律规范》1/19第六章 给排水及消防工程施工方法、程序说明和附图GB50242 - 22《建筑给水、排水及采暖工程施工质量验收法律规范》GJJ/T29-98《建筑排水硬聚氯乙稀管道工程技术规程》GB510-22《机械设备安装工程施工及验收法律规范》GB50140-25《建筑灭火器配置设计法律规范》GB598-98 (21 年版)《人民防空工程设计防火法律规范》第二节生产、生活给水系统安装一、系统简介本工程给水系统包括站厅、设备层、站台层卫生间、冲洗栓及冷却塔补水给水管道。1、水源(1) 本站水源采纳城市自来水，车站内采纳生产、生活和消防分开的给水系统。(2)从车站南北侧的市政给水管网上各引入 1 根 DN1 的进水管,分别经 1、4 号风亭组的新风井进入车站主体内，成环组成生产、生活给水系统.(3)从车站南北侧的市政给水管网上各引入 1 根 D...
