型钢悬挑脚手架施工方案

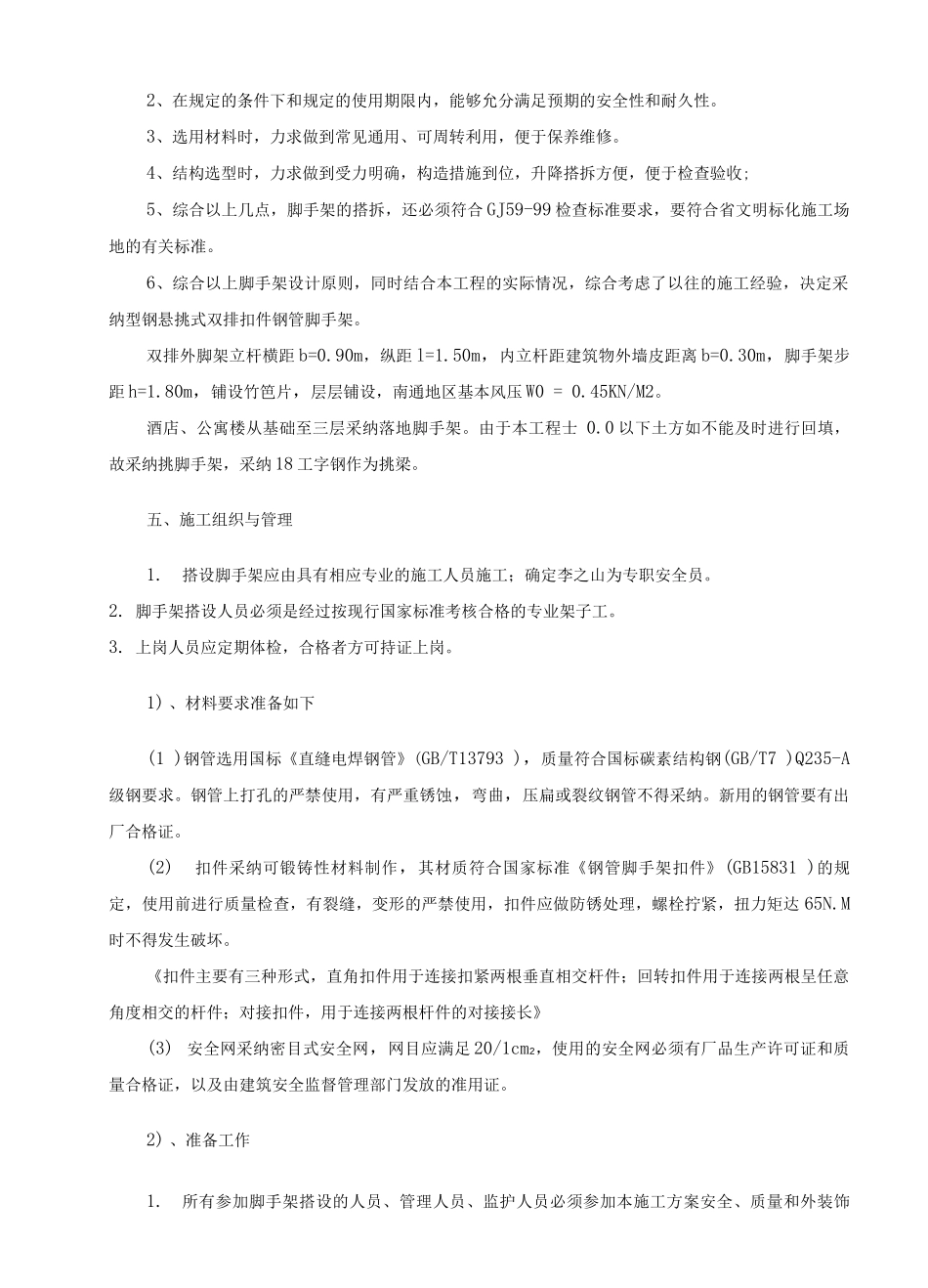

悬挑式双排脚手架方案一、工程概况二、编制依据（1）本工程施工图纸（2）地质勘察报告（3）《建筑施工安全检查标准》JGJ 59 99（4）《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ 130 2025（5）《建筑施工手册》第四版（缩印本）（6）《建筑施工高处作业安全技术法律规范》（JGJ80-91）（7）《建筑结构荷载法律规范》（GB509-21）26 年版（8）《冷弯薄壁型钢结构技术法律规范》（GB518-22）（9）《钢管脚手架扣件》（GB15831-26）（10）《危险性较大的分部分项工程安全管理办法》（建质[29]87 号）三、脚手架设计依据《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ 130 2025（2025 年版）及建筑施工计册【第二版】7 章脚手架工程 7.1~7.4 节有关规定、法律规范及要求。1. 确定脚手架钢管、扣件、脚手板及连墙件材料；2. 确定脚手架基本结构尺寸、搭设高度及基础处理方案；3. 确定脚手架步距、立杆横距、杆件相对位置；4. 确定剪刀撑的搭设位置及要求；5. 确定连墙件连接方式、布置间距；6. 确定上、下施工作业面通道设置方式及位置；7. 挡脚板的设置。四、方案选择本工程考虑到施工工期、质量和安全要求，故在选择方案时，充分考虑以下几点：1、架体的结构设计，力求做到结构要安全可靠，造价经济合理。2、在规定的条件下和规定的使用期限内，能够允分满足预期的安全性和耐久性。3、选用材料时，力求做到常见通用、可周转利用，便于保养维修。4、结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收;5、综合以上几点，脚手架的搭拆，还必须符合 GJ59-99 检查标准要求，要符合省文明标化施工场地的有关标准。6、综合以上脚手架设计原则，同时结合本工程的实际情况，综合考虑了以往的施工经验，决定采纳型钢悬挑式双排扣件钢管脚手架。双排外脚架立杆横距 b=0.90m，纵距 l=1.50m，内立杆距建筑物外墙皮距离 b=0.30m，脚手架步距 h=1.80m，铺设竹笆片，层层铺设，南通地区基本风压 W0 = 0.45KN/M2。酒店、公寓楼从基础至三层采纳落地脚手架。由于本工程士 0.0 以下土方如不能及时进行回填，故采纳挑脚手架，采纳 18 工字钢作为挑梁。五、施工组织与管理1.搭设脚手架应由具有相应专业的施工人员施工；确定李之山为专职安全员。2. 脚手架搭设人员必须是经过按现行国家标准考核合格的专业架子工。3. 上岗人员应定期体检，合格者方可持证上岗。1) 、材料要求准备如下(1 )钢管选用国标《...
