基于fpga定时闹钟课程设计

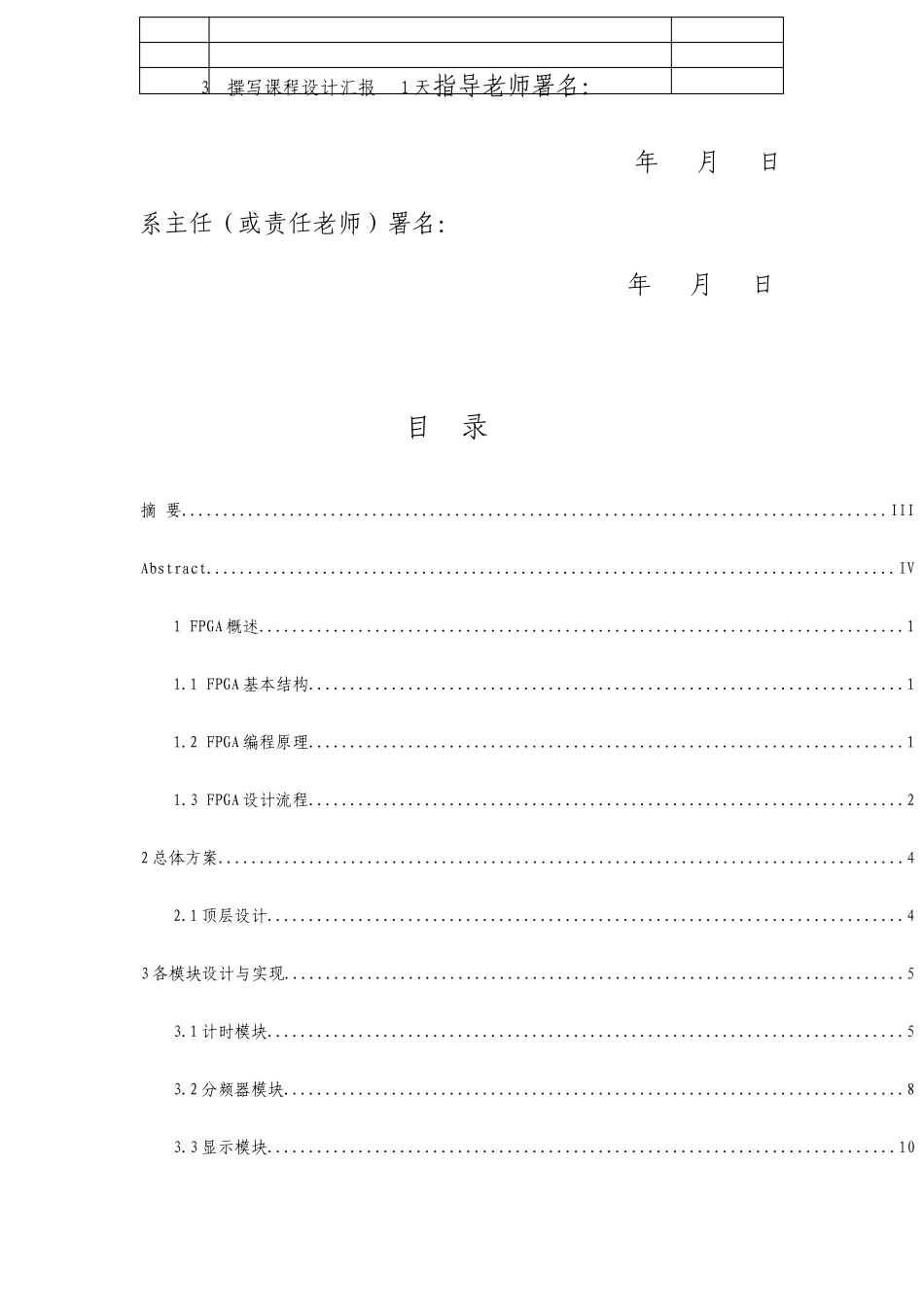

课程设计任务书 学生姓名： 专业班级： 通信 1002 指导老师： 工作单位： 信息学院 题 目: 基于 FPGA 定时闹钟试验汇报 初始条件： quartus II 软件要求完成主要任务: 设计一个具备系统时间设置和带闹钟功效二十四小时计时器中应用。电子钟要求以下： （１） 计时功效：4 位 LED 数字时钟对当前时间小时和分钟进行显示，显示最长时间为 23小时 59 分。 （２） 设置并显示新闹钟时间：用户先按“set”键，再用数字键“0”～ “9”输入时间，然后按“alarm”键确认。在正常计时显示状态下，用户直接按下“alarm”键，则已设置闹钟时间显示在显示器上。 （３） 设置新计时器时间：用户先按“set”键，再用数字键“0”－“9” 输入新时间，然后按“ time”键确认。 （４） 闹钟功效：假如当前时间与设置闹钟时间相同，则扬声器发出蜂鸣声。 时间安排 1依照设计任务，分析电路原理，确定试验方案 2 天 2依照试验条件进行电路测试，并对结果进行分析 7 天 3撰写课程设计汇报 1 天指导老师署名： 年 月 日 系主任（或责任老师）署名： 年 月 日 目 录 摘 要.....................................................................................III Abstract...................................................................................IV 1 FPGA 概述..............................................................................1 1.1 FPGA 基本结构........................................................................1 1.2 FPGA 编程原理........................................................................1 1.3 FPGA 设计流程........................................................................2 2 总体方案...................................................................................4 2.1 顶层设计.............................................................................4 3 各模块设计与实现...........................................................................5 3.1 计时模块.............................................................................5 3.2 分频器模块...........................................................................8 3.3 显示模块................
