基于废水和蒸汽的换热器温度控制系统设计

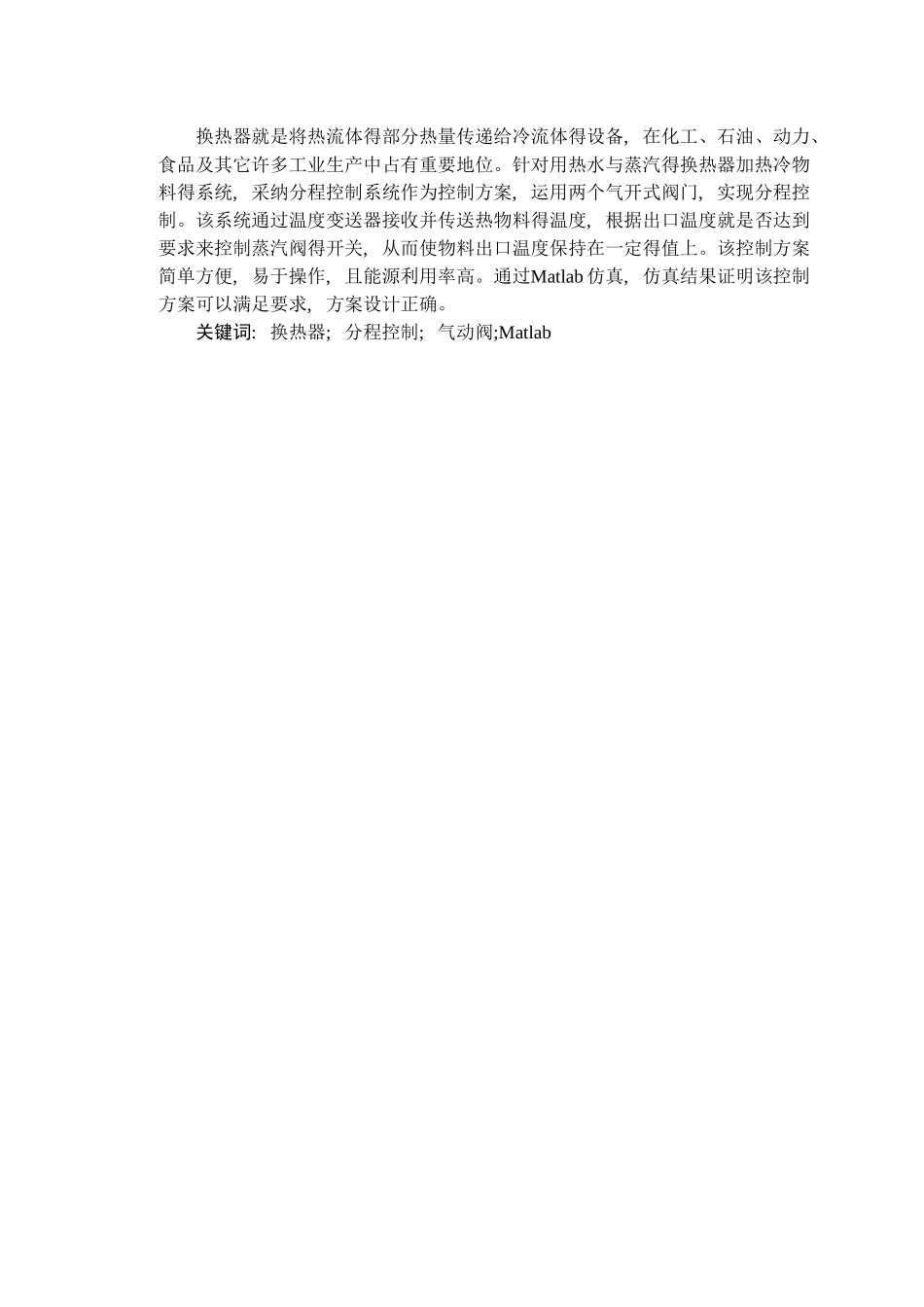

辽 宁 工 业 大 学 过程控制系统 课程设计(论文)题目: 基于废水与蒸汽得换热器温度控制系统设计 院(系): 电气工程学院 专业班级: 测控 112 学 号: 学生姓名: 指导老师: 起止时间: 2025 、 12 、 15-2025 、 12 、 26 课 程 设 计 ( 论 文 ) 任 务 及 评 语院(系):电气工程学院 教研室: 测控技术与仪器注: 成绩: 平常20% 论文质量60% 答辩20% 以百分制计算摘 要学 号47学生姓名杨林专业班级测控112设计题目基于废水与蒸汽得换热器温度控制系统设计课程设计(论文)任务设计任务设计换热器温度控制系统在某生产过程中,冷物料通过热交换器用热水(工业废水)与蒸汽对其进行加热,工艺要求出口温度为 140±2℃。当用热水加热不能满足出口温度要求时,则在同时使用蒸气加热。设计要求1、确定控制方案并绘制原理结构图、方框图;2、选择传感器、变送器、控制器、执行器(阀),给出具体型号与参数;3、确定控制器得控制规律以及控制器正反作用方式,确定阀得流量特性与开闭形式;4、进行模拟调试或仿真5、按规定得书写格式,撰写、打印设计说明书一份;设计说明书应在 4000 字以上。技术参数测量范围:0-180℃控制温度:140±2℃ 最大偏差:5℃;工作计划1、布置任务,查阅资料,理解掌握系统得控制要求。(2 天 )2、确定系统得控制方案,绘制原理结构图、方框图。(1 天 )3、选择传感器、变送器、控制器、执行器,给出具体型号与参数。(2 天 )4、确定控制器得控制规律以及控制器正反作用方式( 1 天),调节阀得气开气关形式以及流量特性选择。( 1 天)5、上机实现系统得模拟运行或仿真、答辩。(2 天 )6、撰写、打印设计说明书(1 天 )指导老师评语及成绩平常: 论文质量: 答辩: 指导老师签字: 总成绩: 年 月 日换热器就是将热流体得部分热量传递给冷流体得设备, 在化工、石油、动力、食品及其它许多工业生产中占有重要地位。针对用热水与蒸汽得换热器加热冷物料得系统, 采纳分程控制系统作为控制方案, 运用两个气开式阀门, 实现分程控制。该系统通过温度变送器接收并传送热物料得温度, 根据出口温度就是否达到要求来控制蒸汽阀得开关, 从而使物料出口温度保持在一定得值上。该控制方案简单方便, 易于操作, 且能源利用率高。通过Matlab 仿真, 仿真结果证明该控制方案可以满足要求, 方案设计正确。关键词: 换热器; 分程控制; 气动阀;Matlab目 录第 1 章 绪 论 ............................
