基坑拉森钢板支护工程施工方案

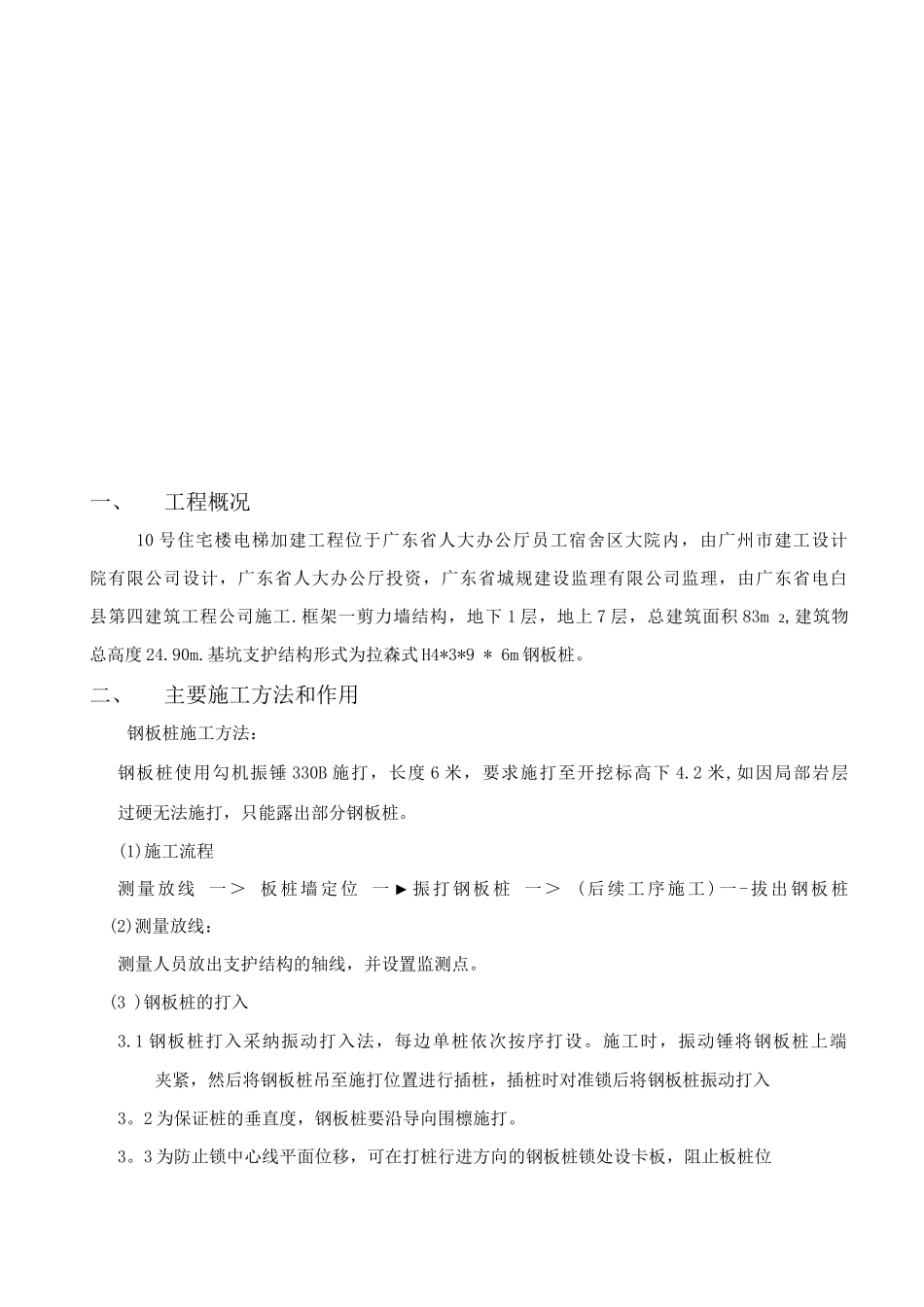

基坑钢板桩支护工程专项施工方案工程名称：10 号住宅楼电梯加建工程 __________________________工程地点:广东省人大办公厅大院内____________________________施工单位:____________________编制单位：广东省电白县第四建筑工程公司___________________编制人：_________________________________________________编制日期：__________年 月 日 _________________审批负责人：_____________________________________________审批日期：__________年 月 日 _________________.OOOOOO.OO.O.O.O.OOO.O.O.O.OO.O.OOOOOOOO.施…OO.OOOO.O.OOO..OOO.O.O.OOOO.OOOO.O.OOOOOOOO.O.O.OOO.OOOO.O.O.O.OO..OOO..• O.OOO.OO.•OO • OO.OOO• O・ O O一、工程概况10 号住宅楼电梯加建工程位于广东省人大办公厅员工宿舍区大院内，由广州市建工设计院有限公司设计，广东省人大办公厅投资，广东省城规建设监理有限公司监理，由广东省电白县第四建筑工程公司施工.框架一剪力墙结构，地下 1 层，地上 7 层，总建筑面积 83m 2,建筑物总高度 24.90m.基坑支护结构形式为拉森式 H4*3*9 * 6m 钢板桩。二、主要施工方法和作用钢板桩施工方法：钢板桩使用勾机振锤 330B 施打，长度 6 米，要求施打至开挖标高下 4.2 米,如因局部岩层过硬无法施打，只能露出部分钢板桩。(1)施工流程测量放线 一＞ 板桩墙定位 一 ►振打钢板桩 一＞ (后续工序施工 )一-拔出钢板桩(2)测量放线：测量人员放出支护结构的轴线，并设置监测点。(3 )钢板桩的打入3.1 钢板桩打入采纳振动打入法，每边单桩依次按序打设。施工时，振动锤将钢板桩上端夹紧，然后将钢板桩吊至施打位置进行插桩，插桩时对准锁后将钢板桩振动打入3。2 为保证桩的垂直度，钢板桩要沿导向围檩施打。3。3 为防止锁中心线平面位移，可在打桩行进方向的钢板桩锁处设卡板，阻止板桩位移，同时在围檩上预先标出钢板桩的位置，以便随时检查纠正。(4) 钢板桩的拔除4.1 将土方回填至梁底，夯实完成后方能拔桩.4。2 钢板桩的拔除采纳振动锤拔除。4。3 拔桩时，可先用振动锤将锁振活以减少与土的粘结，然后边振动边拔起钢板桩.4。4 拔钢板桩时采纳跳位拔起法，在拔起沿边 1m 位置后，移至另一位置起拔，待空位回填C15 砼稳定后，再往后拔。另一位置亦相同处理。(5) 钢支撑施工：钢梁：焊缝满焊 h =8mm，采纳［40d 钢材。f(6) 测量观测：开挖期间对基坑每天进行观测、记录，超...
