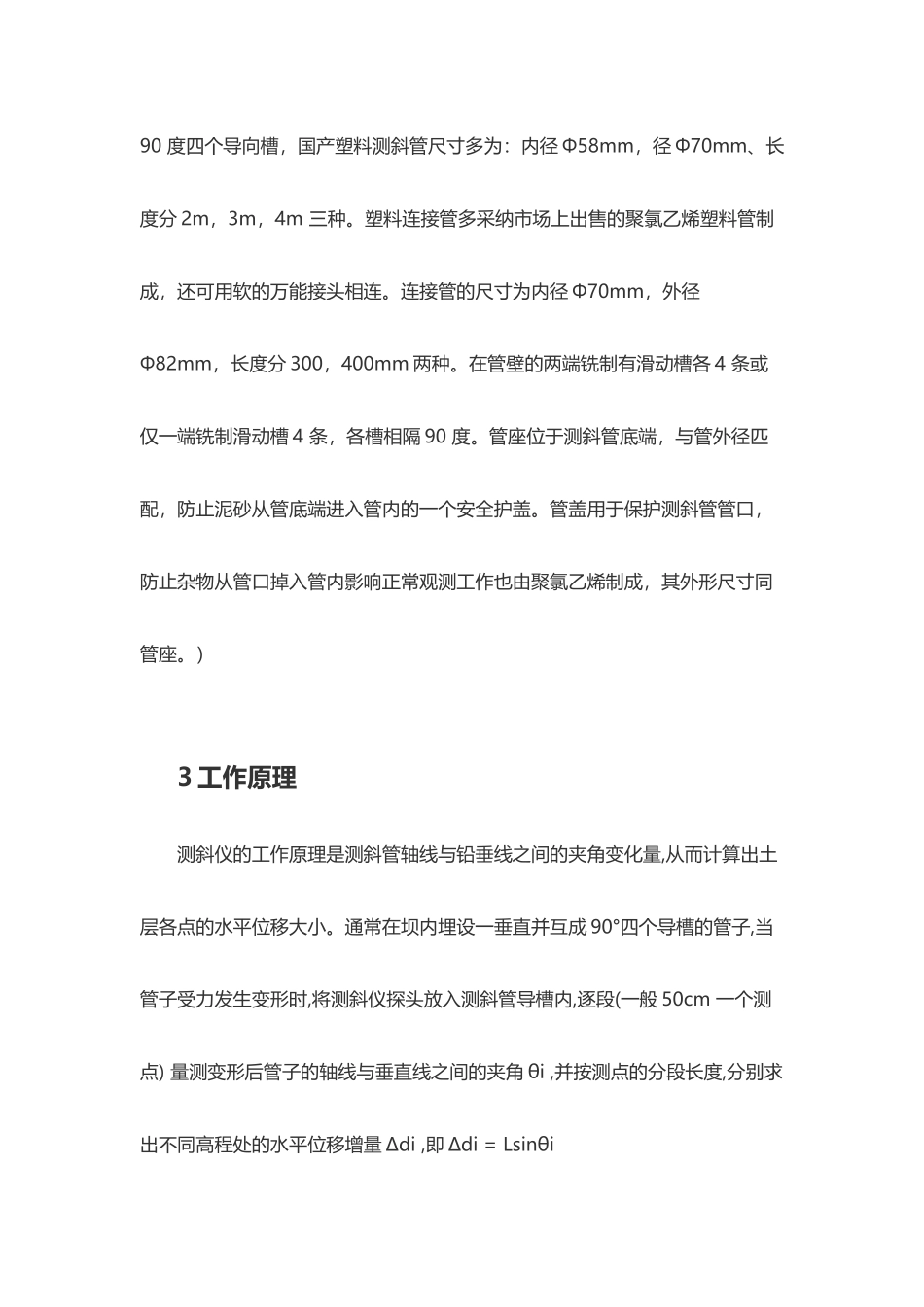

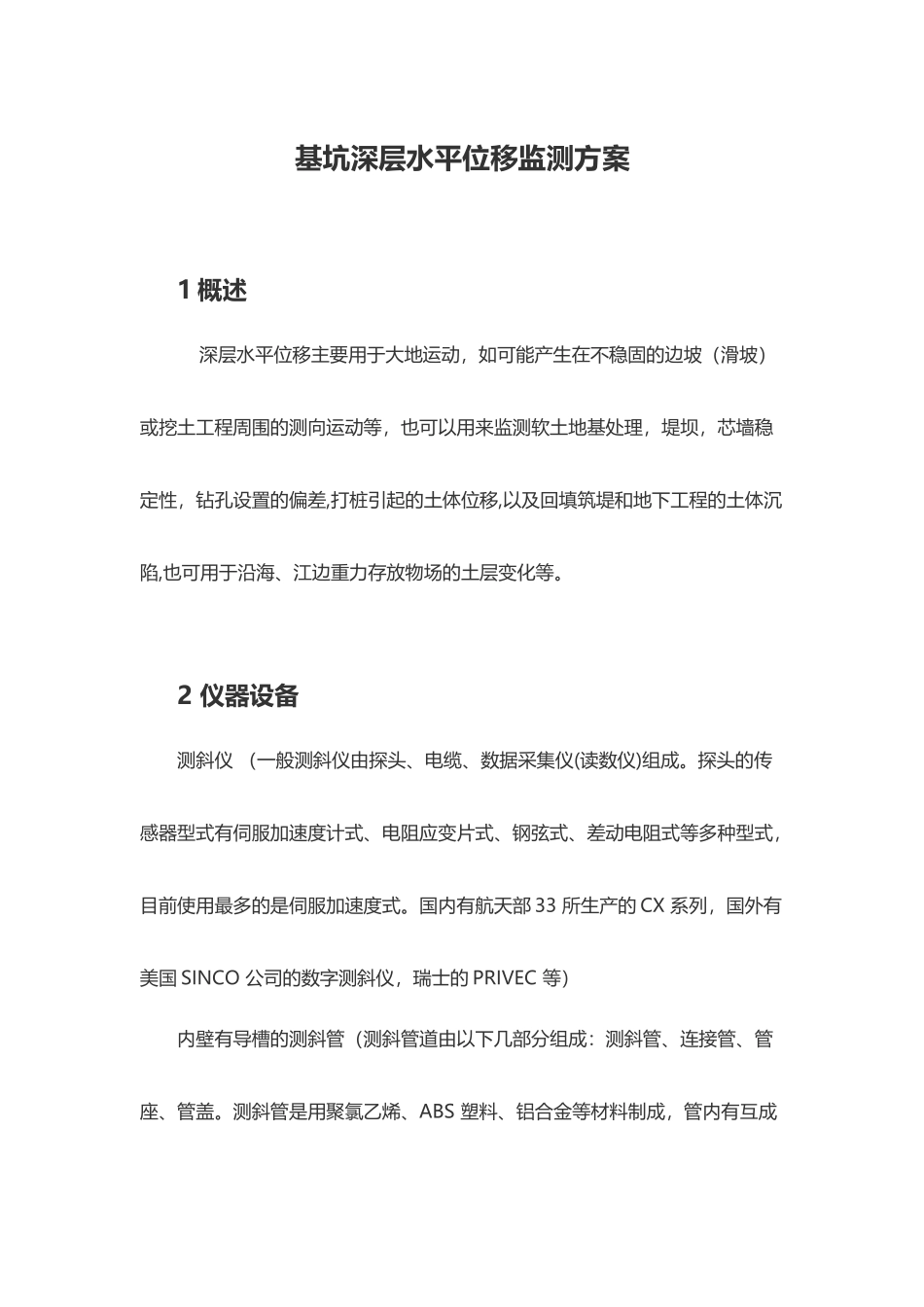

基坑深层水平位移监测方案(5 页)Good is good, but better carries it.精益求精，善益求善。基坑深层水平位移监测方案 1 概述 深层水平位移主要用于大地运动，如可能产生在不稳固的边坡（滑坡）或挖土工程周围的测向运动等，也可以用来监测软土地基处理，堤坝，芯墙稳定性，钻孔设置的偏差,打桩引起的土体位移,以及回填筑堤和地下工程的土体沉陷,也可用于沿海、江边重力存放物场的土层变化等。 2 仪器设备测斜仪 （一般测斜仪由探头、电缆、数据采集仪(读数仪)组成。探头的传感器型式有伺服加速度计式、电阻应变片式、钢弦式、差动电阻式等多种型式，目前使用最多的是伺服加速度式。国内有航天部 33 所生产的 CX 系列，国外有美国 SINCO 公司的数字测斜仪，瑞士的 PRIVEC 等）内壁有导槽的测斜管（测斜管道由以下几部分组成：测斜管、连接管、管座、管盖。测斜管是用聚氯乙烯、ABS 塑料、铝合金等材料制成，管内有互成90 度四个导向槽，国产塑料测斜管尺寸多为：内径 Φ58mm，径 Φ70mm、长度分 2m，3m，4m 三种。塑料连接管多采纳市场上出售的聚氯乙烯塑料管制成，还可用软的万能接头相连。连接管的尺寸为内径 Φ70mm，外径Φ82mm，长度分 300，400mm 两种。在管壁的两端铣制有滑动槽各 4 条或仅一端铣制滑动槽 4 条，各槽相隔 90 度。管座位于测斜管底端，与管外径匹配，防止泥砂从管底端进入管内的一个安全护盖。管盖用于保护测斜管管口，防止杂物从管口掉入管内影响正常观测工作也由聚氯乙烯制成，其外形尺寸同管座。） 3 工作原理测斜仪的工作原理是测斜管轴线与铅垂线之间的夹角变化量,从而计算出土层各点的水平位移大小。通常在坝内埋设一垂直并互成 90°四个导槽的管子,当管子受力发生变形时,将测斜仪探头放入测斜管导槽内,逐段(一般 50cm 一个测点) 量测变形后管子的轴线与垂直线之间的夹角 θi ,并按测点的分段长度,分别求出不同高程处的水平位移增量 Δdi ,即 Δdi = Lsinθi (1)由测斜管底部测点开始逐段累加,可得任一高程处的实际位移,即 bi = ΣΔdi (2)而管口累积水平位移为:B = ΣΔdi (3)式中 Δdi 为量测段内的水平位移增量;L 为量测点的分段长度,一般常取 015m ;θi 为量测段内管轴线与铅垂线的夹角;bi 为自固定点的管底端以上 i 点处水平位移;B 为管口在该次观测时的水平位移;n 为测斜孔分段数目,n = H/ 015 ,H 为孔深。测斜仪的工作原理见图 4 ...
