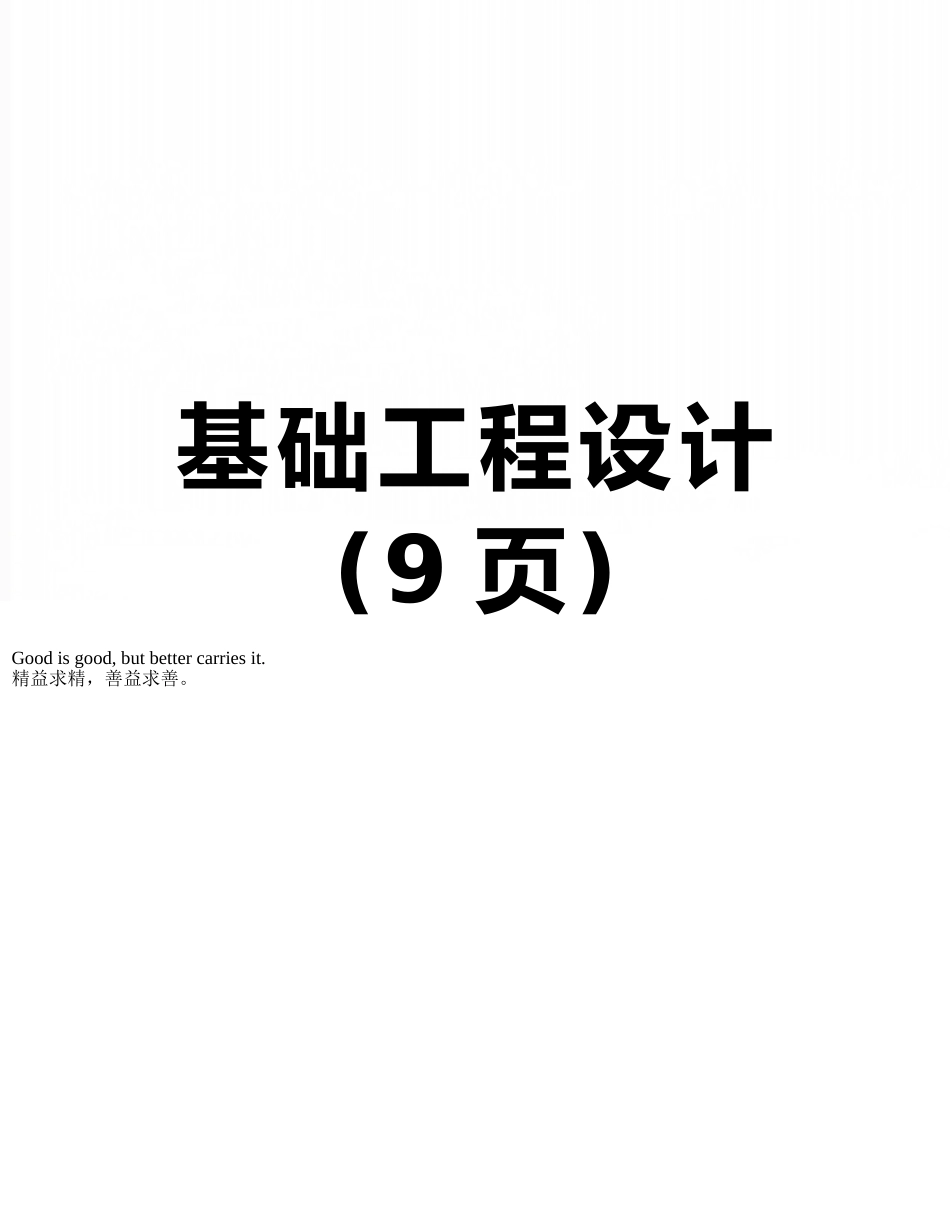

基础工程设计(9 页)Good is good, but better carries it.精益求精,善益求善。 《 基础工程 》课程设计任务书及指导书 适用课程:《基础工程》《土力学与地基基础》单 位:襄樊学院建筑工程学院2025.2《基础工程》课程设计任务书学生姓名 学号 专业 (一)上部结构资料 某框架结构柱网图如下,边柱与角柱截面为 400*400mm2,中柱截面为500*500 mm2,柱间距均为 6m。F1=(600+学号后两位数字)kN= ,F2=(1100+学号后两位数字)kN= ,F3=(2000+学号后两位数字)kN= 。(二)地质资料 经探测,地层岩性及土的物理力学性质如下表。地下水埋深为 5m,无腐蚀性。层号土名状态密实度厚度密度含水量孔隙比c(kpa)φ°IPIL压缩系数标贯击压缩模量数mg/cm3%Mpa-1N63.5MPa1人工填土可塑稍密见下表2.022粉土可塑中密见下表2.02210.651870.210.211283粉质粘土软塑中密52.0123.90.751418.2120.820.356.65.64粉土可塑中密22.02250.6662011.45粉土可塑密实未揭开2.02250.615.42820.4填土层和粉土层的厚度(单位:m)分别为:学号1-1011-2021-3031-4041-5051-6061-7071-8081-90填土2.02.02.01.51.51.51.01.01.0粉土3.54.04.54.04.55.05.05.56.0根据学号,选择填土层厚度为 ,粉土层厚度为 。(三)设计内容:方案一:钢筋混凝土柱下独立基础;方案二:柱下条形基础方案三:桩基础柱下独立基础设计步骤及内容1.选择持力层,设定埋深2.计算地基承载力特征值,并修正3.计算基础所需底面尺寸4.计算各基础的沉降量(只考虑正交方向相邻基础的影响),并验算沉降差是否满足要求,如不满足要求则调整基础大小后再验算5.验算软弱层强度,调整基础埋深6.设计各基础剖面,并计算配筋6.绘制施工图。要求:1.计算书要求手写,采纳 A4 白纸,字迹工整,计算步骤齐全,内容完整,计算简图线条清楚,比例正确; 2.图纸要求手绘、电脑绘制都可以,用 A3 纸打印,包括一张基础平面布置图,一张基础剖面及平面配筋详图。图纸出现两份及两份以上雷同者,包括原创者,成绩均为不及格。 3.上交成果时,任务书、计算书、图纸依序装订在一起。柱下独立基础设计范例 钢筋混凝土柱下独立基础设计2、1、1 选择持力层因为下卧层有软弱层,故基础要浅埋,基础埋深 d=2 米。混凝土强度等级:C20, fc=9.60N/mm2 钢筋级别:HRB335, fy=300N/mm2基础与覆土的平均容重:20.00kN/m3 作用力位置标高:0.000m基础混凝土保护层厚度:45mm2、1、2 计算地基承...
