基础工程课程设计

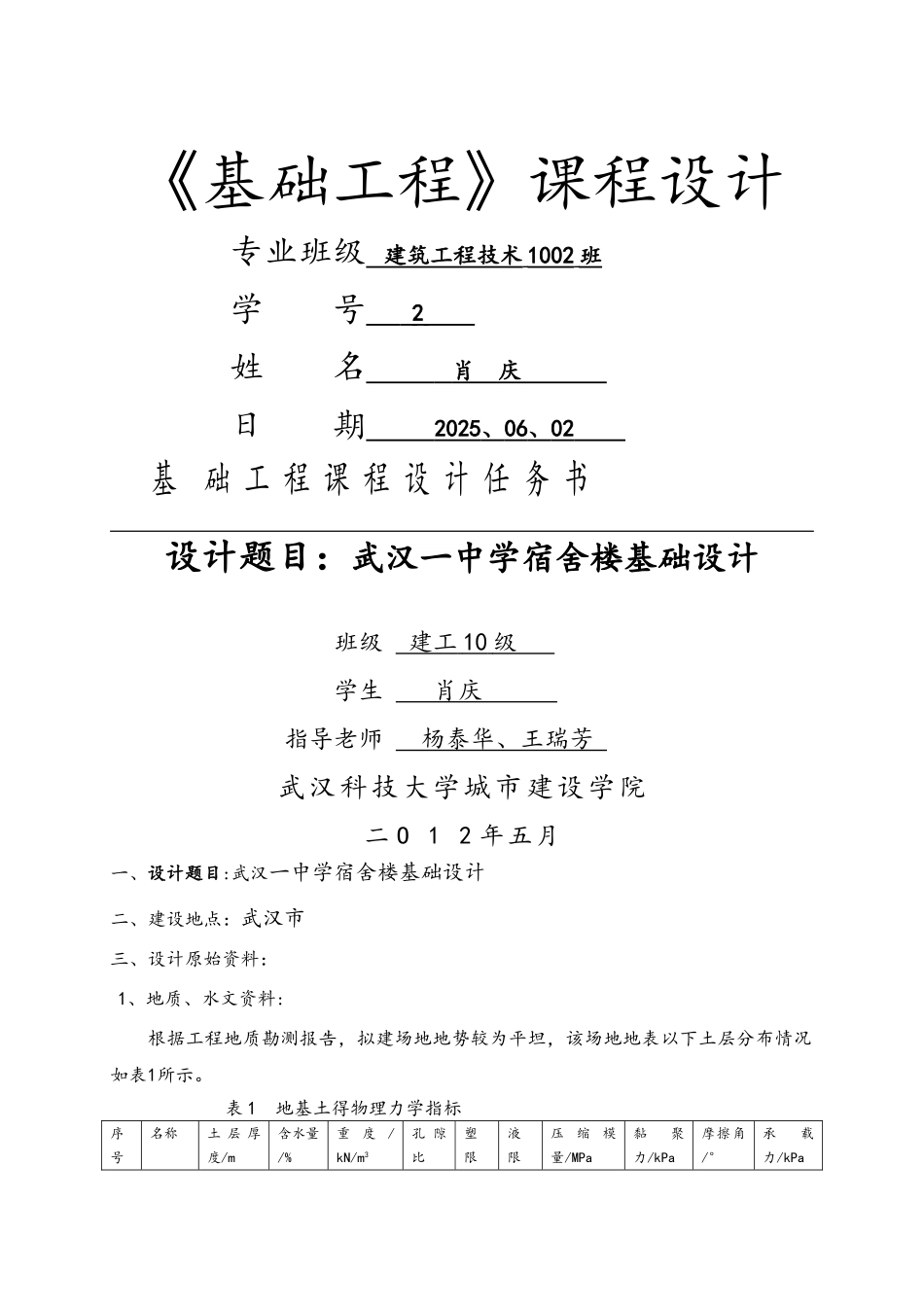

专业班级 建筑工程技术 1002 班 学 号 2 姓 名 肖 庆 日 期 2025 、 06 、 02 《基础工程》课程设计专业班级 建筑工程技术 1002 班 学 号 2 姓 名 肖 庆 日 期 2025 、 06 、 02 基 础 工 程 课 程 设 计 任 务 书设计题目：武汉一中学宿舍楼基础设计班级 建工 10 级 学生 肖庆 指导老师 杨泰华、王瑞芳 武汉科技大学城市建设学院二 O 1 2 年五月一、设计题目:武汉一中学宿舍楼基础设计二、建设地点：武汉市三、设计原始资料：1、地质、水文资料:根据工程地质勘测报告，拟建场地地势较为平坦，该场地地表以下土层分布情况如表1所示。 表 1 地基土得物理力学指标序号名称土 层 厚度/m含水量/%重度/kN/m3孔 隙比塑限液限压缩模量/MPa黏聚力/kPa摩擦角/°承载力/kPa1杂填0、61818、59、52粉砂 3、019、5中密5-212303淤泥质土34917、51、3424、039、51、11311784含砾中砂13、520中密-24280地下水位距地表最低为-1、8m，对建筑物基础无影响。2、气象资料:全年主导风向为偏南风，夏季主导风向为东南风，冬季主导风向为北偏西风；常年降雨量为1283、7mm左右，基本风压为0、35kN/m2。3、底层室内主要地坪标高为士0、000，相当于绝对标高6、564m。四、上部结构资料 上部结构为框架结构，采纳粉煤灰轻渣空心砌块，，底层填充墙高为3、4m。地基基础设计等级为乙级。柱截面尺寸为400mm*500mm;传至底层柱下端得荷载分别为：传到边柱A、D轴线得荷载为：（1）=（1234+3n）kN，,剪力=(30+2n)kN。（其中，沿柱截面长边方向作用；n为学生学号最后两位数）；传到 中柱B、C轴线得荷载为：轴力=(1643+2n)kN，所有柱剪力作用在基础顶面；基础梁截面尺寸取为250mm*400mm。五、设计内容及要求A、柱下独立基础 对于边柱，采纳柱下独立基础。设计参照教材例 2-2 及例 2-3、B、双柱联合基础 对于间距小得中柱，可采纳双柱联合基础。轴线C、轴线 3 及 J 相交得柱；轴线 K 及 2 相交得柱荷载同边柱 A、D 轴线得柱；轴线 1 及 C 相交得柱与轴线 2 及 B 相交得柱采纳双柱联合基础。D、计算步骤（1）确定基础底面尺寸；（2）持力层（软弱下卧层）承载力验算；（3）确定基础高度，并进行抗冲切验算；（4）基础底板得配筋计算。六、设计成果1、基础平面布置：包括柱与基础底板平面布置图、基础梁得布置及各自编号；2、柱下独立基础与双柱联合基础得详图；3、、必要得设计说明。建议图纸采...
